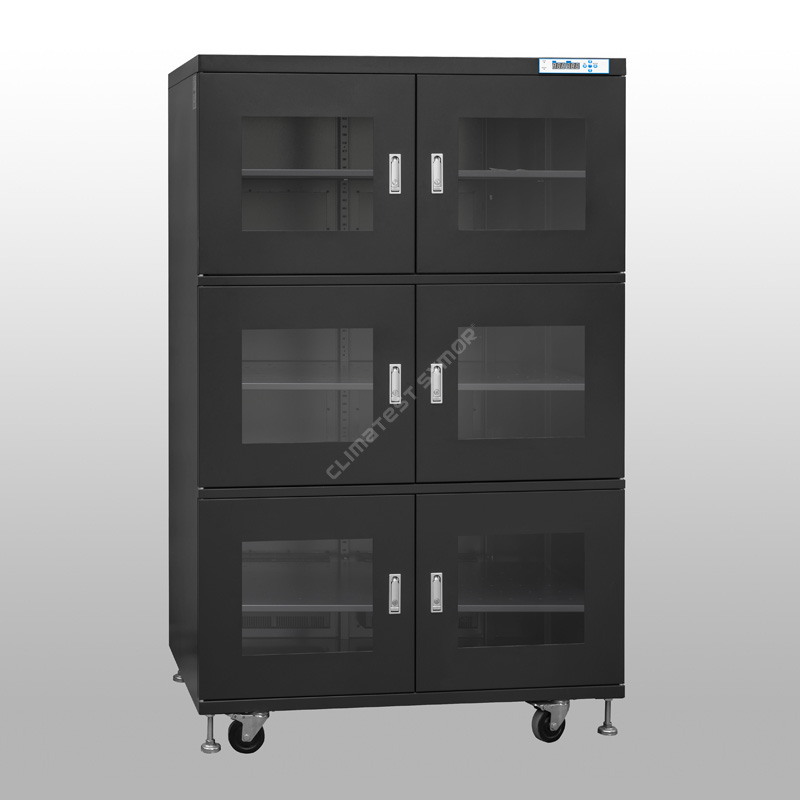

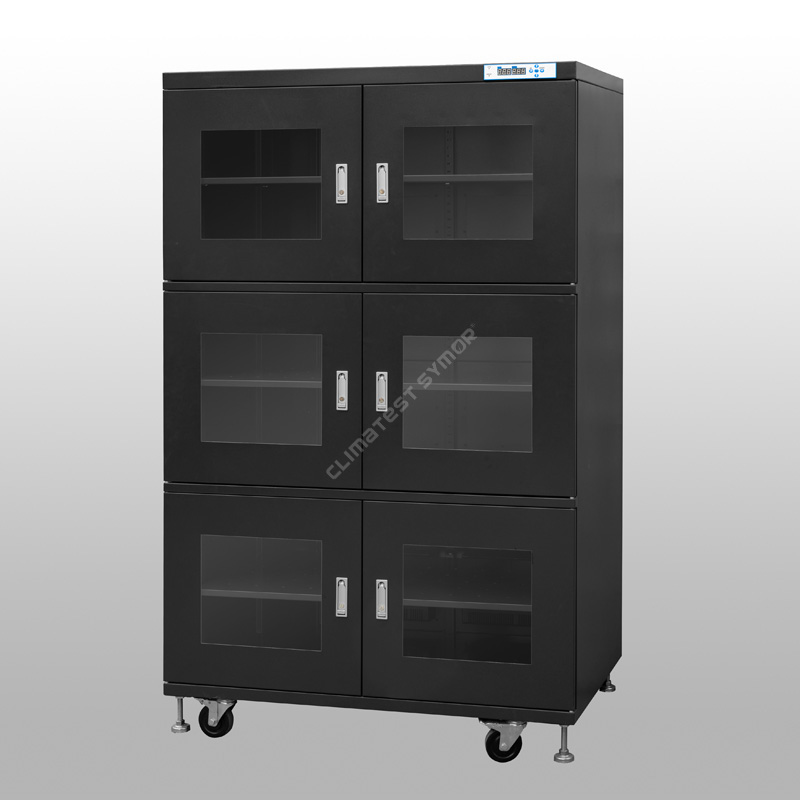

کابینت خشک زیر 1% RH

توضیحات

یک کابینت خشک کمتر از 1% رطوبت را برای خطوط تولید SMT فراهم می کند. با استفاده از پیشرفته ترین فناوری رطوبت زدایی، کابینت یک فضای بسیار خشک ایجاد می کند که از "اثر پاپ کورن" در اجزای حساس به رطوبت جلوگیری می کند، عمر کف قابل استفاده آنها را افزایش می دهد و نیاز به نیتروژن گران قیمت یا پخت مکرر در دمای بالا را بی نیاز می کند.

کابینت های خشک زیر 1% RH: مشخصات

کابینت های خشک زیر 1% RH: ویژگی

▸رطوبت نسبی: <1% RH، یک راه حل ذخیره‌سازی رطوبت بسیار کم برای MSL 4، 5، 5a، و 6 ارائه می‌کند.

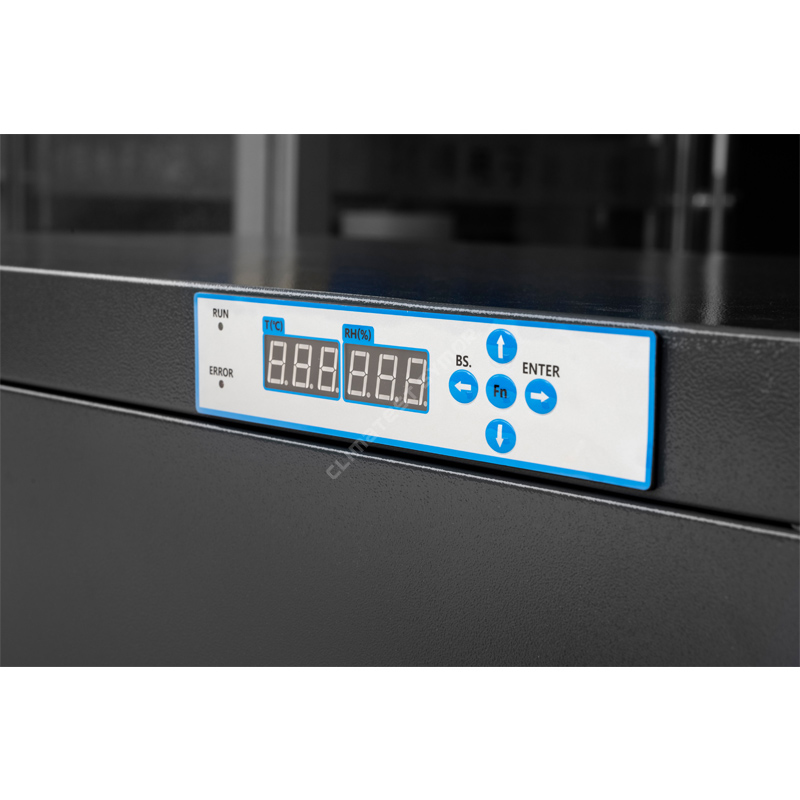

▸نمایشگر دیجیتال: نمایشگر LED HD با کنترل میکرو کامپیوتر، تنظیمات RH کاربر پسند، نظارت در زمان واقعی.

▸ایمن برای ESD: مقاومت سطحی ضد الکتریسیته ساکن 105-10⁹ Ω.

▸قفسه های قابل تنظیم: قابل تنظیم ارتفاع، برای اجزای اندازه های مختلف.

▸عملکرد حافظه: بعد از قطع برق نیازی به تنظیم مجدد نیست.

▸انرژی کارآمد: صرفه جویی در مصرف برق، در عین حال حفظ کنترل رطوبت بسیار موثر.

چگونه رطوبت زدایی کنیم؟

اصل رطوبت‌زدایی کابینت‌های خشک کمتر از 1% RH، «جذب فیزیکی از طریق غربال‌های مولکولی + بازسازی چرخه‌ای» است (مطمئن‌ترین روش)، کابینت خشک خنک‌کننده معمولی TE نمی‌تواند به چنین سطح رطوبت بسیار کم برسد.

فرآیند جذب: غربال های مولکولی به عنوان ماده جاذب در کابینت استفاده می شود. این غربال‌ها دارای شبکه وسیعی از ریز منافذ در مقیاس نانو هستند که مولکول‌های آب را از هوا جذب می‌کنند - بسیار شبیه به یک اسفنج که آب را جذب می‌کند. یک فن هوای مرطوب را به داخل واحدهای خشک می کشد، جایی که مولکول های آب تحت جذب فیزیکی قرار می گیرند و هوای خشک شده متعاقباً به داخل کابینت باز می گردد.

بازسازیفرآیند:هنگامی که غربال مولکولی به اشباع جذب می رسد، سیستم به طور خودکار گرمایش با دمای پایین را به آرامی آغاز می کند تا مولکول های آب جذب شده را به بخار آب تبدیل کند، که سپس از کابینت خارج می شود. غربال مولکولی در نتیجه ظرفیت جذب رطوبت خود را بازیابی می کند.

کابینت‌های خشک کمتر از 1% RH از فناوری پیشرفته، از جمله سنسورهای رطوبت نسبی (RH) و دما وارداتی سوئیس استفاده می‌کنند تا از کنترل دقیق و نظارت بر محیط داخلی اطمینان حاصل کنند، دقت سنسور رطوبت +/-2٪ RH است. با حفظ یک محیط پایدار و کم رطوبت، کابینت های خشک به طور موثری از اقلام حساس در برابر اثرات مخرب رطوبت محافظت می کنند.

برنامه های کاربردی در تولید الکترونیک SMT

کابینت های خشک کمتر از 1% RH برای دستگاه های حساس به رطوبت (MSD) طبقه بندی شده به عنوان MSL 4، 5، 5A، و 6 در استانداردهای IPC/JEDEC J-STD-033 ضروری هستند:

موارد استفاده اولیه: جلوگیری از "اثر پاپ کورن": در طول لحیم کاری با جریان مجدد (دمای اوج ~260 درجه سانتیگراد)، رطوبت محبوس شده در بسته های آی سی پلاستیکی به بخار تبدیل می شود و باعث ایجاد ترک های داخلی و لایه برداری می شود. ذخیره سازی با رطوبت بسیار کم این رطوبت را قبل از لحیم کاری از بین می برد.

▸مکث عمر کف: هنگامی که MSD ها از کیسه های سد رطوبتی مهر و موم شده خود حذف می شوند، ساعت "طول کف" آنها شروع به تیک تاک می کند. نگهداری آنها در یک کابینت RH کمتر از 1% به طور موثری این تایمر را متوقف می کند و به اجزای استفاده نشده اجازه می دهد تا با خیال راحت ذخیره شوند و بعداً بدون پخت مجدد مورد استفاده قرار گیرند.

▸جلوگیری از اکسیداسیون: اتمسفر فوق‌العاده خشک از اکسید شدن لنت‌های مسی در معرض، روکش‌های نقره‌ای و سطوح قابل لحیم‌کاری جلوگیری می‌کند و قابلیت لحیم‌کاری را برای سال‌ها حفظ می‌کند.

Floor Life به حداکثر زمان مجاز اطلاق می شود که یک MSD (دستگاه حساس به رطوبت) می تواند در یک محیط استاندارد کارخانه (≤30 درجه سانتیگراد / 60٪ RH) باقی بماند، پس از خارج شدن از کیسه خلاء مانع رطوبت خود، در حالی که همچنان برای قرار دادن و لحیم کاری مجدد ایمن باقی می ماند.

روش کاربرد: هنگامی که اجزای سطح 4 تا 6 MSL از کیسه های خلاء خود خارج شدند، اگر فرآیندهای لحیم کاری و لحیم کاری مجدد در طول عمر کف مشخص شده کامل نشد، باید فوراً در یک کابینت خشک کمتر از 1% قرار داده شوند. در این محیط با رطوبت بسیار کم با RH کمتر از 1٪، فرآیند جذب رطوبت اجزا به طور موثر "مکث" می شود، و عمر کف باقی مانده دیگر مصرف نمی شود، کابینت خشک متوجه می شود که هیچ پیش پختی وجود ندارد، که می تواند مستقیماً برای استفاده روی خط بارگذاری شود، در نتیجه راندمان تولید را به طور قابل توجهی افزایش می دهد.

مشخصات رطوبت بلادرنگ(رطوبت محیط 60% RH، بدون بار):

هر بار در را به مدت 30 ثانیه باز کنید و سپس ببندید:

ذخیره سازی طولانی مدت بدون باز کردن درب:

اندازه گیری بیدرنگ رطوبت قبل از حمل و نقل

ما از رطوبت‌سنج Rotronics با دقت بالا برای اندازه‌گیری مجدد کابینت خشک زیر 1% RH قبل از ارسال استفاده می‌کنیم، و گواهی کالیبراسیون را صادر می‌کنیم، هر کابینت را با دقت رفع اشکال می‌کنیم و مطمئن می‌شویم که همه چیز به خوبی پس از رسیدن به دست مشتری کار می‌کند، این نیز یک مسئولیت است، نگرانی Symor در مورد کنترل کیفیت و نگرانی‌های Symor در مورد کنترل کیفیت و اینکه چرا مشتریان بازخوردهای خود را تکرار می‌کنند، دلیلی است که مشتریان ما فکر می‌کنند که بازخوردهای آن خشک است. سفارشات

تفاوت کابینت خشک و کابینت نیتروژن:

▸کابینت های خشک کن از واحدهای خشک برای رطوبت زدایی، بدون مواد مصرفی، بدون تعویض استفاده می کنند و رطوبت را جذب کرده و به صورت خودکار به بیرون تخلیه می کنند.

▸ کابینت های نیتروژن از تصفیه نیتروژن برای رسیدن به یک برنامه ذخیره سازی با رطوبت کم و سطح اکسیژن کم استفاده می کنند، گاز N2 قابل مصرف است.

قطعاتی که به کابینت های خشک کمتر از 1% RH نیاز دارند:

▸IC، BGA، QFP و تمام اجزای SMD با MSL 5/6

▸PCBهای خالی (از اکسیداسیون و جذب رطوبت جلوگیری می کند)

▸پودرهای فلزی پرینتر سه بعدی (هیگروسکوپی و واکنشی)

انطباق با استانداردهای صنعت

کابینت های خشک کمتر از 1% RH طراحی شده اند تا مطابق یا بیشتر از:

IPC/JEDEC J-STD-033             دستگیری، بسته بندی و ذخیره سازی MSDها

IPC-1601 ذخیره و جابجایی PCBها

IEC 61340-5-1                          کنترل ESD (برای مدل‌های ایمن ESD)

چه کسی از ما خرید می کند؟

Symor کابینت‌های کنترل‌شده با رطوبت کم را به تولیدکنندگان نیمه‌رسانا و الکترونیک معروف دنیا، مانند Micron، ST electronics، Phoenix Semiconductor، REC Solar، Wistron، Foxconn، و دانشگاه‌هایی مانند Stanford، Illinois، ETH Zürich می‌فروشد.......کابینت‌های خشک ما به مشتریان کمک می‌کنند:

▸اشاره به نقاط اصلی درد: حل کامل چالش های مدیریت MSD (دستگاه حساس به رطوبت)

▸کاهش هزینه و بهبود کارایی مونتاژ: بازده قابل توجهی از سرمایه گذاری (ROI) به همراه داشت.

▸عملکرد محصول استثنایی: فناوری کنترل رطوبت پایدار و قابل اعتماد

برای جزئیات بیشتر در مورد کابینت های خشک زیر 1% RH، لطفا از وب سایت ما دیدن کنیدwww.climatestsymor.com، یا یک ایمیل به sales@climatestsymor.com ارسال کنید. ما در اسرع وقت به شما پاسخ خواهیم داد و از همکاری احتمالی استقبال خواهیم کرد.
