کابینت ذخیره‌سازی خشک ESD محیط ذخیره‌سازی سریع رطوبت را برای دستگاه‌های حساس به رطوبت فراهم می‌کند، کابینت ذخیره‌سازی خشک ESD نه تنها برای ذخیره‌سازی خشک کردن، بلکه حذف سریع رطوبت، ضد گرد و غبار و محافظت در برابر استاتیک (ESD) برای قطعات الکترونیکی شما است.

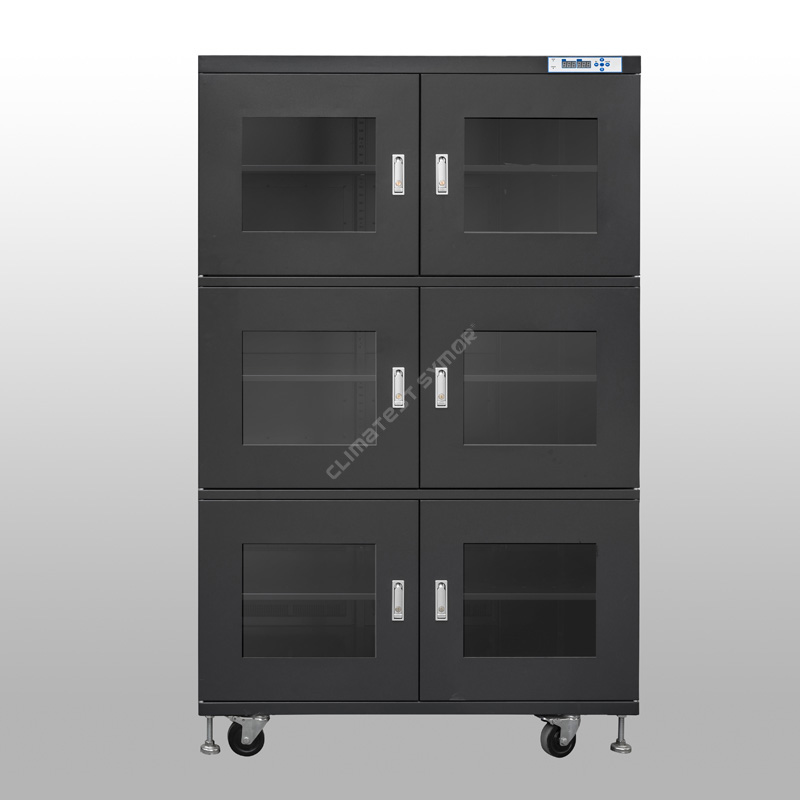

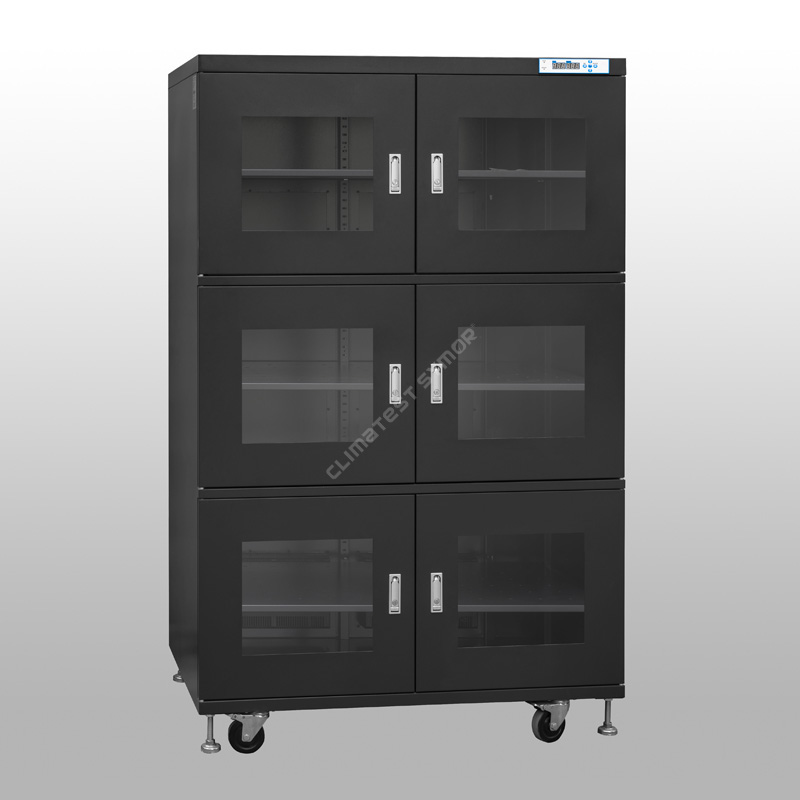

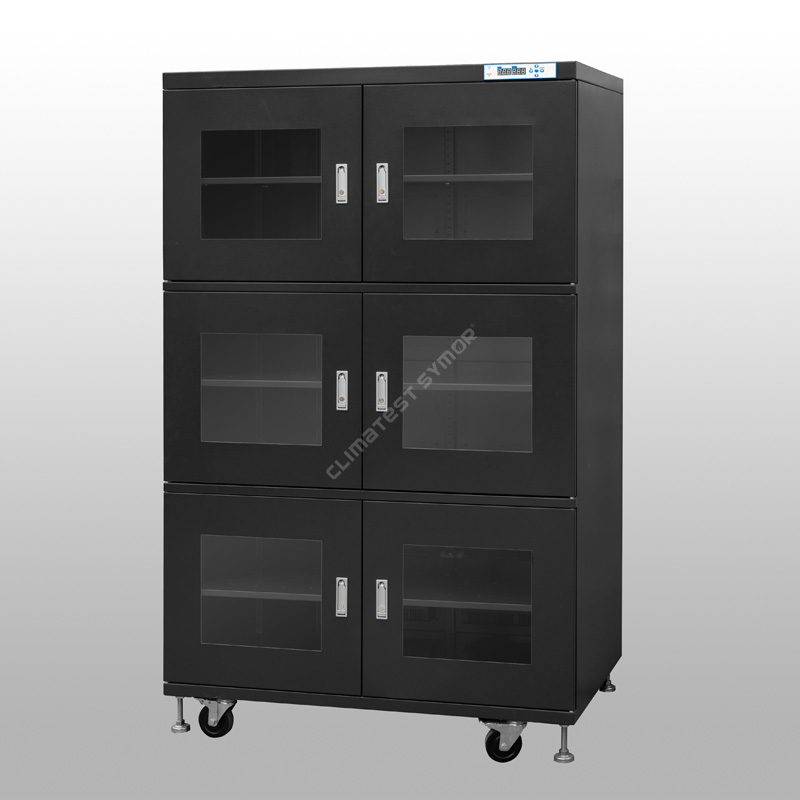

مدل: TDA1436F-6
ظرفیت: 1436 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 5 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W1198*D682*H1723 MM
ابعاد بیرونی: W1200*D710*H1910 MM
شرح
Climates Symor® کابینت ذخیره‌سازی خشک ESD یا کابینت ذخیره‌سازی خشک با رطوبت کم، کنترل دقیق رطوبت را با فناوری ثبت شده حفظ می‌کند، این کابینت خشک خودکار برای ذخیره‌سازی MSD، مانند تخته‌های مدار چاپی (PCB)، صفحات، فیبرهای نوری، کاست‌ها، فیبرهای نوری، مدارهای مجتمع، مناسب است. چیپس و نمونه آزمایشگاهی
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
|
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
|
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این کار دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت ذخیره سازی خشک ESD دارای عملکرد حافظه است، بدون نیاز به تنظیم مجدد پس از قطع برق.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.

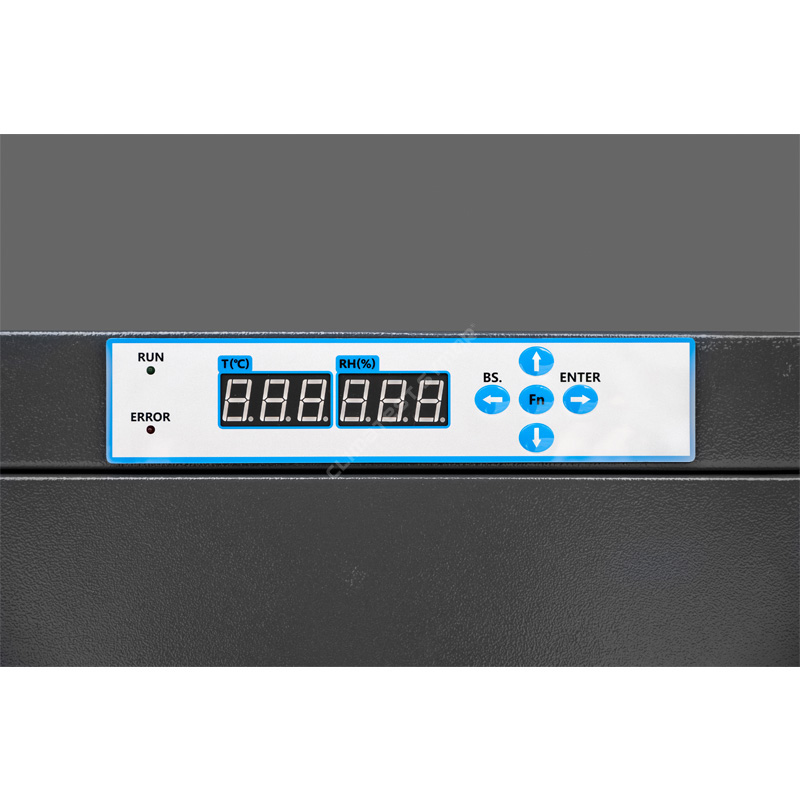

· مجهز به هشدار رطوبت بیش از حد + هشدار باز بودن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت ذخیره سازی خشک ESD از غربال مولکولی چند متخلخل به عنوان خشک کننده استفاده می کند، می توان آن را به طور خودکار بازسازی کرد، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا

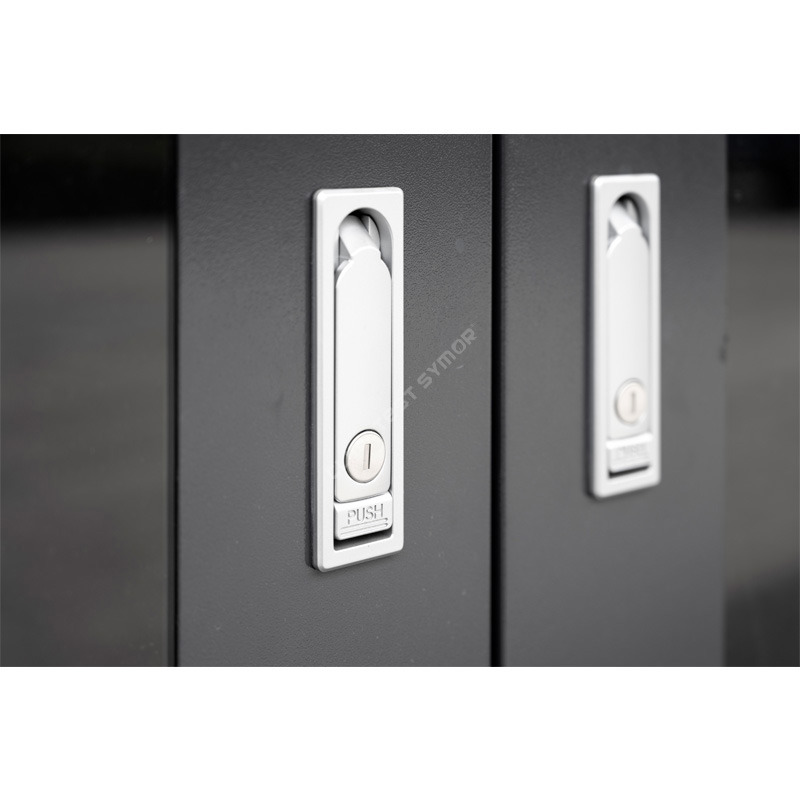

-کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت ذخیره سازی خشک 40 ESD چیست؟
Climates Symor® کابینت ذخیره سازی خشک ESD برای کنترل رطوبت در محدوده 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینت ذخیره سازی خشک ESD از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت ذخیره سازی خشک ESD در فرآیند SMT ضروری است؟
با افزایش کاربرد کابینت ذخیره سازی خشک ESD، ذخیره سازی قطعات الکترونیکی کنترل شده با رطوبت در صنعت ساخت و مونتاژ الکترونیک ضروری می شود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) مشخص شده اند، استاندارد IPC رطوبت مورد نیاز را مشخص می کند. برای مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیره‌سازی <5% RH و <10% RH در یک کابینت ذخیره‌سازی خشک یا جعبه خشک. هنگامی که زمان قرار گرفتن در معرض بیش از 72 ساعت نیست، می توان آن را در رطوبت مشخص شده (مانند زیر 10٪ RH یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در یک کابینت ذخیره سازی خشک ESD نگهداری کرد، عمر کف می تواند کاهش یابد. بهبود یافت.â
|
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
x
ویژگی های کابینت ذخیره سازی خشک ESD
طراحی مدولار مستقل: این کابینت ذخیره سازی خشک ESD دارای یک طراحی مدولار ثبت شده است، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی محیطی: کل کابینت ذخیره سازی خشک ESD برای آلوده کردن محیط زیست زباله تولید نمی کند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل خودکار عمل کند. این یک کابینت ذخیره سازی خشک ESD درجه صنعتی کارآمد است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.
یادآوری کالیبراسیون: رانش سنسورها بر دقت کابینت ذخیره سازی خشک ESD تأثیر می گذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
برای جزئیات بیشتر در مورد کابینت ذخیره سازی خشک ESD، لطفاً از وب سایت ما www.climatestsymor.com بازدید کنید یا مستقیماً به sales@climatestsymor.com ایمیل ارسال کنید، ما در سریع ترین زمان شما را بازگردانیم، برای همکاری احتمالی خوش آمدید.
