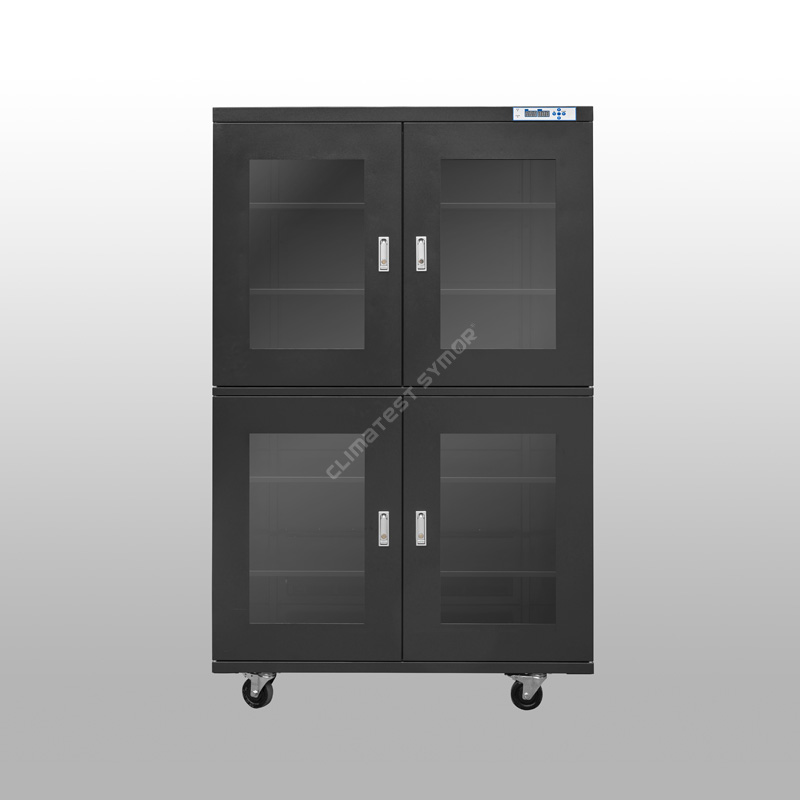

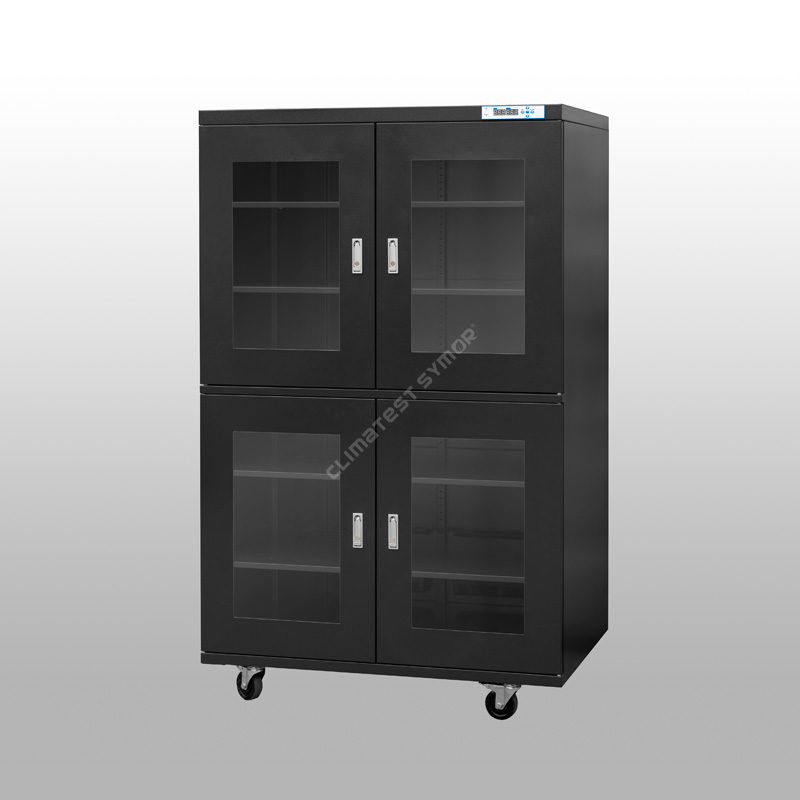

کابینت خشک کنترل رطوبت کم به یک دستگاه ذخیره سازی خشک کن صنعتی اشاره دارد که قادر به حفظ رطوبت نسبی (RH) در داخل کابینت در سطح زیر 1٪ است.
مدل: TDU1436AFD-4 Pro
ظرفیت: 1436 لیتر
رطوبت:<1%RH
قفسه ها: 5 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W1198*D682*H1723 MM در هر لایه
ابعاد بیرونی: W1200*D710*H1910 MM
توضیحات
کابینتهای خشک کنترل رطوبت کم کمتر از 1% RH عمدتاً برای قطعات الکترونیکی طبقهبندیشده تحت سطوح حساسیت به رطوبت بالا (MSL) طراحی شدهاند - بهویژه سطوح 4، 5، 5a، و 6. این کابینتهای ذخیرهسازی با رطوبت فوقالعاده کم میتوانند بهطور مداوم یک محیط ذخیرهسازی <1% RH را حفظ کنند، در نتیجه محیط ذخیرهسازی J-DED30 بینالمللی با صنعت J-DEC3-STC/St/J.
کابینت های خشک کنترل رطوبت کم: مشخصات
| مدل | TDU1436BFD-6 |
| ابعاد داخلی | W1198*D682*H1723 میلی متر |
| ابعاد خارجی | W1200*D710*H1910mm، از جمله کاستورها |
| ابعاد بسته بندی | W1300*D800*H2100 MM |
| محدوده رطوبت | <1% RH |
| دقت رطوبت | ± 2.0٪ |
| قفسه ها | 5 عدد قابل تنظیم ارتفاع |
| عملکرد ایمن ESD | بله، 105-109Ω |
| مصرف برق | میانگین 32W/Hr |
| منبع تغذیه | AC110V-120V، 220V-240V، 50HZ/60HZ |
| وزن خالص | 150 کیلوگرم |
| وزن ناخالص | 205 کیلوگرم |
| دمای محیط | +5°C~35°C |
| وضعیت | بهترین محیط عملکرد کابینت های خشک در دمای محیط <25 درجه سانتیگراد و رطوبت نسبی <60% RH است. |
کابینت های خشک کنترل رطوبت کم: ویژگی
▸رطوبت نسبی: <1% RH، یک راه حل ذخیرهسازی رطوبت بسیار کم برای MSL 4، 5، 5a، و 6 ارائه میکند.

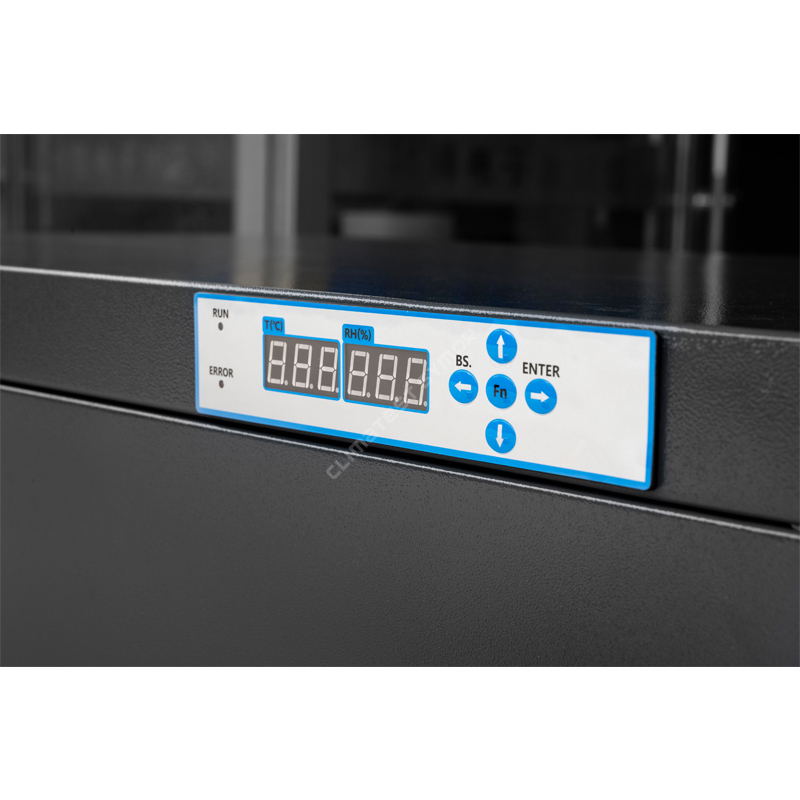

▸نمایشگر دیجیتال: نمایشگر LED HD با کنترل میکرو کامپیوتر، تنظیمات RH کاربر پسند، نظارت در زمان واقعی.
▸ایمن برای ESD: مقاومت سطحی ضد الکتریسیته ساکن 105-10⁹ Ω.
▸قفسه های قابل تنظیم: قابل تنظیم ارتفاع، برای اجزای اندازه های مختلف.
▸عملکرد حافظه: بعد از قطع برق نیازی به تنظیم مجدد نیست.
▸انرژی کارآمد: صرفه جویی در مصرف برق، در عین حال حفظ کنترل رطوبت بسیار موثر.
چگونه رطوبت زدایی کنیم؟
اصل رطوبتزدایی کابینتهای خشک کنترل رطوبت پایین <1% RH «جذب فیزیکی از طریق غربالهای مولکولی + بازسازی چرخهای» است (مطمئنترین روش)، کابینت خشک خنککننده معمولی TE نمیتواند به چنین سطح رطوبت بسیار کم برسد.
فرآیند جذب: غربال های مولکولی به عنوان ماده جاذب در کابینت استفاده می شود. این غربالها دارای شبکه وسیعی از ریز منافذ در مقیاس نانو هستند که مولکولهای آب را از هوا جذب میکنند - بسیار شبیه به یک اسفنج که آب را جذب میکند. یک فن هوای مرطوب را به داخل واحدهای خشک می کشد، جایی که مولکول های آب تحت جذب فیزیکی قرار می گیرند و هوای خشک شده متعاقباً به داخل کابینت باز می گردد.
بازسازیفرآیند:هنگامی که غربال مولکولی به اشباع جذب می رسد، سیستم به طور خودکار گرمایش با دمای پایین را به آرامی آغاز می کند تا مولکول های آب جذب شده را به بخار آب تبدیل کند، که سپس از کابینت خارج می شود. غربال مولکولی در نتیجه ظرفیت جذب رطوبت خود را بازیابی می کند.
کابینت های خشک کنترل رطوبت کم کمتر از 1% از فناوری پیشرفته، از جمله سنسورهای رطوبت نسبی (RH) و دما وارداتی سوئیس استفاده می کنند تا از کنترل دقیق و نظارت بر محیط داخلی اطمینان حاصل شود، دقت سنسور رطوبت +/-2٪ RH است. با حفظ یک محیط پایدار و کم رطوبت، کابینت های خشک به طور موثری از اقلام حساس در برابر اثرات مخرب رطوبت مانند خوردگی، قالب و تخریب محافظت می کنند.
کابینت های خشک کنترل رطوبت کم در مونتاژ SMT
در صنعت SMT (Surface Mount Technology)، کاربرد اصلی کابینتهای خشک کمتر از 1% RH، مدیریت و کنترل تخصصی دستگاههای حساس به رطوبت (MSDs) است که اطمینان حاصل میکند که آنها قبل از لحیم کاری مجدد کاملاً خشک میمانند و در نتیجه از آسیب اجزای ناشی از «اثر پاپ کورن» جلوگیری میکنند.
|
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
Floor Life به حداکثر زمان مجاز اطلاق می شود که یک MSD (دستگاه حساس به رطوبت) می تواند در یک محیط استاندارد کارخانه (≤30 درجه سانتیگراد / 60٪ RH) باقی بماند، پس از خارج شدن از کیسه خلاء مانع رطوبت خود، در حالی که همچنان برای قرار دادن و لحیم کاری مجدد ایمن باقی می ماند.
روش استفاده: هنگامی که اجزای سطح 4 تا 6 MSL از کیسه های خلاء خود خارج شدند، اگر فرآیندهای لحیم کاری و لحیم کاری مجدد در طول عمر کف مشخص شده کامل نشد، باید فوراً در یک محفظه ذخیره سازی خشک با RH کمتر از 1% قرار داده شوند. در این محیط با رطوبت بسیار کم با RH کمتر از 1٪، فرآیند جذب رطوبت اجزا به طور موثر "مکث" می شود، و عمر کف باقی مانده دیگر مصرف نمی شود، کابینت خشک متوجه می شود که هیچ پیش پختی وجود ندارد، که می تواند مستقیماً برای استفاده روی خط بارگذاری شود، در نتیجه راندمان تولید را به طور قابل توجهی افزایش می دهد.
مشخصات رطوبت بلادرنگ(رطوبت محیط 60% RH، بدون بار):

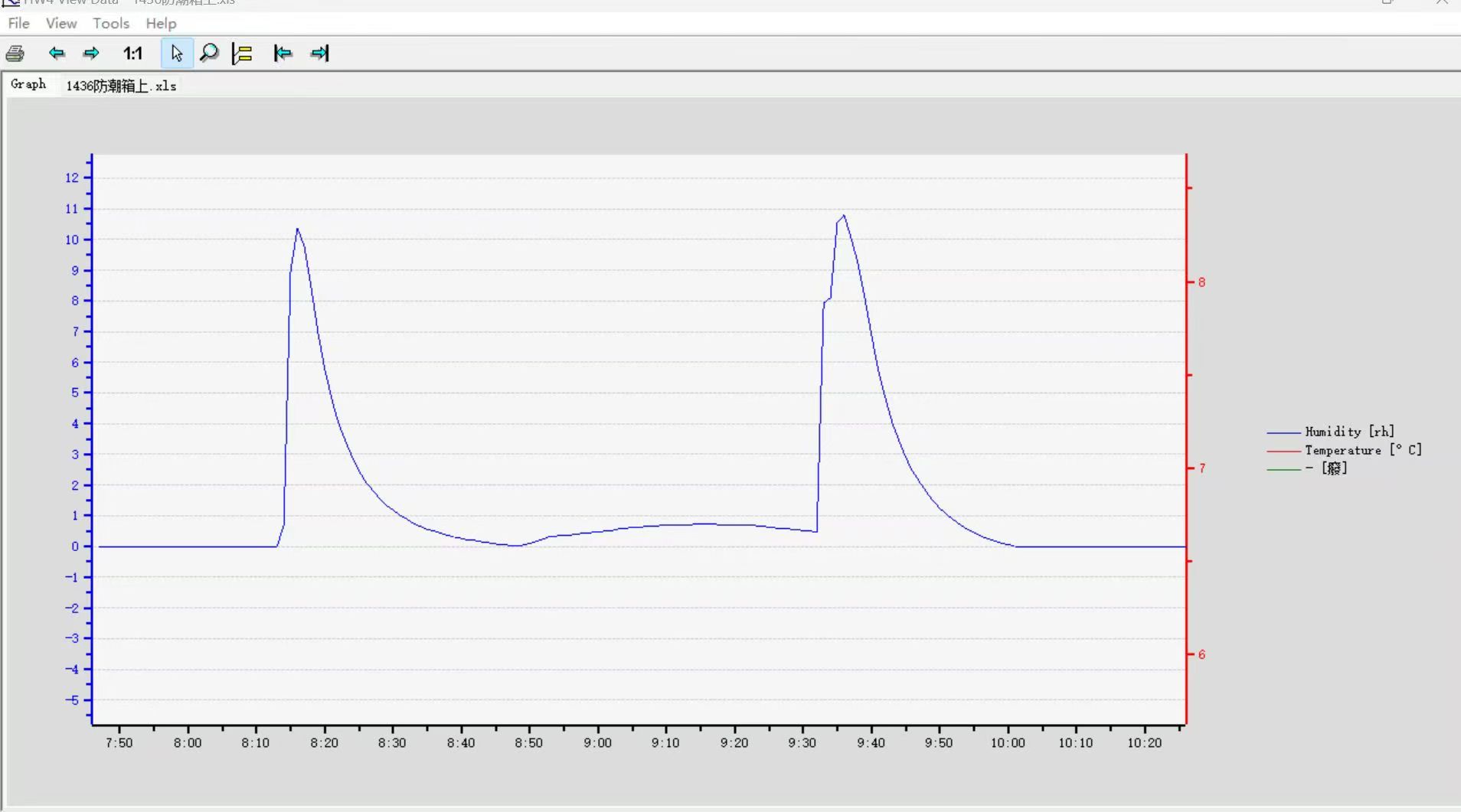

هر بار در را به مدت 30 ثانیه باز کنید و سپس ببندید:

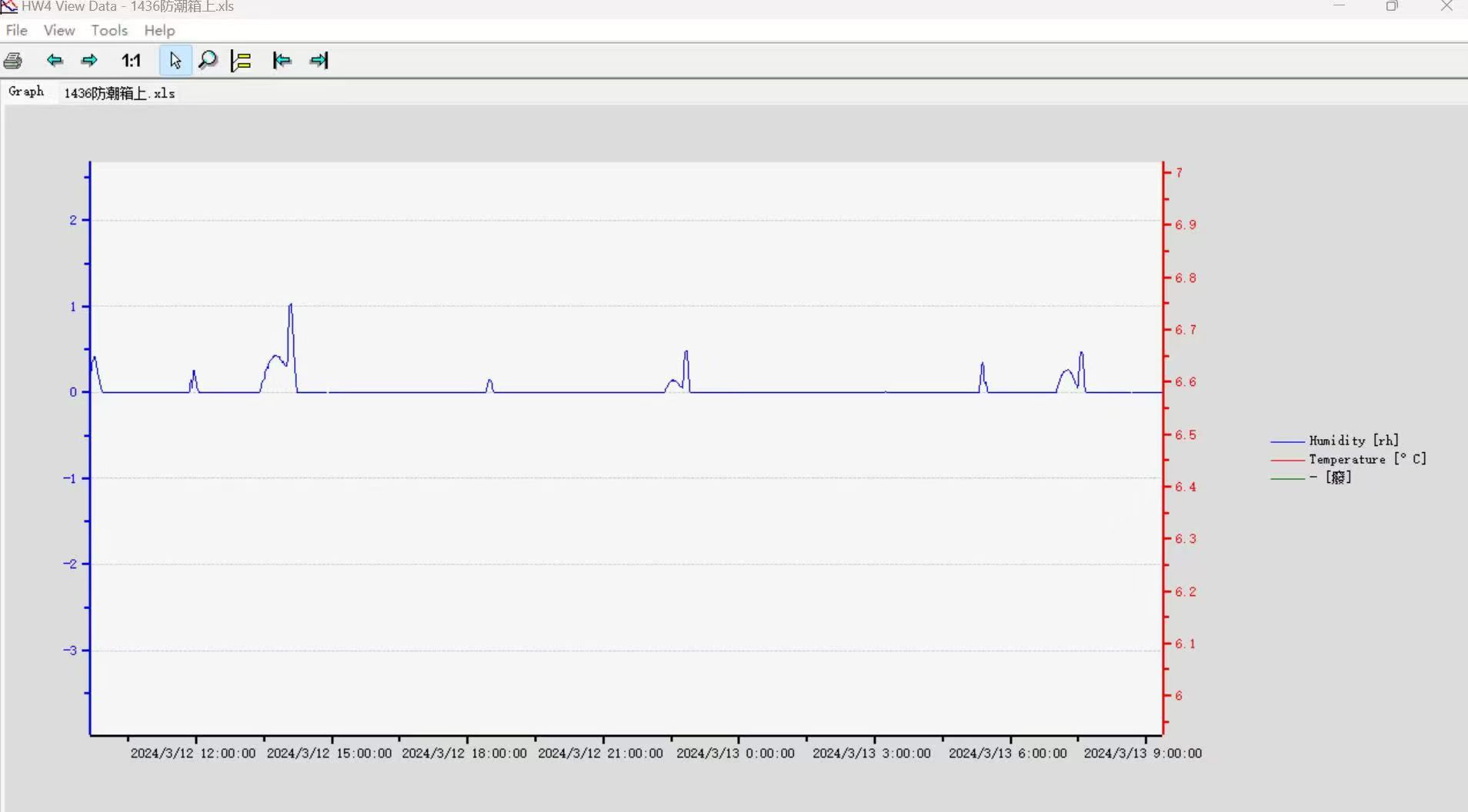

ذخیره سازی طولانی مدت بدون باز کردن درب:
اندازه گیری بیدرنگ رطوبت قبل از حمل و نقل
ما از رطوبت سنج Rotronics با دقت بالا برای اندازهگیری مجدد کابینت خشک <1% قبل از ارسال استفاده میکنیم، و گواهی کالیبراسیون صادر میکنیم، هر کابینت را با دقت رفع اشکال میکنیم و مطمئن میشویم که همه چیز پس از رسیدن به دست مشتری به خوبی کار میکند، این نیز یک مسئولیت است، نگرانی Symor در مورد کنترل کیفیت و بازخوردهای مشتریان دلیلی است که مشتریان به تکرار سفارش ما فکر میکنند.
تفاوت کابینت خشک کم رطوبت و کابینت نیتروژن:
▸کابینت های خشک کن با رطوبت کم از واحدهای خشک برای رطوبت زدایی، بدون مواد مصرفی، بدون تعویض استفاده می کنند و رطوبت را جذب کرده و به صورت خودکار به بیرون تخلیه می کنند.
▸ کابینت های تصفیه نیتروژن از گاز نیتروژن برای رسیدن به یک برنامه ذخیره سازی با رطوبت کم و سطح اکسیژن کم استفاده می کنند، گاز N2 قابل مصرف است.
<1% RH کابینت های خشک کنترل رطوبت کم: کاربرد
▸تولید نیمه هادی و الکترونیک:
. ویفر/تراشه/BGA/PCB: برای اجزای حساس به رطوبت با سطح حساسیت رطوبت (MSL) از 2a تا 5a، از "اثر پاپ کورن" (ترک داخلی) ناشی از تبخیر سریع رطوبت داخلی در حین لحیم کاری جلوگیری می کند.
. مقاومت نوری / شار: از تخریب عملکرد ناشی از جذب رطوبت جلوگیری می کند.
▸اپتیک و ابزار دقیق
. لنزهای با دقت بالا / اپتیک پوشش داده شده / فیبرهای انتهایی
برای اطلاعات بیشتر در مورد کابینتهای خشک کنترل رطوبت کم کمتر از 1% RH، لطفاً از وبسایت ما www.climatestsymor.com دیدن کنید، یا یک ایمیل به sales@climatestsymor.com ارسال کنید. ما در اسرع وقت به شما پاسخ خواهیم داد و از همکاری احتمالی استقبال خواهیم کرد.
