برای آزمایشگاههای تحقیقاتی، بخشهای کنترل کیفیت، و تیمهای مهندسی تحقیق و توسعه،اتاق تست دما روی میزنشان دهنده دفاع خط مقدم در برابر شکست محصول است. بر خلاف اتاقهای آزمایش پیادهروی، واحدهای رومیزی فضای فشردهای را ارائه میدهند. فرقی نمیکند قطعات الکترونیکی، بردهای PCB، سلولهای باتری یا موبایل را آزمایش کنید، درک مشخصات فنی برای تولید دادههای قابل تکرار و قانعکننده بسیار مهم است.
این راهنما تجزیه و تحلیل جامع و دقیقی از مشخصات، ویژگی های عملیاتی و دستورالعمل های خرید ارائه می دهد.
هنگام ارزیابی الفاتاق تست دما روی میز، خریداران اغلب فقط بر روی حداقل و حداکثر محدودیت دما تمرکز می کنند. برای کمک به فرآیند انتخاب شما، ما مشخصات استاندارد یک محفظه تست دما با عملکرد بالا و قابل برنامه ریزی را گردآوری کرده ایم. داده های زیر معیار صنعت را برای واحدهای بین 22 تا 36 لیتر نشان می دهد - نقطه شیرین برای میزهای آزمایشگاهی.
| پارامتر | مشخصات استاندارد | بینش فنی |
| حجم داخلی | 12 لیتر / 22 لیتر / 36 لیتر (قابل انتخاب) | 12 لیتر برای تست PCB ایده آل است. 22 لیتر و 36 لیتر بسته های باتری یا مجموعه های بزرگتر را در خود جای می دهد. |
| ابعاد داخلی (WxDxH) | 310×230×200 میلیمتر (12 لیتر) تا 400×300×300 میلیمتر (36 لیتر) | از بارگیری قفسه و خالی بودن گردش هوا اطمینان حاصل کنید. نمونه ها را بیش از 3/2 حجم داخلی بسته بندی نکنید. |
| ابعاد خارجی (WxDxH) | 500×540×650 میلیمتر (12 لیتر) تا 640×730×920 میلیمتر (36 لیتر) | برای تهویه به فاصله 30 سانتی متری از طرفین نیاز دارد |
| وزن خالص | 60 تا 90 کیلوگرم | برای رتبه بندی روی میز بسیار مهم است. اطمینان حاصل کنید که میز کار شما می تواند از بار استاتیک به علاوه ارتعاش دینامیک پشتیبانی کند. |
| مواد داخلی | فولاد ضد زنگ SUS304 (برس خورده / آینه) | مقاومت در برابر زنگ زدگی و بازتاب بالا برای توزیع یکنواخت دما را فراهم می کند. |
این هسته اتاق تست دما است. اعداد موجود در دیتاشیت باید با فیزیک دنیای واقعی مطابقت داشته باشند. به شرایط «بدون بار» در مقابل «بارگذاری» توجه کنید.
| پارامتر | مشخصات استاندارد | بینش فنی |
| محدوده دما | -40 درجه سانتی گراد تا +130 درجه سانتی گراد (گزینه های توسعه یافته: -20 درجه سانتی گراد تا +130 درجه سانتی گراد) | -40 درجه سانتیگراد برای اکثر وسایل الکترونیکی تجاری کافی است. |
| نوسان دما | ± 0.5 درجه سانتیگراد | نشان دهنده ثبات کوتاه مدت در یک نقطه کنترل است. برای تست های قرار گرفتن در معرض استاتیک ضروری است. |
| یکنواختی دما | <2.0 درجه سانتی گراد | واریانس دما را در 9 نقطه در فضای خالی اندازه گیری می کند. |
قابلیت اطمینان تا حد زیادی توسط «مثلث طلایی» تعیین میشود: کمپرسور، کنترلکننده و جریان هوا.
| پارامتر | مشخصات استاندارد | بینش فنی |
| نرخ خنک کننده | 1.0 درجه سانتی گراد / دقیقه تا 3.0 درجه سانتی گراد / دقیقه (+85 درجه سانتی گراد تا -40 درجه سانتی گراد) | نرخ متوسط، بدون بار |
| نرخ گرمایش | 3.0 درجه سانتی گراد در دقیقه تا 5.0 درجه سانتی گراد / دقیقه (40- درجه سانتی گراد تا +85 درجه سانتی گراد) | بخاری های نیکروم گرمای خشک و پاسخگو را فراهم می کنند. تست استرس با نرخ سریعتر عایق DUT شما. |
| کمپرسور | هرمتیک یا روتاری (فرانسوی Tecumseh / Copeland) | هرمتیک برای استفاده در آزمایشگاه بی صداتر است. روتاری برای چرخه های صنعتی دوام بیشتری دارد. |
| مبرد | R449A، R448A (GWP کم)، R404A | مقررات اتحادیه اروپا F-Gas گازهای با GWP بالا را حذف می کند. از رعایت قوانین محیطی محلی اطمینان حاصل کنید. |
| گردش هوا | پنکه سیروکو سانتریفیوژ | یک میدان همرفت هوای اجباری ایجاد می کند. |
سیمورواحدهای محفظه تست دما از ترموستات ساده به پلتفرمهای جمعآوری داده پیچیده تبدیل شدهاند.
کنترل کننده مغز عملیات است.
کنترل کننده قابل برنامه ریزی

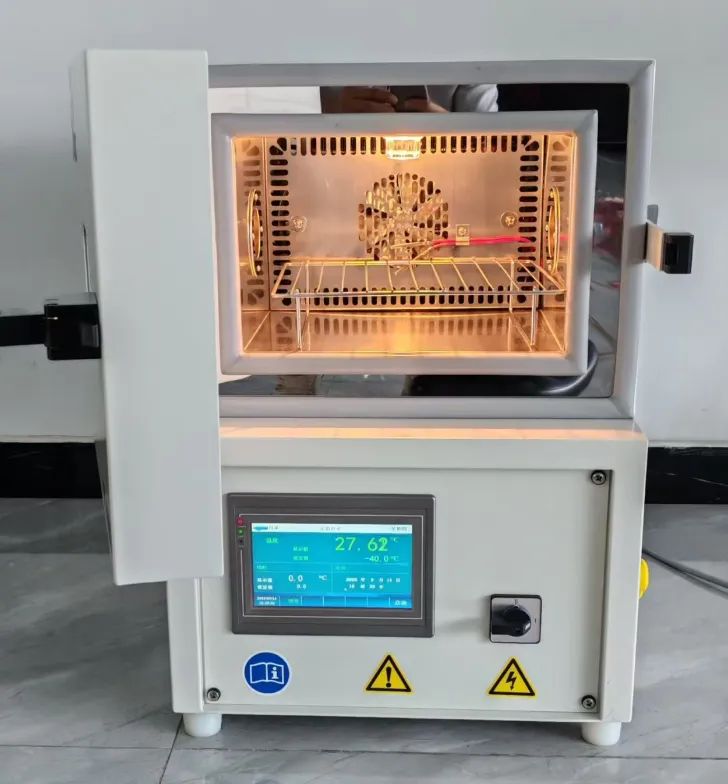

اتاق های تست دما روی میزاز یک کنترلر صفحه نمایش لمسی LCD قابل برنامه ریزی 7 اینچی استفاده کنید.
ظرفیت برنامه: حداقل 120 بخش با 999 چرخه تکرار.
ارتباطات: استاندارد RS-232، RS-485 و اتصال اترنت (RJ-45).
History Data Export: دانلود پشتیبانی از درایوهای فلش USB. داده ها باید مستقیماً به اکسل (csv. یا xls.) بدون قالب بندی اختصاصی صادر شوند.
حفاظت از دمای بیش از حد مستقل: یک محدود کننده مکانیکی جداگانه که در صورت خرابی کنترل کننده اصلی، برق بخاری را قطع می کند.
اضافه بار تبرید: کلیدهای فشار بالا و رله های حرارتی برای محافظت از کمپرسور.

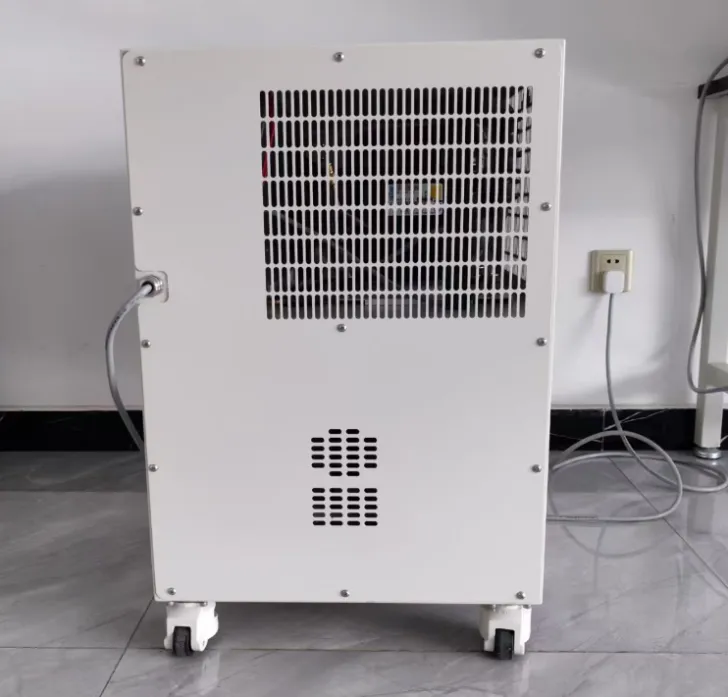

درگاه های کابل: یک سوراخ کابل استاندارد Φ 50 میلی متری (با دوشاخه سیلیکونی) در کناره به شما امکان می دهد برق را به نمونه آزمایشی خود (Live Load Monitoring) وصل کنید.
بله، میتوانید محصولات انرژیزا را آزمایش کنید، اما باید «بار حرارتی» را در نظر بگیرید.
هنگامی که محصول شما در داخل محفظه روشن می شود، انرژی را به شکل گرما از بین می برد. این کار اضافی به سیستم تبرید محفظه اضافه می کند، به خصوص اگر در تلاش برای حفظ دمای بسیار پایین (به عنوان مثال، -40 درجه سانتی گراد) هستید.
در اینجا رویکرد حرفه ای است:
1. محاسبه بار: وات دستگاه تحت آزمایش خود را تعیین کنید (DUT). یک قانون کلی این است که به ازای هر 100 وات گرمای DUT، 1 درجه سانتی گراد بار حرارتی به سیستم اضافه می شود.
2. منحنی های کاهش: اکثر تولید کنندگان نمودار "ظرفیت بار زنده" را ارائه می دهند. به عنوان مثال، در +23 درجه سانتیگراد، یک محفظه ممکن است 1000 وات را تحمل کند، اما در -40 درجه سانتیگراد، این مقدار به 250 وات کاهش می یابد.
3. اتصال: همیشه از پورت کابل جانبی اختصاصی (Φ 50 میلی متر) برای راه اندازی سیم برق خود به DUT استفاده کنید. هرگز کابل ها را در مهر و موم درب کوبید، زیرا این یکپارچگی هوا را از بین می برد و باعث یخ زدگی شدید می شود.
مشخصات یکنواختی دما (به عنوان مثال ± 1.0 درجه سانتیگراد) معمولاً در شرایط "بدون بار" اندازه گیری می شود. پس از قرار دادن نمونه ها در داخل، آنها به عنوان موانع حرارتی عمل می کنند. هوا باید در اطراف نمونه ها جریان داشته باشد تا آنها را گرم یا خنک کند. اگر محفظه را بیش از 30 تا 40 درصد از حجم کل آن پر کنید، جریان هوا از فن سانتریفیوژ را مسدود می کنید.
راه حل: یک فاصله حداقل 10 سانتی متری در اطراف ورودی فن (معمولاً بالا یا پشت) بگذارید. از قفسه های سوراخ دار برای جریان عمودی هوا استفاده کنید.
اثر هیت سینک: اگر نمونه های شما از فلز ضخیم (آلومینیوم یا فولاد) ساخته شده باشند، جرم حرارتی بالایی دارند. آنها کندتر از هوا گرم و سرد می شوند و یک انحراف موقت (تاخیر) ایجاد می کنند. کنترلر این را در طول زمان "خیساندن" (نگهداری) اصلاح می کند.
شما باید محفظه خود را حداقل هر 12 ماه یکبار یا طبق استانداردهای ASTM E220 / ISO 17025 کالیبره کنید. اگر برای مطابقت با FDA (دستگاههای پزشکی)، FAA (هواپیمایی) یا خودرو (IATF 16949) آزمایش میکنید، کالیبراسیون غیرقابل مذاکره است.
فرآیند: یک تکنسین معتبر یک "داده نگار" را با 9 تا 15 ترموکوپل در مکان های خاص (گوشه ها و مرکز) فضای کاری خالی قرار می دهد.
آنچه اندازهگیری میشود: آنها یکنواختی (تفاوت بین گرمترین و سردترین نقطه)، نوسان (پایداری در طول زمان) و دقت (میزان نزدیک بودن قرائت به استاندارد قابل ردیابی NIST) را آزمایش میکنند.
بررسی های داخلی: یک "بررسی دو نقطه ای" روزانه را با استفاده از حمام یخ (0 درجه سانتیگراد) و آب جوش (100 درجه سانتیگراد) با یک کاوشگر مرجع دستی انجام دهید تا مطمئن شوید که اتاق بین گواهینامه های سالانه جابجا نشده است.
