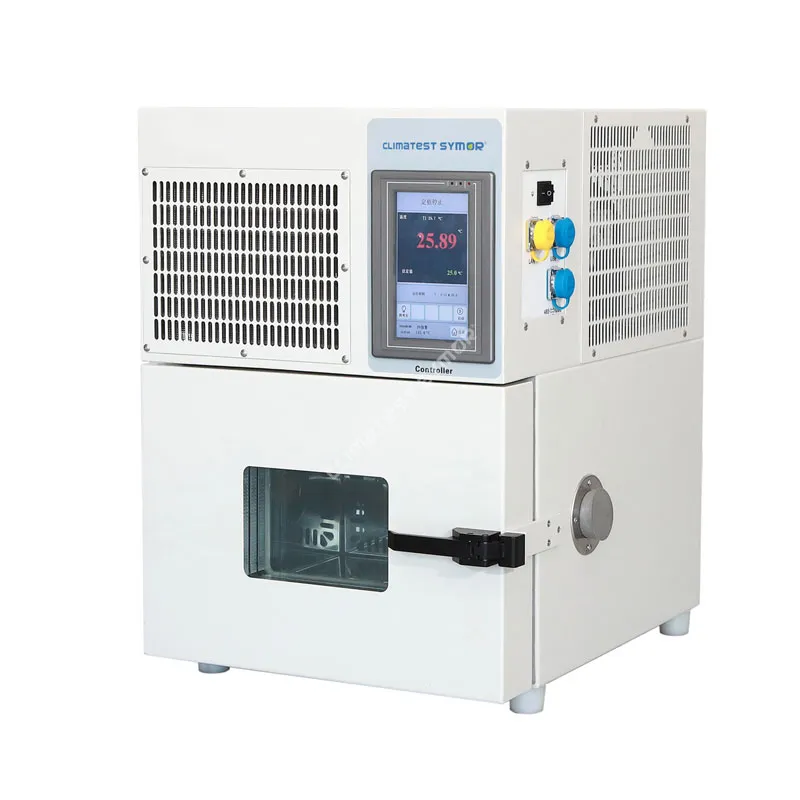

A اتاق تست دمای کوچکدقیقاً همان قابلیت غربالگری تنش حرارتی را به عنوان محفظه دمایی روی زمین ارائه میکند، اما در ردپایی که روی یک میز یا در آزمایشگاه شلوغ قرار میگیرد.
چالش این است که «کوچک» به معنای «ضعیفتر» نیست. محفظههای کوچک تست دمای فشرده به نرخ رمپ دمایی 3 تا 5 درجه سانتیگراد در دقیقه دست مییابند در حالی که انرژی کمتر از 1.5 کیلووات مصرف میکنند. این راهنما یک تفکیک فنی کامل از مشخصات اتاق تست دمای کوچک، از جمله جداول عملکرد، ساختار مکانیکی، و توصیه های کاربردی کاربردی را ارائه می دهد.
مشخصات فنی اصلی یک اتاق آزمایش دمای کوچک هنگام ارزیابی aاتاق تست دمای کوچک، شما نمی توانید به تبلیغات بازاریابی تکیه کنید. مشتریان حرفه ای داده ها را می خواهند. در زیر مشخصات استاندارد برای محفظههای تست دمای فشرده با کارایی بالا از 12 لیتر تا 36 لیتر حجم داخلی - رایجترین اندازهها برای آزمایش در سطح قطعه است.
| پارامتر | محدوده استاندارد | یادداشت مهندسی |
| حجم داخلی | 12 لیتر / 22 لیتر / 36 لیتر | 12 لیتر برای تست PCB یا سلول باتری مناسب است. 36L حداکثر 3 سنسور خودرو را به طور همزمان در خود جای می دهد. |
| ابعاد داخلی (W x D x H) | 310×230×200 میلیمتر (12 لیتر) تا 400×300×300 میلیمتر (36 لیتر) | اطمینان حاصل کنید که دستگاه تحت آزمایش شما (DUT) بیش از 2/3 فضای داخلی را برای حفظ جریان هوا اشغال نمی کند. |
| ابعاد خارجی (W x D x H) | 500×540×650 میلیمتر (12 لیتر) تا 640×730×920 میلیمتر (36 لیتر) | بیشتر واحدها برای قرار دادن نیمکت های آزمایشگاهی طراحی شده اند. |
| وزن خالص | 60 تا 90 کیلوگرم | رتبه بندی بار میز کار خود را تأیید کنید. |
| ساخت و ساز داخلی | فولاد ضد زنگ SUS 304 | مقاومت در برابر اکسیداسیون را فراهم می کند و امکان تمیز کردن آسان را فراهم می کند |
| ساخت و ساز خارجی | فولاد نورد سرد با روکش پودری | مقاوم در برابر زنگ زدگی، دارایی پایدار |
مشخصات موجود در این جدول تعیین می کند که آیا اتاق تست دمای کوچک شما با استانداردهای تست بین المللی مانند IEC 60068-2-1 (سرد) و IEC 60068-2-2 (گرمای خشک) مطابقت دارد یا خیر.
| پارامتر | مقدار (مدل استاندارد) | بینش انتقادی |
| محدوده دما | -40 درجه سانتیگراد تا +130 درجه سانتیگراد | -40 درجه سانتیگراد 95 درصد از تست های الکترونیک تجاری را پوشش می دهد. |
| نوسان دما | ± 0.5 درجه سانتیگراد | پایداری کوتاه مدت را در یک نقطه حسگر اندازه گیری می کند. |
| یکنواختی دما | <2.0 درجه سانتیگراد (@9 امتیاز) | بدون بار |
| نرخ گرمایش | میانگین 2.0-3.0 درجه سانتی گراد در دقیقه | از -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| نرخ خنک کننده | میانگین 1.0-2.0 درجه سانتیگراد در دقیقه | از +85 درجه سانتیگراد تا -40 درجه سانتیگراد. با جابجایی کمپرسور در دماهای پایین محدود می شود. |
| وضوح دما | 0.1 درجه سانتی گراد | وضوح بالا برای تست پایداری سنسورها و نوسانگرهای MEMS ضروری است. |
A اتاق تست دمای کوچکمعمولاً در جریان کار، سیستم های داده و محیط فیزیکی موجود شما یکپارچه می شود.

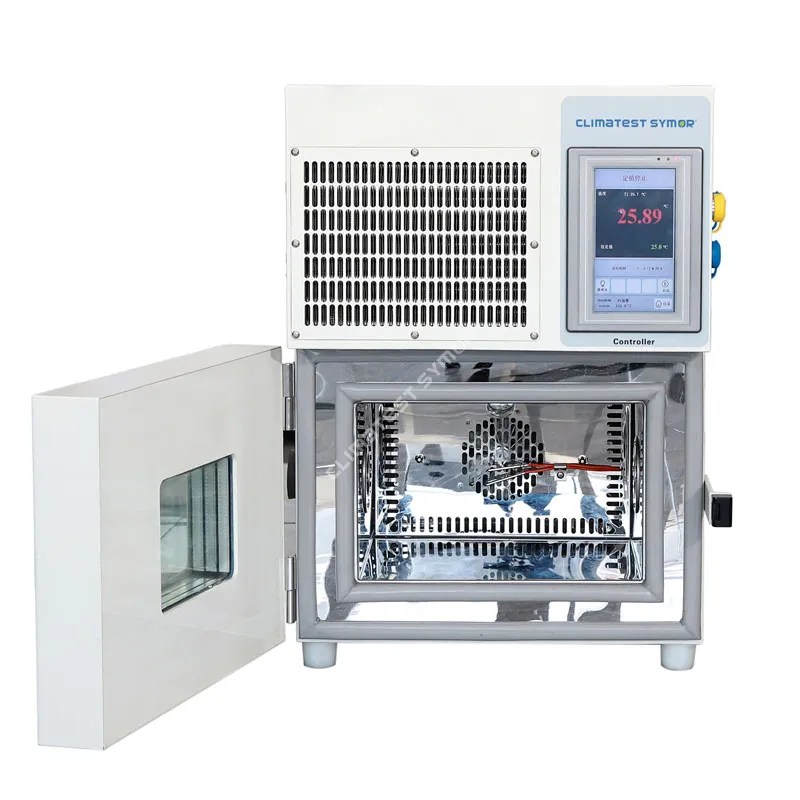

سیستم گردش هوا
همه اتاقهای فشرده مدرن از طراحی همرفت هوای اجباری استفاده میکنند. یک فن گریز از مرکز که روی دیوار عقب نصب شده است، هوا را از طریق یک بخاری پره دار و کویل اواپراتور می کشد، سپس آن را به صورت عمودی از طریق مجاری جانبی سوراخ شده توزیع می کند. سرعت هوا باید بین 1.5 متر بر ثانیه تا 3.0 متر بر ثانیه باشد. سرعت های بالاتر یکنواختی را بهبود می بخشد اما می تواند نمونه های کوچک و سبک وزن را سریعتر از نرخ شیب دار برنامه ریزی شده خنک کند.
پورت کابل و لوازم جانبی
هراتاق تست دمای کوچکباید دارای یک پورت دسترسی جانبی باشد. قطر استاندارد 50 میلی متر (2 اینچ) است. این درگاه شامل یک پلاگ لاستیکی سیلیکونی است که درزگیری محفظه را حفظ می کند و در عین حال اجازه عبور سیم ها را می دهد. برای DUT های برقی، منحصراً از درگاه کابل استفاده کنید—هرگز درب کابل ها را نبندید.

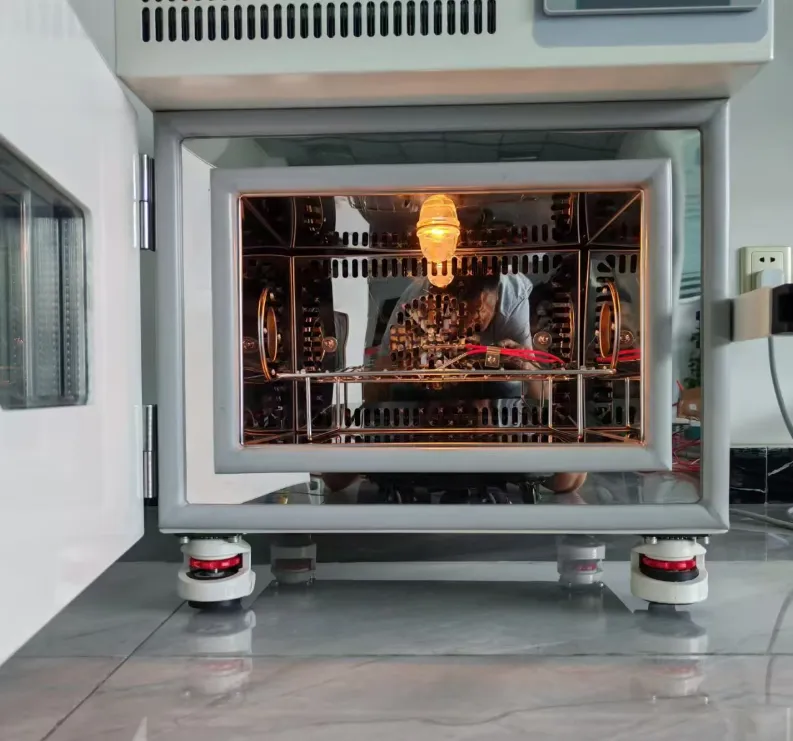

قفسه ها و بارگذاری
اتاقک مینی دمای استاندارد شامل یک قفسه فولادی ضد زنگ است. حداکثر بار قفسه معمولاً بین 10 کیلوگرم تا 20 کیلوگرم است و قفسه پایین برای ظرفیت کامل محفظه درجه بندی می شود.
سه سوال زیر بیشترین نگرانیهای مهندسی و عملیاتی را نشان میدهد که توسط مدیران آزمایشگاه، مهندسین کیفیت و متخصصان تدارکات هنگام تعیین یک اتاق آزمایش دمای کوچک مطرح میشود.
1: چگونه می توانم اندازه صحیح اتاق تست دمای کوچک را برای نمونه های آزمایشی خود محاسبه کنم؟
شما باید اطمینان حاصل کنید که نمونه شما بیش از دو سوم حجم داخلی را اشغال نکند و هیچ نمونه ای در 10 سانتی متری دیوار داخلی نباشد.
قانون یک سوم بر اساس دینامیک جریان هوا است. به عنوان مثال، اگر یک محفظه تست دمای کوچک 36 لیتری را انتخاب کنید، حجم کل نمونه شما نباید از 24 لیتر تجاوز کند. در اینجا روش محاسبه گام به گام است:
. ابعاد DUT خود را بر حسب سانتی متر اندازه بگیرید: طول x عرض x ارتفاع.
. حجم نمونه واحد را بر حسب لیتر محاسبه کنید: (L x W x H) / 1000.
. برای بدست آوردن حجم کل نمونه، در تعداد نمونه ضرب کنید.
علاوه بر این، فاصله برای گردش هوا را حفظ کنید. پلنوم برگشت هوا به طور معمول در دیوار پشتی قرار دارد. مسدود کردن آن با نمونهای که خیلی بلند است باعث تعصب بزرگ دما میشود. برای نتایج قابل اعتماد، همیشه از قفسه های سوراخ دار استفاده کنید و هرگز نمونه ها را مستقیماً روی کف محفظه قرار ندهید.
2: چگونه می توانم آزمایش یکنواختی دما (نقشه برداری) را روی اتاقک تست دمای کوچک خود انجام دهم؟
شما به یک دیتالاگر چند کاناله کالیبره شده با حداقل 9 سنسور PT100 نیاز دارید
این روش حرفه ای است:
. 9 سنسور دمای PT100، کالیبره شده با دقت ± 0.3 درجه سانتیگراد
. دیتالاگر با نرخ نمونه برداری 50 میلی ثانیه تا 1 ثانیه
. وسایل محفظه ای یا قفسه سیمی (غیر فلزی برای جلوگیری از هدایت حرارتی)
روش تست:
1. 9 حسگر را در داخل محفظه خالی در این مکان ها قرار دهید:
. 8 گوشه (هر کدام در 50 میلی متر از دیوار
. مرکز هندسی
2. محفظه را روی سه نقطه تنظیم مورد نیاز تنظیم کنید: -40 درجه سانتیگراد، +25 درجه سانتیگراد و +85 درجه سانتیگراد
3. در هر نقطه تنظیم 30 دقیقه تثبیت (زمان خیساندن) بگذارید.
4. ثبت داده های دما برای 30 دقیقه در هر نقطه تنظیم.
5. یکنواختی را به صورت زیر محاسبه کنید: (بیشترین دمای ثبت شده بین 9 نقطه) منهای (کمترین دمای ثبت شده بین 9 نقطه).
معیارهای قبولی: برای کیفیت بالااتاق تست دمای کوچکیکنواختی باید ≤2.0 درجه سانتیگراد باشد. اگر یکنواختی محفظه شما بیش از 3.0 درجه سانتیگراد است، فن مسدود شده، بخاری خراب یا شارژ کم مبرد را بررسی کنید. این آزمایش را سالانه و پس از هر گونه جابجایی اتاقک انجام دهید.
