Climates Symor® کابینت های خشک ذخیره سازی PCB را برای صنعت تولید الکترونیکی تولید می کند، این شرکت بر روی تکنیک کنترل دما و رطوبت تمرکز دارد، کابینت های خشک ذخیره سازی PCB ما از استاندارد JEDEC-STD-033 پیروی می کنند، هم قیمت و هم عملکرد رقابتی هستند.

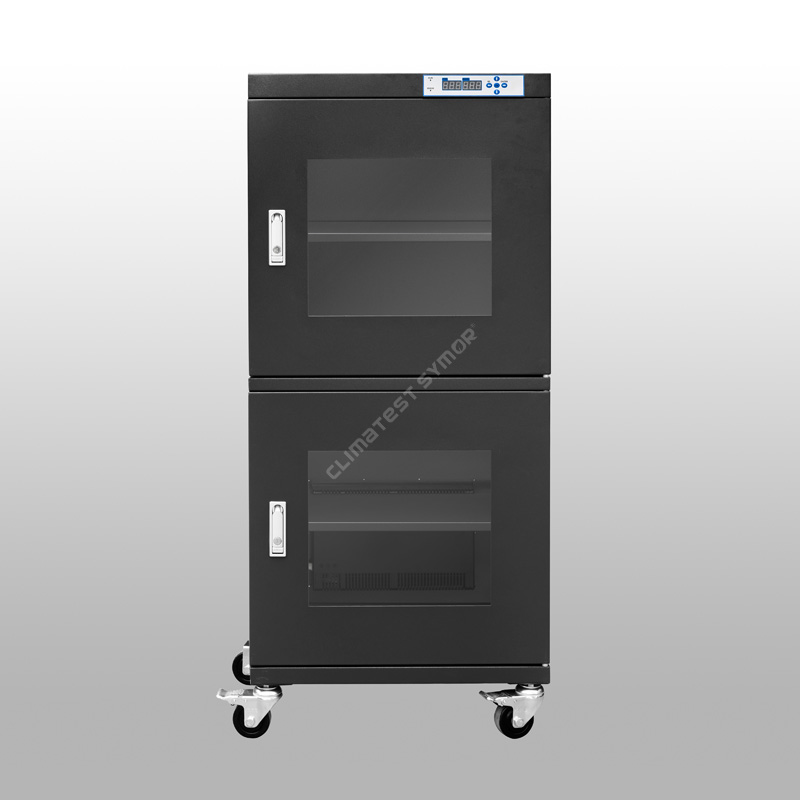

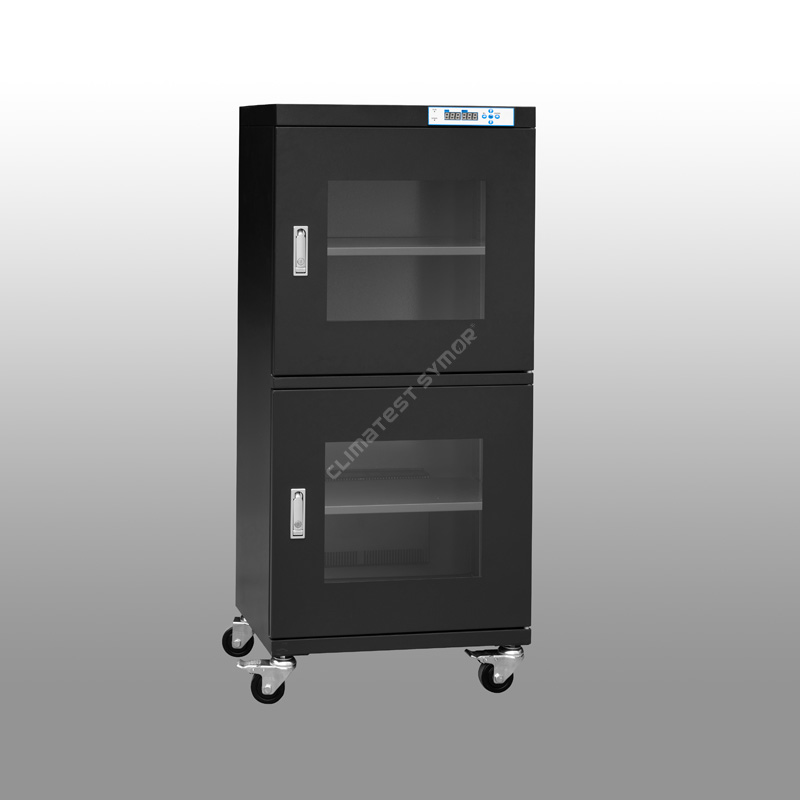

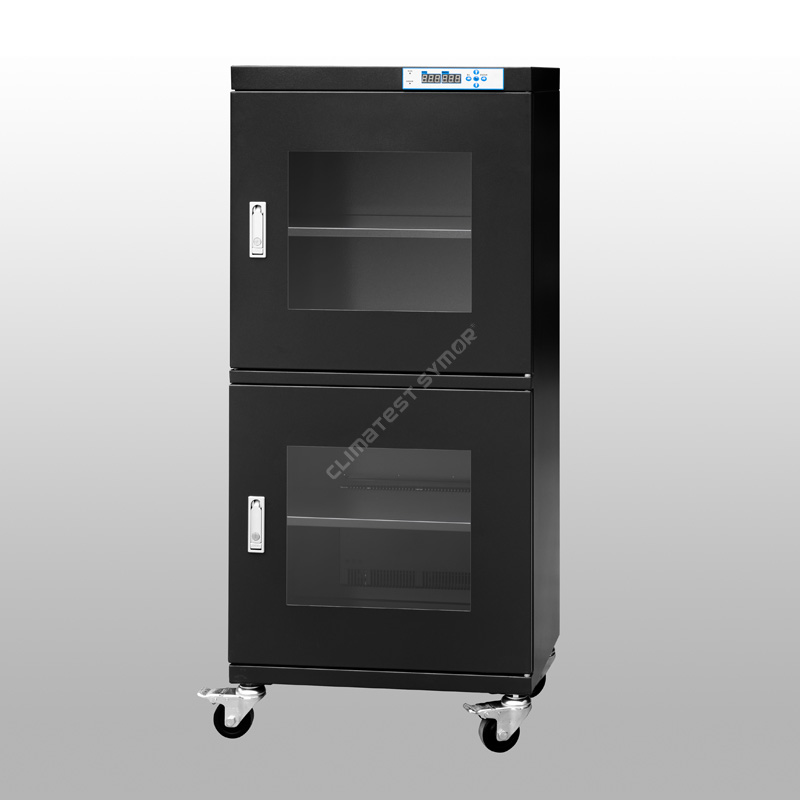

مدل: TDU540BFD
ظرفیت: 540 لیتر
رطوبت:<3%RH Automatic
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 3 عدد
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W596*D682*H1298 MM
ابعاد بیرونی: W598*D710*H1465 MM
شرح
کابینتهای خشک ذخیرهسازی PCB برای ذخیره قطعات الکترونیکی استفاده میشوند، در محیطی با رطوبت بسیار کم، رطوبت میتواند به صورت خودکار کمتر از 3% RH را برآورده کند، با سرعت رطوبتزدایی فوقالعاده سریع، Climates Symor® کابینت های خشک ذخیره سازی PCB دارای تاییدیه CE هستند، گارانتی دو ساله با پشتیبانی رایگان مادام العمر است. کابینت های خشک ذخیره سازی PCB پیشرفته ترین تکنیک کنترل رطوبت را اتخاذ می کنند، با آخرین طراحی، کارکرد و نگهداری دستگاه آسان است، بدون نیاز به نصب، فقط وصل کنید و بازی.
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره. حالت # بدون F: بدون عملکرد ESD، رنگ سفید
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
TDU320BD |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی

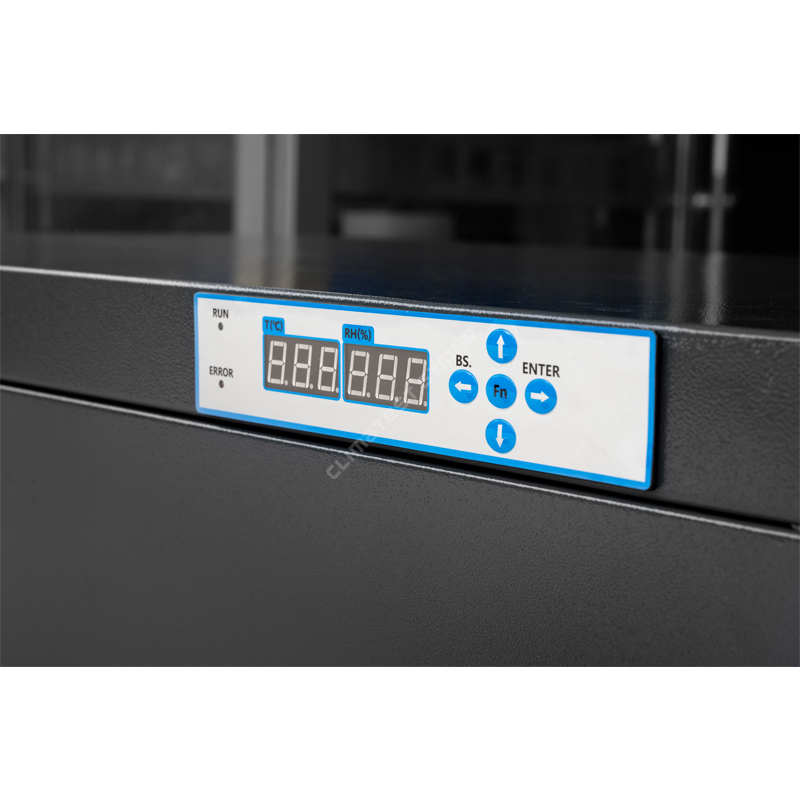

· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این دقت بالا را در استفاده تضمین می کند، Climates Symor® کابینت های خشک ذخیره سازی PCB دارای عملکرد حافظه هستند، پس از قطع برق نیازی به تنظیم مجدد نیست.
· ساخته شده توسط فولاد گالوانیزه به ضخامت 1.2 میلی متر، با رنگ آمیزی DuPont USA ESD.
-طراحی ساختار تقویت شده، تحمل بار عالی، عملیات سطحی با 18 فرآیند رنگ آمیزی، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω، همچنین با مقاومت در برابر خوردگی قوی.
· پنجره شیشه ای 3.2 میلی متری با شدت بالا برای مشاهده بهتر.

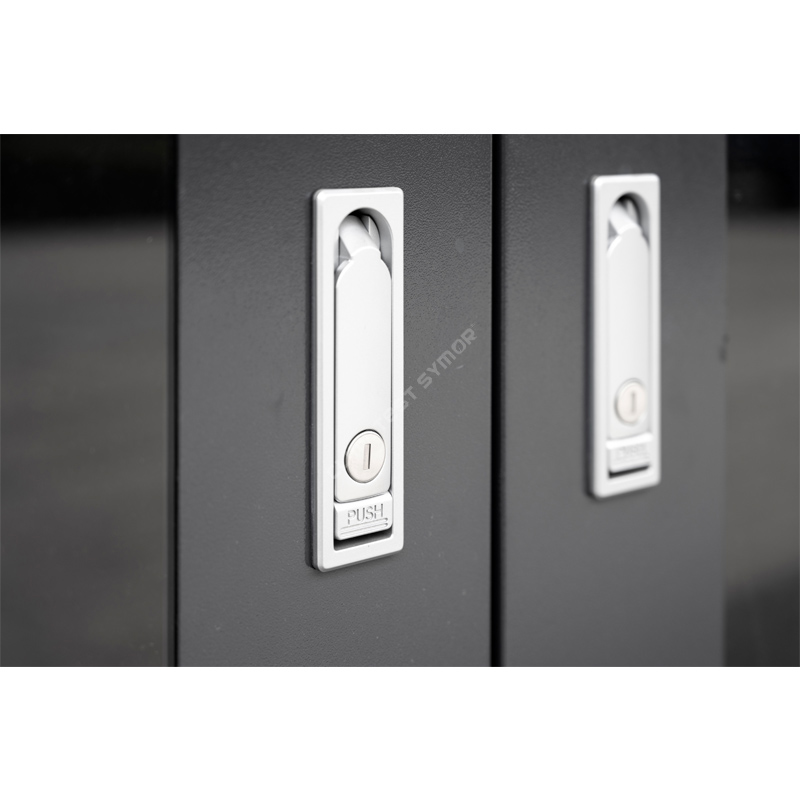

- قفل آلیاژ روی پرس تخت، با هوابندی عالی و عملکرد ضد سرقت، عملکرد آب بندی کابینت خشک ذخیره سازی PCB عالی است.
· با عملکرد حافظه، بدون نیاز به تنظیم مجدد پس از قطع برق.
- کابینت های خشک ذخیره سازی PCB می توانند به طور خودکار آخرین مقدار تنظیم را پس از خاموش شدن به خاطر بسپارند، بدون نیاز به تنظیم مجدد.
· واحد خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت های خشک ذخیره سازی PCB از واحد خشک غربال مولکولی 4A استفاده می کنند، پیشرفته ترین تکنیک، می توان آن را به طور خودکار بازسازی کرد، بدون نیاز به تعویض.
کاستورهای جهانی نصب شده در پایین، ایمن ESD.
- کاستورهای تقویتشده PU در پایین کابینتهای خشک ذخیرهسازی PCB، دو جلو با ترمز برای حرکت و توقف آسان نصب میشوند.
کاربرد Climates Symor® کابینت خشک ذخیره سازی PCB، کابینت خشک با رطوبت کم، کابینت خشک ESD؟
Climates Symor® کابینتهای خشک ذخیرهسازی PCB، کابینتهای خشک با رطوبت کم، کابینتهای خشک ESD اقتصادیترین مدلها هستند و جدیدترین فناوری را برای حفظ رطوبت کم محیط به طور موثر اتخاذ میکنند. بسته ها، لنزهای نوری، فیبرهای نوری، در نتیجه به کنترل رطوبت، جلوگیری از کپک، اکسیداسیون، زنگ زدگی، اهداف جذب رطوبت می رسند.
Climates Symor® کابینتهای خشک ذخیرهسازی PCB مطابق با استاندارد JEDEC-STD-033 ساخته شدهاند، کابینتهای خشک با رطوبت کم در اندازههای مختلف برای انتخاب مشتریان در دسترس هستند، دارای قفسههای قابل تنظیم ارتفاع، چرخهای دارای ترمز، کنترلکننده LED هوشمند و یادآوری کالیبراسیون با تنظیم ISO هستند. ، تمام کابینت های خشک ESD ما ضد الکتریسیته ساکن هستند و عملکرد آب بندی برتر است.
در حین جریان مجدد SMT، اگر رطوبت محیط کارگاه بالا باشد، رطوبت به اجزای الکترونیکی مانند BGA (آرایه های شبکه توپ) و دستگاه های ریز نفوذ می کند، رطوبت وارد شده به داخل منبسط می شود، این باعث ایجاد ترک های ریز می شود، آسیب نامرئی است. اما در برخی موارد ترکها به سطح اجزاء باز میشوند، وضعیت مشهود تورم و فروریختن اجزا است که به آن پاپ کورن نیز میگویند که باعث تعمیر و نگهداری و حتی هدر رفتن مجموعه میشود. نامرئی، مشکلات بالقوه در بازار گنجانده شده است.
مضرات رطوبت به یکی از عوامل اصلی در کنترل کیفیت محصول تبدیل شده است، محصولات الکترونیکی نیاز به رطوبت کمتری در محیط تولید و نگهداری دارند. Climates Symor® کابینت های خشک ذخیره سازی PCB به شما کمک می کند تا این سردرد را برطرف کنید و عمر کف قطعات الکترونیکی را تا حد زیادی افزایش دهید، Climates Symor® RH <5%، <10% RH را طبق سطح MSD تنظیم شده در استاندارد IPC ارائه می دهد.
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
چگونه Climates Symor® کار واحد خشک؟
خشک کن های سنتی مواد مصرفی هستند که همیشه نیاز به جایگزینی دارند و بسیار ناخوشایند هستند، Climates Symor® کابینت های خشک ذخیره سازی PCB، کابینت های خشک با رطوبت کم، کابینت های خشک ESD از غربال مولکولی در داخل واحدهای خشک استفاده می کنند، غربال مولکولی موثرترین و سازگار با محیط زیست است، می توان آن را در استفاده بازسازی کرد، بدون نیاز به تعویض.
کل فرآیند رطوبت زدایی با میکرو کامپیوتر کنترل می شود، هنگامی که رطوبت داخلی بالا باشد، شروع به جذب رطوبت می کند. هنگامی که رطوبت به مقدار تنظیم می رسد، جذب آن متوقف می شود و سپس رطوبت را به بیرون تخلیه می کند، به صورت خودکار است.
سرعت رطوبت زدایی سری RH <3%:
در دمای محیط 25 درجه سانتیگراد، رطوبت 60% RH، درب 30 ثانیه باز و سپس بسته می شود، رطوبت در عرض 30 دقیقه به کمتر از 3% RH می رسد، منحنی زیر را ببینید:
ویژگی های کابینت خشک ذخیره سازی PCB، کابینت خشک کم رطوبت، کابینت خشک ESD
1. طراحی ماژول: کابینت های خشک ذخیره سازی PCB طراحی ماژول مستقل را اتخاذ می کنند، از قطعات یدکی کوچک گرفته تا کنترل کننده دما و رطوبت، سیستم کنترل و واحدهای خشک، هر ماژول را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده، این کارایی تعمیر و نگهداری را تا حد زیادی بهبود می بخشد. طراحی سازگار با محیط زیست: جدیدترین طراحی ماژول، کابینت های خشک ذخیره سازی PCB را می توان مستقیماً ارتقا داد و ماژول های سیستم قدیمی را می توان به کارخانه اصلی بازگرداند. بنابراین، دستگاه هرگز منسوخ نخواهد شد، همچنین آلودگی زباله تولید نمی کند. کابینت خشک کن الکترونیکی قدرتمند برای استفاده طولانی مدت برای بیش از 15 سال طراحی شده است. 3. طراحی انعطاف پذیر: قبل از خرید، کاربران می توانند گزینه های ذخیره سازی PCB را اضافه کنند. کابینت های خشک، مانند زنگ هشدار رطوبت بیش از حد، ثبت اطلاعات، زنگ هشدار درب باز، چراغ برج سه رنگ، طراحی انعطاف پذیر انتخاب کارآمدتری را به مشتریان ارائه می دهد.
ویژگی کابینت خشک ذخیره سازی PCB، کابینت خشک کم رطوبت، کابینت خشک ESD
. عمر مفید واحد خشک +15 سال. حداقل مصرف برق، رطوبت کمتر از 3% RH است. سرعت رطوبت زدایی فوق العاده سریع پس از قطع برق، واحدهای خشک همچنان به جذب رطوبت ادامه میدهند، رطوبت داخلی کمتر از 10-15% RH در عرض 24 ساعت افزایش مییابد، اگر در را باز نکنید. . کنترل رطوبت اتوماتیک، بدون مواد مصرفی، بدون نیاز به نصب، فقط وصل کنید. صرفه جویی در مصرف انرژی، مصرف برق کم.. دو سال گارانتی با پشتیبانی فنی رایگان مادام العمر.
برای جزئیات بیشتر در مورد کابینت خشک ذخیره سازی PCB، لطفاً از وب سایت ما www.climatestsymor.com بازدید کنید یا مستقیماً به sales@climatestsymor.com ایمیل بفرستید، ما در سریع ترین زمان شما را برمی گردانیم، برای همکاری احتمالی خوش آمدید.
