Climates Symor® ذخیره‌سازی کنترل رطوبت کابینت‌های خشک SMT را فراهم می‌کند، فرآیند ساخت پیشرفته، همراه با فناوری نم‌زدایی ثبت شده، به ما کمک می‌کند مشتریان زیادی را در سراسر جهان به دست آوریم، Climates Symor® ذخیره‌سازی کنترل رطوبت کابینت‌های خشک SMT با قیمت رقابتی را ارائه می‌کند. ذخیره سازی کنترل رطوبت کابینت خشک SMT با دو سال گارانتی ارائه می شود.

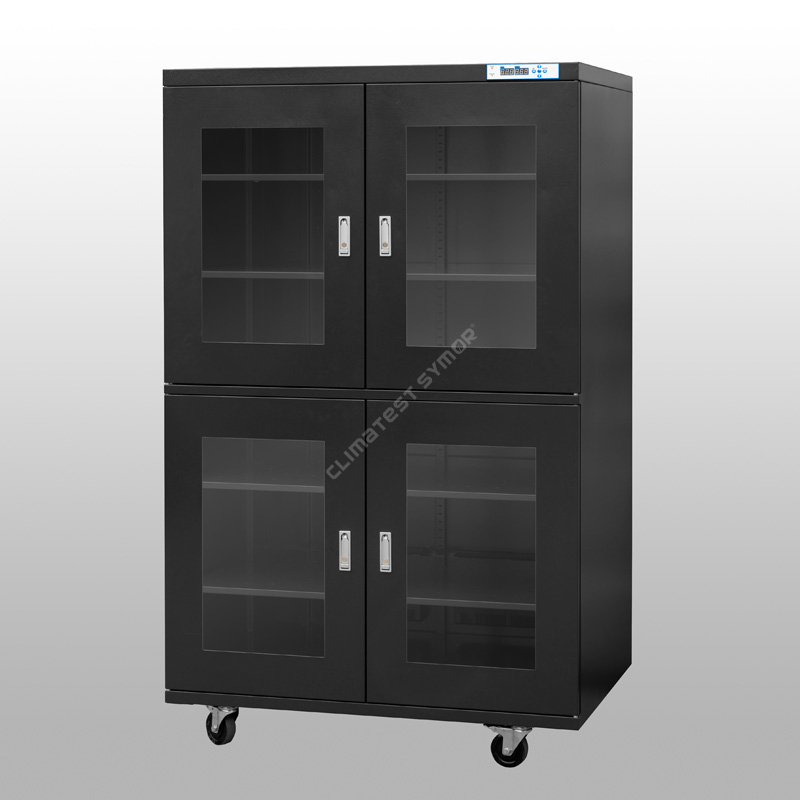

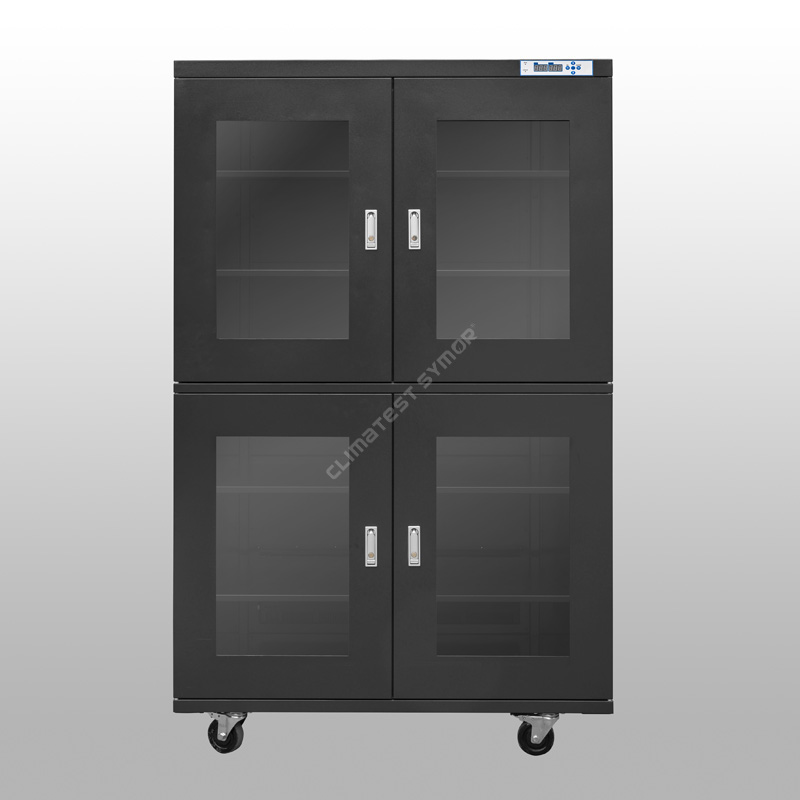

مدل: TDC1436F-4
ظرفیت: 1436 لیتر
رطوبت:<10%RH Automatic
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 5 عدد
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W1198*D682*H1723 MM
ابعاد بیرونی: W1200*D710*H1910 MM
شرح
Climates Symor® ذخیره سازی کنترل رطوبت کابینت های خشک SMT، مناسب برای ذخیره رطوبت کم عناصر SMT، بردهای PCB، بسته های آی سی، نوارهای SMD، قرقره و نوارها، کریستال ها و لنزهای نوری، این محیط رطوبت زدایی طولانی مدت <10% RH را فراهم می کند، این SMT خشک ذخیره سازی کنترل رطوبت کابینت ها از استاندارد IPC/JEDEC J-STD-033 پیروی می کند.
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
|
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
|
TDC98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC160 |
160 لیتر |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC160F |
160 لیتر |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC320 |
320 لیتر |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC320F |
320 لیتر |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC435 |
435 لیتر |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC435F |
435 لیتر |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این کار دقت بالایی در استفاده را تضمین می کند، ذخیره سازی کنترل رطوبت کابینت خشک SMT دارای عملکرد حافظه است، پس از قطع برق نیازی به تنظیم مجدد نیست.
· ساخته شده توسط فولاد گالوانیزه به ضخامت 1.2 میلی متر، با رنگ آمیزی DuPont USA ESD.
-طراحی ساختار تقویت شده، تحمل بار عالی، عملیات سطحی با 18 فرآیند رنگ آمیزی، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω، همچنین با مقاومت در برابر خوردگی قوی.
· پنجره شیشه ای 3.2 میلی متری با شدت بالا برای مشاهده بهتر.

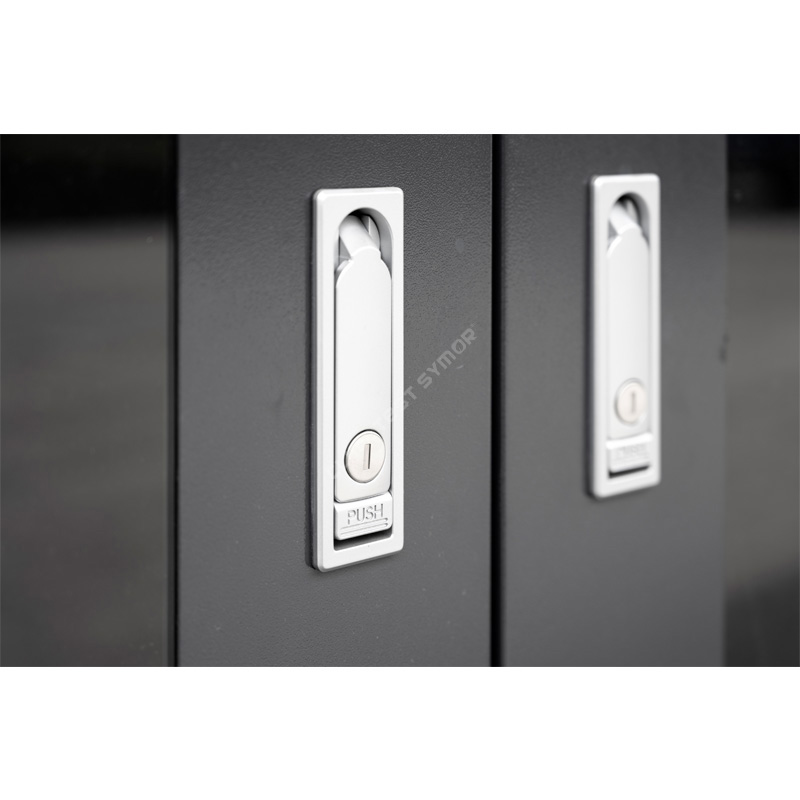

- قفل آلیاژ روی پرس تخت، با هوابندی کامل و عملکرد ضد سرقت، این کابینت خشک SMT عملکرد آب بندی ذخیره سازی کنترل رطوبت را بسیار عالی است.
· با عملکرد حافظه، بدون نیاز به تنظیم مجدد پس از قطع برق.
- ذخیره سازی کنترل رطوبت کابینت خشک SMT می تواند به طور خودکار آخرین مقدار تنظیم را پس از خاموش شدن خاموش کند، بدون نیاز به تنظیم مجدد.
· واحد خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- ذخیره سازی کنترل رطوبت کابینت های خشک SMT از واحد خشک غربال مولکولی 4A استفاده می کند، پیشرفته ترین تکنیک، می تواند به طور خودکار بازسازی شود، بدون نیاز به تعویض.
کاستورهای جهانی نصب شده در پایین، ایمن ESD.
- کاستورهای PU تقویت شده در پایین کابینت های خشک SMT ذخیره سازی کنترل رطوبت، جلوی دو با ترمز برای حرکت و توقف آسان نصب می شوند.
Climates Symor® کابینت خشک SMT ذخیره سازی کنترل رطوبت، جعبه خشک خودکار؟

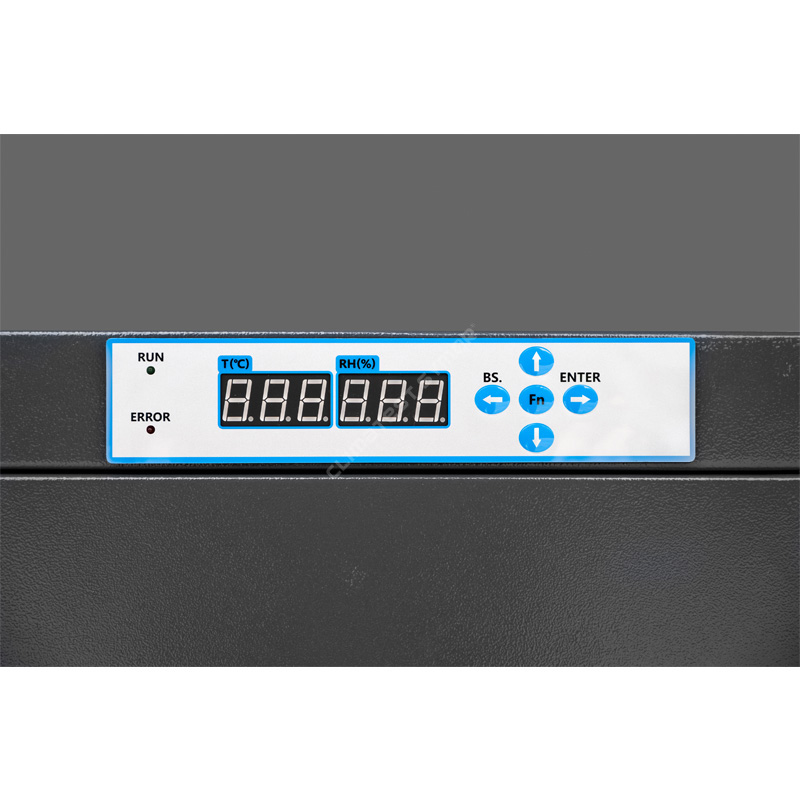

Climates Symor® ذخیره سازی کنترل رطوبت کابینت خشک SMT، محفظه ای با کنترل الکترونیکی رطوبت است که به طور خودکار مقدار رطوبت نسبی (RH) را حفظ می کند، ذخیره سازی کنترل رطوبت کابینت های خشک SMT در اندازه ها و اشکال مختلف وجود دارد، می تواند محیطی با رطوبت کم کمتر از 10% را حفظ کند. با اطمینان، با کنترل دقیق RH، فقط به منبع تغذیه خود متصل شوید و مقدار RH را روی کنترلر LED تنظیم کنید، به طور خودکار کار می کند.
چگونه ذخیره سازی کنترل رطوبت کابینت های خشک SMT بر تولید SMT تأثیر می گذارد؟
اجزای MSL مانند IC، BGA، PCB به رطوبت بسیار حساس هستند، این قطعات دارای الزامات سختگیرانه برای محیط ذخیره سازی هستند، بر خلاف جعبه های خشک ضد رطوبت غیر نظامی، ذخیره سازی کنترل رطوبت کابینت های خشک SMT می تواند به مقدار رطوبت بسیار پایین برسد. سرعت رطوبت زدایی و بازیابی فوق العاده سریع است، کل کابینت ها ایمن هستند.
در طی فرآیند جریان مجدد، رطوبت کمی به داخل بسته های آی سی نفوذ می کند، فشار رطوبت در اثر گرم شدن افزایش می یابد، رطوبت جذب شده به سرعت در داخل گسترش می یابد، که منجر به آسیب های نامرئی مانند خرابی سیم کشی، ذرت بو داده و ترک خوردگی، حتی ترک خوردن به سطح می شود. عیوب در مراحل اولیه به راحتی قابل مشاهده نیست، با این حال، این مشکلات نامرئی و بالقوه وارد بازار می شود، سپس محصولات هیئت علمی برمی گردند و شکایت ها را دنبال می کنند.
|
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
ذخیره سازی کنترل رطوبت کابینت های خشک SMT می تواند RH کمتر از 10% را حفظ کند، که به طور موثر خطرات خرابی ناشی از ذخیره سازی نامناسب در طول فرآیند مونتاژ را از بین می برد. استاندارد IPC/JEDEC J-STD-033 استاندارد را برای جابجایی، بسته بندی، حمل و نقل و استفاده از رطوبت مشخص می کند. /دستگاه‌های نصب سطحی حساس به جریان مجدد. - به ذخیره‌سازی رطوبت کم برای اجزای حساس به رطوبت نیاز دارد.
چرا برای نگهداری SMD به یک انباره کنترل رطوبت کابینت خشک SMT نیاز دارید؟
دستگاه های MSD به طور کلی مدارهای مجتمع هستند، از اجزای مختلفی تشکیل شده اند، این اجزا از طریق خمیر مونتاژ می شوند، این امر به ناچار باعث ایجاد شکاف در بین اجزا می شود، شکاف ها عامل اصلی رطوبت MSD هستند، رطوبت نفوذ می کند و به تدریج در SMD که نفوذ به آن می رسد. تا حدی، SMD مرطوب می شود و از کار می افتد.
ذخیره سازی رطوبت کم MSD، با هدف کنترل عمر کارگاه SMD، ذخیره سازی کنترل رطوبت کابینت های خشک SMT یک راه حل ذخیره سازی موثر ارائه می دهد، عملکرد ذخیره سازی کنترل رطوبت کابینت های خشک SMT اثر ذخیره سازی SMD را تعیین می کند، کابینت های خشک حرفه ای SMT باید ذخیره سازی کنترل رطوبت کم را به دست آورد. عملکرد رطوبت، آنتی استاتیک و رطوبت زدایی سریع.
سطح SMD سطح رطوبت مورد نیاز را تعیین می کند. در سطح فعلی SMD، رطوبت معمول ذخیره سازی 20٪، 10٪ و 5٪ RH است.
Climates Symor® کابینت خشک SMT ذخیره سازی کنترل رطوبت از دمای وارداتی سوئیس استفاده می کند. سنسور و RH، خطا +/-2% RH است، با دقت بالا و پایداری بالا، رطوبت قابل تنظیم است، سفتی هوا عالی است.
استفاده از کابینت خشک SMT ذخیره سازی کنترل رطوبت
ذخیره سازی کنترل رطوبت کابینت های خشک SMT در صنعت تولید الکترونیک/نیمه هادی ضروری است، این راه حل ذخیره سازی بهینه برای موارد زیر است:
â» مونتاژ PCB، تراشه های آی سی، LED، SMD، SMT، نوار و قرقره، تخته سیم کشی چاپ شده (PWB)، فیلم پلیمید، فیدر.
â» خازن، قطعات سرامیکی، کانکتور، کلید، میله جوش.
â» اجزای MSL که تا حدی مونتاژ شده اند.
مواد جاذب رطوبت مانند اپوکسی، رزین، چسب.
علاوه بر این، اتاق‌های تمیز الزامات بهداشتی بسیار دقیقی دارند، مدل‌های استاندارد مطابقت ندارند، Climates Symor® همچنین کابینت‌های خشک فولادی ضد زنگ (SS) و کابینت‌های نیتروژنی از جنس استنلس استیل (SS) را نیز عرضه می‌کند که هر دو بر اساس خواسته‌های خاص مشتریان سفارشی می‌شوند.
سرعت رطوبت زدایی کمتر از 10% سری RH:
درب را 30 ثانیه باز کنید و سپس بسته کنید، رطوبت در عرض 30 دقیقه به کمتر از 10٪ RH باز می گردد، منحنی زیر را ببینید: (محیط 25 درجه سانتی گراد، رطوبت 60٪ RH)
روش های متداول برای نگهداری قطعات الکترونیکی چیست؟
1.کیسه های مانع رطوبت
âروش: اجزای حساس به رطوبت در کیسه های مانع رطوبت مهر و موم شده بسته بندی می شوند، با مواد خشک کننده و ماشین نشانگر رطوبت (HIC) داخل آن، کاربران با بررسی تغییر رنگ نقاط روی خودرو، رطوبت محیط را در بسته های مهر و موم شده شناسایی می کنند.
معایب: کیسه های مانع رطوبت + ماشین های نشانگر رطوبت + خشک کننده ها + کار دستی = مواد مصرفی، خطر نشت، هزینه بالا.
2. کابینت نیتروژن
روش: اجزای حساس به رطوبت در کابینت های تصفیه نیتروژن یا هوای فشرده برای تامین رطوبت کم ذخیره می شوند.
معایب: پر کردن نیتروژن = مصرف مداوم N2، هزینه بالا.
3. کابینت های ذخیره سازی با رطوبت کم
âروش: اجزای حساس به رطوبت در یک کابینت ذخیره سازی رطوبت کم قرار می گیرند، فقط وصل کنید، دستگاه به طور خودکار کار می کند و به رطوبت بسیار کم می رسد.
مزایا: بدون مواد مصرفی، بدون کار دستی، بدون مصرف نیتروژن، محیط زیست، فقط کمی برق مورد نیاز است.
از مقایسه بالا، ذخیره سازی کنترل رطوبت کابینت های خشک SMT راندمان بالاتر و هزینه کمتر را برای شما به ارمغان می آورد، این گزینه مقرون به صرفه ترین در دراز مدت است.
ما راه حل های ذخیره سازی کنترل رطوبت کابینت های خشک SMT را برای صنایع زیر ارائه می دهیم:
تولید الکترونیکی
نیمه هادی
دارویی
آزمایشگاه
هواپیمایی
نظامی
مزایای ذخیره سازی کنترل رطوبت کابینت خشک SMT
تفاوت بین ذخیره سازی کنترل رطوبت کابینت خشک SMT و کابینت های نیتروژن چیست؟
1. اصل کار
کابینت های ذخیره سازی با رطوبت کم از جذب رطوبت فیزیکی استفاده می کنند، قسمت اصلی واحد خشک است، واحد خشک به طور خودکار فرآیندهای گردش خون جذب و تخلیه رطوبت را تنظیم می کند، محدوده های RH مختلفی برای انتخاب شما وجود دارد، مانند 20-60٪ RH / 10-20٪ RH/<10%RH/<5%RH/<3%RH، به خواسته های خاص شما بستگی دارد.
کابینت های نیتروژن از تصفیه گاز N2 استفاده می کنند، گاز N2 پر شده، هوای داخل را به بیرون فشار می دهد، سپس RH را به مقدار تنظیم کمتر می کند، یک جریان سنج N2، شیر مغناطیسی و ماژول N2 مجهز به کابینت نیتروژن برای اهداف کنترل وجود دارد. رطوبت 1-60٪ RH قابل تنظیم است، اما به تامین مداوم N2 نیاز دارد، هزینه آن بالا است.
2. سرعت رطوبت زدایی
سرعت رطوبت زدایی کابینت های نیتروژن سریعتر از ذخیره سازی کنترل رطوبت کابینت های خشک SMT است، هنگامی که N2 به داخل کابینت می رود، RH داخلی می تواند در عرض چند دقیقه به 1٪ RH برسد، با این حال، کابینت خشک الکترونیکی باید فرآیندهای جذب و خسته کننده RH را تجربه کند. کندتر است، معمولاً در عرض 10-30 دقیقه، بسته به محدوده RH خاص.
3. کاربرد
اگر محصولات فقط به رطوبت حساس هستند، ذخیره سازی کنترل رطوبت کابینت خشک SMT بهترین انتخاب است، اگر محصولات هم به رطوبت و هم حساس به اکسیژن هستند، مانند مس، کریستال، نقره، کابینت N2 بهتر است.
برای جزئیات بیشتر در مورد ذخیره سازی کنترل رطوبت کابینت های خشک SMT، لطفاً از وب سایت ما www.climatestsymor.com بازدید کنید یا مستقیماً به sales@climatestsymor.com ایمیل ارسال کنید، ما در سریع ترین زمان شما را بازگردانیم، برای همکاری احتمالی خوش آمدید.
