به دنبال کابینت تست دما هستید؟ آن را در Climates Symor® بیابید، کابینت تست دما ابزار اصلی آزمایش و ارائه بهترین محصولات قابل اعتماد و با کیفیت به مشتریان است، به شما کمک می کند قبل از رفتن به بازار، خرابی های مکانیکی یا تولیدی در محصولات خود را پیش بینی کنید.

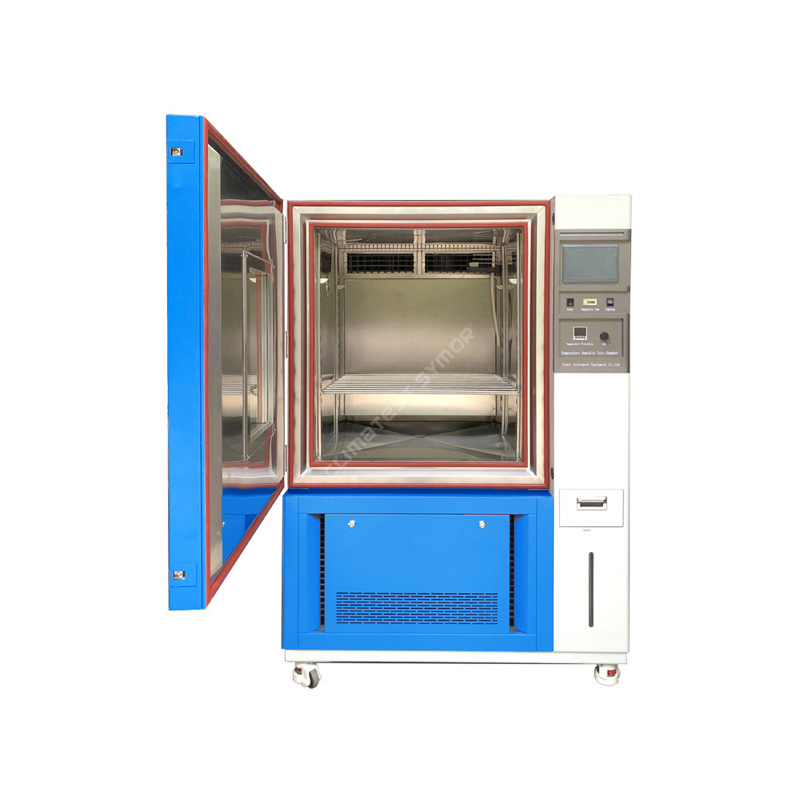

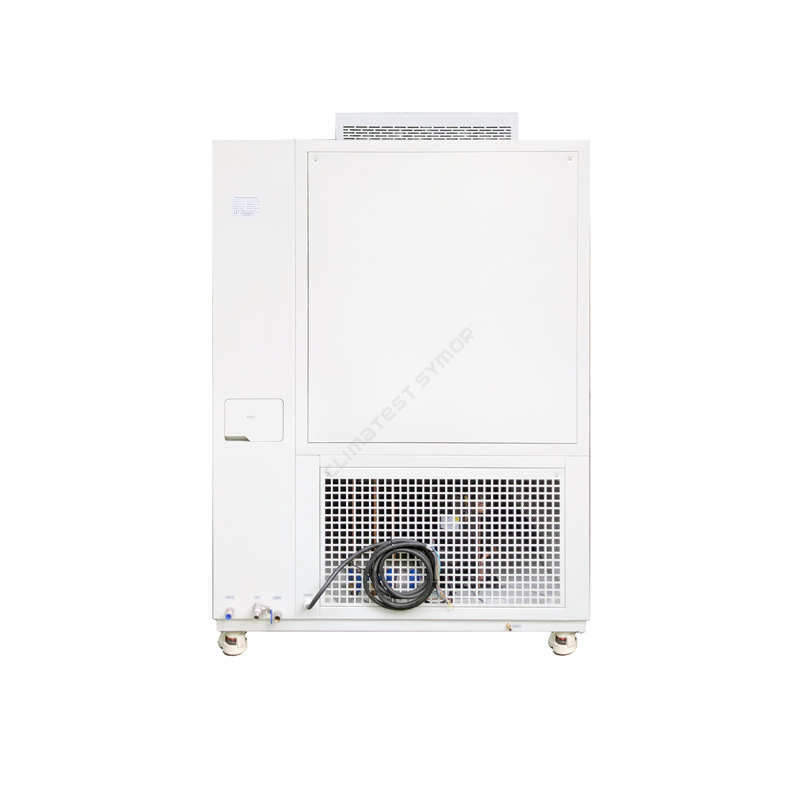

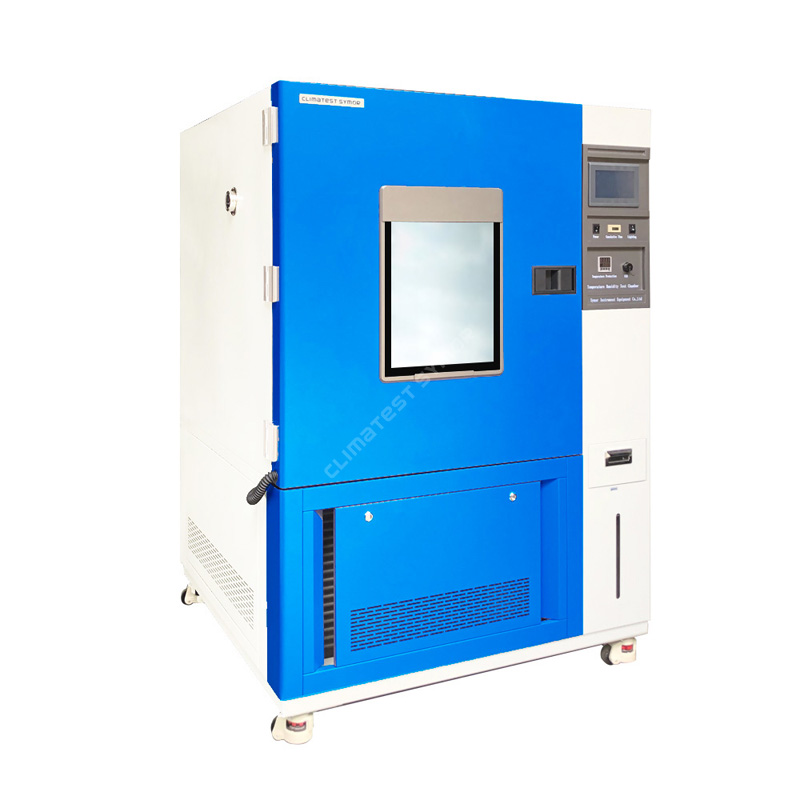

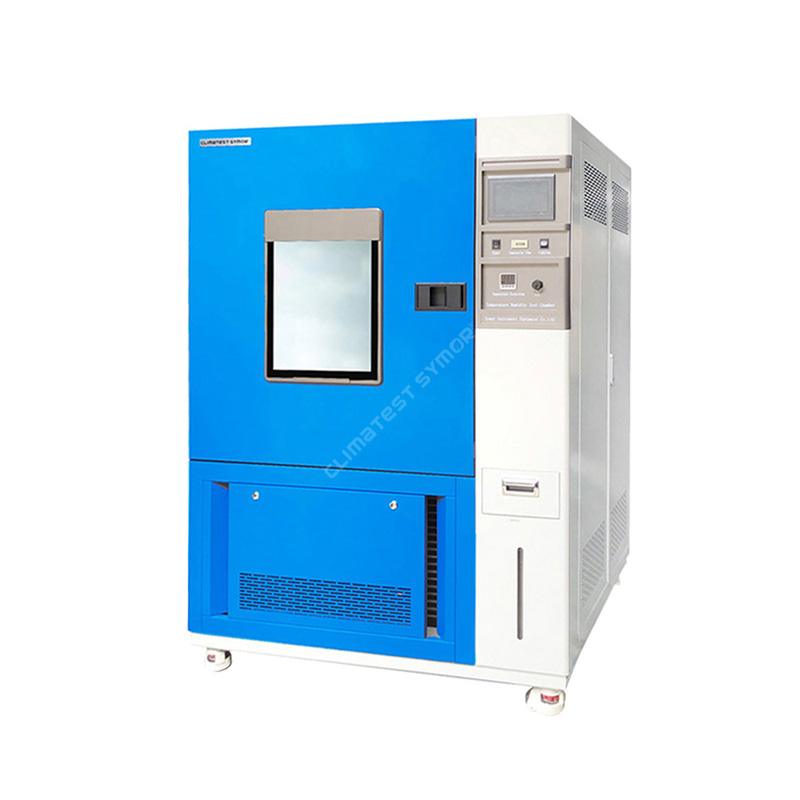

مدل: TGDW-500
ظرفیت: 500 لیتر
قفسه: 2 عدد
رنگ آبی
ابعاد داخلی: 800×700×900 میلی متر
ابعاد خارجی: 1350×1300×2200 میلی متر
شرح:
کابینت تست دما محفظه تست چرخه حرارتی است، Climates Symor® سازنده محفظه تست محیطی در چین است، این شرکت خط تولید کابینت های تست دما را ایجاد کرده است و به طیف گسترده ای از صنایع مانند خودروسازی، هوافضا، داروسازی، مواد غذایی و صنایع الکترونیک محفظه آزمایش آب و هوایی برای آزمایش عملکرد قابلیت اطمینان محصولات و مواد در دماهای شدید مورد استفاده قرار می گیرد. برای اطلاع از جزئیات می توانید روی ویدیوی زیر کلیک کنید:
مشخصات
مدل |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
ابعاد داخلی W*D*H(mm) |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
ابعاد خارجی W*D*H(mm) |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
محدوده دما |
مدل A: -20°C~+150°C; مدل B: -40°C~+150°C; مدل C: -70°C~+150°C |
||||||
نوسان دما |
≤±0.5 درجه سانتی گراد |
||||||
یکنواختی دما |
≤2.0 درجه سانتی گراد |
||||||
نرخ گرمایش |
2.0 ~ 3.0 درجه سانتیگراد در دقیقه |
||||||
نرخ خنک کننده |
0.7 تا 1.0 درجه سانتیگراد در دقیقه |
||||||
متریال داخلی |
فولاد ضد زنگ برس خورده SUS#304 ضد خوردگی |
||||||
مواد بیرونی |
صفحات فولادی نورد سرد تقویت شده با پاشش پودر الکترواستاتیک |
||||||
عایق |
فوم پشم فایبرگلاس / پلی اورتان بسیار ریز |
||||||
کنترل کننده قابل برنامه ریزی |
کنترلر صفحه لمسی قابل برنامه ریزی 7 اینچی |
||||||
سیستم گردش خون |
موتورهای مقاوم در برابر صدای کم و دمای بالا، فن سانتریفیوژ چند لنگه از نوع فولاد ضد زنگ و محور بلند |
||||||
سیستم گرمایش |
بخاری NiCr، سیستم مستقل |
||||||
سیستم تبرید |
کمپرسورهای تبرید هرمتیک فرانسه "TECUMSEH"، حالت خنک کننده واحد / حالت خنک کننده دوگانه (خنک کننده هوا) |
||||||
دستگاه های حفاظتی |
حفاظت در برابر نشت و قطع، فشار بیش از حد کمپرسور، گرمای بیش از حد، حفاظت در برابر جریان بیش از حد، حفاظت از فیوزینگ اضافه بار، هشدار سیگنال صوتی |
||||||
منبع تغذیه |
AC220V/380V/400V ·50HZ/60HZ |
حفاظت ایمنی:
· محدود کننده دما مستقل: خاموش و زنگ مستقل برای اهداف حفاظت حرارتی در طول آزمایش.
· سیستم تبرید: حفاظت در برابر حرارت، جریان بیش از حد و فشار بیش از حد کمپرسور.
· محفظه تست: حفاظت از دمای بیش از حد، گرمای بیش از حد فن و موتور، خرابی فاز/معکوس، زمان بندی کل تجهیزات.
· سایر موارد: حفاظت در برابر نشت و قطع، حفاظت از فیوزینگ اضافه بار، زنگ سیگنال صوتی، حفاظت در برابر نشت برق، و حفاظت از اضافه بار.
ویژگی های بهترین کابینت تست دما:
· محدوده کنترل دما از -20℃/-40℃/-60℃/-70℃/-85℃ تا 180℃
· حجم های مختلف از 50 لیتر تا 1000 لیتر
· منطقه تست توسط فولاد ضد زنگ SUS#304 برس خورده ساخته شده است.
· خنک کننده هوا، تبرید تک مرحله ای و دو مرحله ای
· نصب آسان، کارکرد آسان و سر و صدای کم
· وسایل حفاظتی ایمنی
· پنجره مشاهده شفاف موثر با نور برای مشاهده بهتر.
· سوراخ تست قطر 25 میلی متر برای سیم برق یا سیم سیگنال.
·کمپرسورهای برودتی "Tecumseh" وارداتی اصل فرانسه
کنترلر صفحه نمایش لمسی LCD قابل برنامه ریزی:
· کنترلر صفحه نمایش لمسی قابل برنامه ریزی 7 اینچی ژاپن
PID تنظیم خودکار و عملکرد خود تشخیصی
· موجود در تنظیم مقدار ثابت و تنظیم برنامه
· نمایش منحنی بیدرنگ و تاریخی دما و رطوبت · برنامه 100 گروه با حافظه 999 بخش. هر بخش 99 ساعت 59 دقیقه · داده های تست را می توان از طریق رابط USB به کامپیوتر بارگیری کرد
چرخه حرارتی چیست؟
چرخه حرارتی معمولاً برای ارزیابی عملکرد قابلیت اطمینان محصول استفاده می شود، یک محفظه چرخه حرارتی سطح بالا عملکرد، عملکرد و ایمنی محصولات شما را تضمین می کند.
به زبان ساده، چرخه حرارتی که به آن ترموسایکلینگ نیز گفته می شود، دوام و نقاط شکست محصولات، مواد جدید یا اجزا را در محیط های متناوب با دمای بالا و پایین تعیین می کند، این تغییرات مداوم دما شرایط استفاده عادی را شبیه سازی می کند که ممکن است محصولات در زندگی واقعی با آن مواجه شوند. چرخه حرارتی برای تشخیص عیوب در مراحل اولیه مانند پدیده های شکستگی، ترک خوردگی، اتصال کوتاه و تاب برداشتن استفاده می شود.
چرخه حرارتی مشابه تست شوک حرارتی است. تفاوت اصلی بین این دو در سرعت این تغییرات دما است. تست شوک حرارتی محصولات را در دمای بسیار بالا قرار می دهد، سپس به سرعت به دمای بسیار پایین منتقل می شود در حالی که چرخه دما تدریجی تر است.
کابینت تست دما چگونه کار می کند؟
محفظه تست دما یا محفظه چرخه دما، از همرفت هوای اجباری در داخل منطقه آزمایش برای انجام آزمایشهای گرمایش و سرمایش استفاده میکند، هدف ارزیابی قابلیت اطمینان محصول در دماهای شدید است.
برای تحقق کنترل دما، محفظه آزمایش باید قادر به انجام دو عملکرد باشد: گرمایش و سرمایش، دمای یکنواخت نیز باید به طور مساوی در داخل منطقه آزمایش توزیع شود، Climates Symor® امکان دستیابی به درجه بالایی از یکنواختی دما را در کل فراهم می کند. منطقه آزمایش
اتاق تست دما سیستم خنک کننده مکانیکی و سیستم گرمایش مکانیکی را برای انجام آزمایشات روی محصولات اتخاذ می کند:
سیستم گرمایش مکانیکی متشکل از عناصر گرمایش الکتریکی است که در نزدیکی سیستم تهویه قرار گرفته اند، به طوری که هوای گرم گرم شده از ورودی هوا به منطقه آزمایش منتقل می شود، سپس از خروجی هوا خارج می شود، در همین حال، فن های گریز از مرکز در پشت هوا وجود دارد. ورودی، به طوری که هوای گرم را منفجر می کند تا به یکنواختی بهتر برسد.
سیستم خنک کننده مکانیکی از یک سیستم مدار بسته تشکیل شده است که دارای اجزای اصلی زیر است:
· شیر کنترل
·کندانسور
· اواپراتور
· کمپرسور
سیستم تبرید در یک محفظه آزمایش حرارتی به دو مرحله و دو مرحله طبقه بندی می شود، تک مرحله با دمای -40 درجه سانتیگراد و بالاتر و مرحله دوگانه (همچنین سیستم آبشاری نیز نامیده می شود) با دمای زیر 40 درجه سانتیگراد است.
وقتی کابینت تست دمای Climates Symor® را انتخاب می کنید چه چیزی را دریافت می کنید؟
Climates Symor® به عنوان یک کابینت تست دما در چین، موارد زیر را ارائه می دهد:
· اندازه های مختلف، شرایط آب و هوایی مختلف، کاربردهای مختلف در محفظه چرخه دمای Climates Symor®، دما از -70 درجه سانتیگراد تا +180 درجه سانتیگراد و رطوبت نسبی تا 98٪ RH ترکیب شده است.
·Climates Symor® بر فناوری ساخت محفظه آزمایش محیطی اصلی تسلط دارد، با روشی منحصر به فرد برای ایجاد شرایط دمایی همگن برای کل کار.
·خدمات و پشتیبانی مطمئن باشید: Climates Symor® تضمین میکند که مشتریان ما خدمات و پشتیبانی سریع را برای ماشینهای خود دریافت میکنند، ما پشتیبانی آنلاین، خط تلفن تماس و راهنمای ویدیویی را ارائه میکنیم.
· گزینه ها و لوازم جانبی برای انتخاب: هر اتاق چرخه دمای Climates Symor® دارای مجموعه گسترده ای از گزینه ها و لوازم جانبی است، بنابراین نیازهای خاص مشتریان را می توان سفارشی کرد.
تفاوت بین کابینت تست دمای Climates Symor® و سایر برندهای چینی چیست؟
به عنوان یک کابینت تست دما در چین، Climates Symor® دارای مزایای زیر است:
1. Climates Symor® یک دستگاه تصفیه آب در داخل محفظه نصب می کند که قادر است ذرات و ناخالصی ها را از آب فیلتر کند، علاوه بر این، مکمل آب خودکار است، اما رقبای ما ندارند، آنها هنوز باید آب را به صورت دستی اضافه کنند.
2. Climates Symor® بر فناوری تولید محفظه آزمایش محیطی با حقوق مالکیت معنوی مستقل و پتنت های طراحی تسلط دارد.
3. Climates Symor® از کنترلر صفحه نمایش لمسی قابل برنامه ریزی ال سی دی ژاپن با کارکرد آسان استفاده می کند.
اجزای الکتریکی Climates Symor® محفظه دمای پایین از برند اشنایدر هستند، در صورت بروز هر گونه خرابی به راحتی می توان جایگزینی در بازار محلی خود پیدا کرد، اما رقبای ما از مارک های محلی استفاده می کنند.
Climates Symor® یک کابینت تست دما پیشرو است، این شرکت در تلاش است تا بهترین تجهیزات تست محیطی را ارائه دهد و هدف آن ارائه خدمات به مشتریان در سراسر جهان است.
کاربرد:
اتاق تست دما به طور گسترده در صنایع زیر استفاده می شود:
صنعت الکترونیک و نیمه هادی:
قابلیت اطمینان ذاتی قطعات الکترونیکی توسط طرح طراحی قابلیت اطمینان تعیین می شود. در طول فرآیند تولید، به دلیل نوسانات عوامل انسانی یا مواد اولیه، پارامترهای فرآیند و شرایط تجهیزات، محصول نهایی نمیتواند به قابلیت اطمینان مورد انتظار دست یابد. در هر دسته از محصولات نهایی، همیشه عیوب پنهانی وجود دارد که به صورت شکست زودهنگام تحت شرایط استرس خاص ظاهر می شود.
بنابراین لازم است اقدامات لازم جهت غربالگری این قطعات الکترونیکی با خرابی اولیه تا حد امکان قبل از نصب بر روی دستگاه انجام شود و بدین منظور کابینت تست دما یکی از تجهیزات غربالگری در فرآیند کنترل کیفی اولیه می باشد.
1. تست دمای بالا کابینت تست دما
غربالگری دمای بالا معمولاً روی دستگاه های نیمه هادی اعمال می شود که در دمای بالا به مدت 24 تا 168 ساعت ذخیره می شوند. بیشتر خرابیهای قطعات الکترونیکی ناشی از آلودگی سطح، اتصال ضعیف و لایههای اکسید معیوب است که ارتباط نزدیکی با دمای بالا دارد.
تنش حرارتی و مدت زمان غربالگری اجزای مختلف الکترونیکی باید به طور مناسب انتخاب شود تا از مکانیسمهای خرابی جدید جلوگیری شود. غربالگری در دمای بالا ساده، ارزان است و می تواند بر روی بسیاری از قطعات اجرا شود.
2. تست دمای پایین کابینت تست دما
هر چند وقت یکبار قطعات الکترونیکی در دمای پایین خراب می شوند؟ اکثر قطعات الکترونیکی دارای محدوده دمای کاری هستند، فراتر از این محدوده، از کار میافتند یا عملکرد کاهش مییابد، تغییر دما تأثیر زیادی بر هدایت، ولتاژ و جریان دستگاههای نیمهرسانا دارد. امروزه، یک تراشه اغلب حاوی میلیونها ترانزیستور و اجزای دیگر است، تجمع هر انحراف کوچک تأثیر زیادی بر عملکرد نهایی آنها دارد، محفظه آزمایش حرارتی شرایط تست دمای پایین را شبیهسازی میکند و به تولیدکنندگان کمک میکند تا دادهها را برای مرجع در تمام شرایط فوق جمعآوری کنند.
3. تست چرخه دما کابینت تست دما
با توجه به اصل انبساط گرما و انقباض سرد، دستگاه های الکترونیکی در حین استفاده با شرایط دمایی محیطی متفاوتی مواجه می شوند و آنهایی که مقاومت حرارتی ضعیفی دارند مستعد خرابی هستند، کابینت تست دما چرخه های دما را بین دماهای بسیار بالا و پایین شبیه سازی می کند که می تواند به طور موثر محصولات را حذف کند. نقص عملکرد حرارتی
صنعت خودرو:
محفظه تست دما یکی از حیاتی ترین تجهیزات شبیه سازی محیط در صنعت خودرو است، محصولات از طریق آزمایش های محیطی دچار "شکنجه" می شوند، قطعات خودرو به شدت تست می شوند، مشکلات بررسی می شوند و برنامه های طراحی اولیه محصول به طور مکرر مورد بازنگری قرار می گیرند تا به طور مداوم بهبود یابد. کیفیت
1) تست دمای بالا: محیط دمای بالا باعث ایجاد اثرات حرارتی می شود که باعث نرم شدن، انبساط و تبخیر، گازی شدن، ترک خوردن، ذوب و پیری قطعات خودرو می شود، سپس خودروها دچار خرابی مکانیکی، خرابی در برخورد، عایق بندی ضعیف سیستم های مدار خواهند شد. و بیشتر.
2) آزمایش دمای پایین: محیط دمای پایین باعث انقباض فیزیکی، انجماد روغن، کاهش استحکام مکانیکی، شکنندگی مواد، از دست دادن خاصیت ارتجاعی و یخ و موارد دیگر می شود، سپس خودرو ترک خوردگی، شکست مکانیکی، افزایش سایش، شکست آب بندی و خطاهای عایق ظاهر می شود. سیستم مدار
3) تست حرارت مرطوب: رطوبت محیط باعث خوردگی روی سطح فلز می شود که منجر به خراب شدن مواد، استحکام الکتریکی و کاهش مقاومت عایق می شود.
صنعت پلاستیک:
محصولات پلاستیکی در همه جا در زندگی روزمره ما وجود دارند که شامل لوازم خانگی، بطری ها و ظروف، قطعات خودرو و غیره می شود. به عنوان مثال، بطری ها/کیسه های پلاستیکی مزایای فرآیند ساده، صرفه جویی در مواد و فضای کمتر در فرآیند گردش خون را دارند. به طور گسترده در بسته بندی محصولات، به ویژه بسته بندی مواد غذایی و نوشیدنی استفاده می شود.
با این حال، تغییرات دما و رطوبت بر عملکرد بطری ها / کیسه های پلاستیکی تأثیر می گذارد، آنها در دماهای بالا نرم و در دمای پایین سخت / شکننده می شوند. رطوبت نسبی بالا می تواند مواد آلی را تضعیف کند و رطوبت می تواند در داخل بسته بندی متراکم شود و باعث خوردگی یا آسیب های دیگر شود، بطری ها/کیسه های پلاستیکی در برابر عوامل نامطلوب مانند دما و رطوبت در هنگام گردش مقاومت ضعیفی دارند. برای بهبود کیفیت و تقویت رقابت، تولیدکنندگان محصولات پلاستیکی در حال حاضر توجه زیادی به تست قابلیت اطمینان محصولات خود در مرحله تحقیق و توسعه دارند.
محفظه تست دما راه حلی مقرون به صرفه برای انواع نیازهای آزمایشی ارائه می دهد که به شرکت ها کمک می کند تا در مدت کوتاهی عیوب بالقوه محصولات خود را بیابند و مرجع داده خوبی برای بهبود کیفیت محصول خود فراهم می کند.
علاوه بر این، کابینت تست دما نیز در صنایع ارتباطات، داروسازی، Aerosapce، نظامی، بسته بندی استفاده می شود، تست های مختلف با توجه به نیاز خاص مشتریان انجام می شود.
بسته بندی و ارسال کابینت تست دما
مرحله اول: برای ضد آب و ضد گرد و غبار، فیلم نازک را روی کل کابینت تست دما بپیچید.
مرحله دوم: فوم حبابدار را روی کابینت تست دما محکم ببندید و سپس دستگاه را با یک کیسه پلاستیکی بزرگ بپوشانید.
مرحله سوم: کابینت تست دما را در یک جعبه پلیوود تقویتشده با پالت در پایین قرار دهید.
بسته بندی آن به اندازه کافی مستحکم است که در برابر حمل و نقل دریایی و ریلی ناهموار مقاومت کند و اطمینان حاصل کند که محصول به طور ایمن به مشتریان تحویل داده می شود.
اتاقهای آزمایش دما معمولاً توسط دریا، جاده و راهآهن ارسال میشوند، Climates Symor® به رزرو کشتی برای مشتریان کمک میکند و به طور کامل به نیازهای حمل و نقل خاص مشتریان کمک میکند، اینکوترمهای مختلف مانند EXW، FOB، CIF، DDU و DDP در دسترس هستند.
