آیا به دنبال یک محفظه تست حرارتی قابل اعتماد هستید؟ محفظه آزمایش حرارتی قابل برنامه ریزی دمای بالا، دمای پایین و شرایط چرخه دما را برای آزمایش عملکرد قابلیت اطمینان محصولات و مواد در شرایط محیطی شدید شبیه سازی می کند.

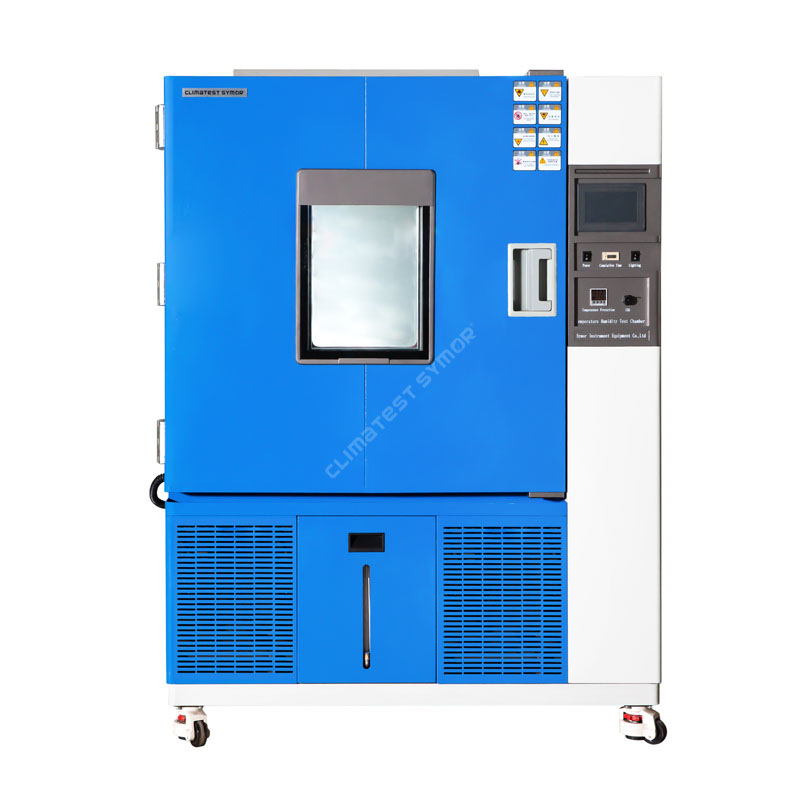

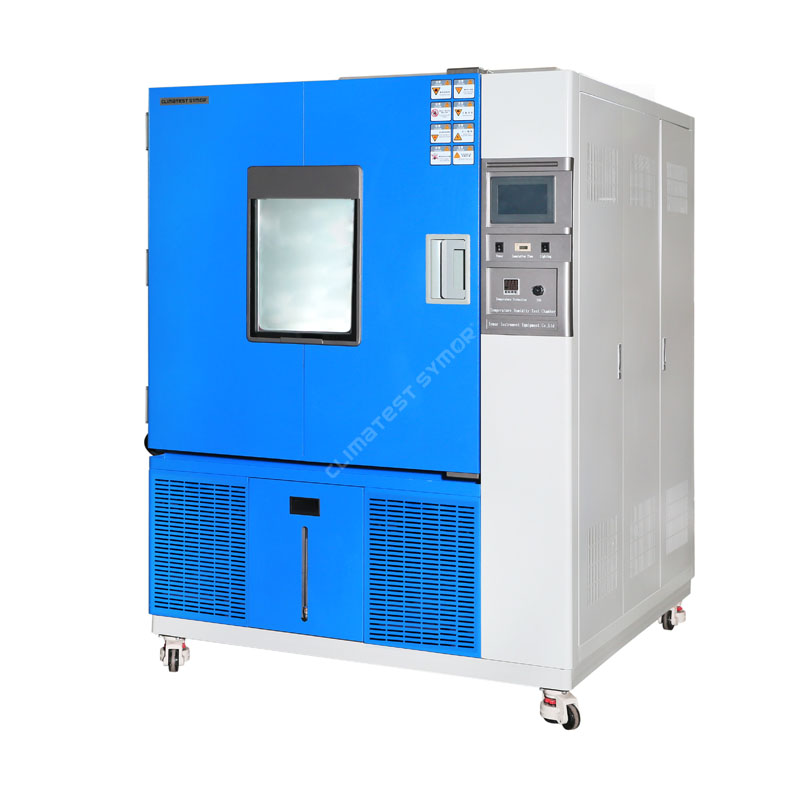

مدل: TGDW-1000
ظرفیت: 1000 لیتر
قفسه: 2 عدد
رنگ آبی
ابعاد داخلی: 1000×1000×1000 میلی متر
ابعاد خارجی: 1560×1610×2240 میلی متر
شرح:
Climates Symor® تولید کننده و کارخانه محفظه تست حرارتی در چین است، محفظه تست حرارتی برای آزمایش تغییرات عملکرد محصولات تحت شرایط چرخه دمای مداوم استفاده می شود که مرجع خوبی برای کنترل کیفیت قبل از شروع تولید انبوه است. Climates Symor® هر دو مدل رومیزی و روی زمین را برای برآورده کردن نیازهای آزمایشی خاص شما ارائه می دهد، می توانید برای یادگیری جزئیات، روی ویدیوی زیر کلیک کنید:
مشخصات
مدل | TGDW-50 | TGDW-100 | TGDW-150 | TGDW-250 | TGDW-500 | TGDW-800 | TGDW-1000 |
ابعاد داخلی W*D*H(mm) | 350×320×450 | 500×400×500 | 500×500×600 | 600×500×810 | 800×700×900 | 1000×800×1000 | 1000×1000×1000 |
ابعاد خارجی W*D*H(mm) | 950×950×1400 | 1050×1030×1750 | 1050×1100×1850 | 1120×1100×2010 | 1350×1300×2200 | 1560×1410×2240 | 1560×1610×2240 |
محدوده دما | مدل A: -20°C~+150°C; مدل B: -40°C~+150°C; مدل C: -70°C~+150°C | ||||||
نوسان دما | ≤±0.5 درجه سانتی گراد | ||||||
یکنواختی دما | ≤2.0 درجه سانتی گراد | ||||||
نرخ گرمایش | 2.0 ~ 3.0 درجه سانتیگراد در دقیقه | ||||||
نرخ خنک کننده | 0.7 تا 1.0 درجه سانتیگراد در دقیقه | ||||||
متریال داخلی | فولاد ضد زنگ برس خورده SUS#304 ضد خوردگی | ||||||
مواد بیرونی | صفحات فولادی نورد سرد تقویت شده با پاشش پودر الکترواستاتیک | ||||||
عایق | پشم فایبرگلاس فوق ریز / فوم پلی اورتان | ||||||
کنترل کننده قابل برنامه ریزی | کنترلر صفحه لمسی 7 اینچی وارداتی UNIQUE (UMC). | ||||||
سیستم گردش خون | موتورهای مقاوم در برابر صدای کم و دمای بالا، فن سانتریفیوژ چند لنگه از نوع فولاد ضد زنگ و محور بلند | ||||||
سیستم گرمایش | بخاری NiCr، سیستم مستقل | ||||||
سیستم تبرید | کمپرسورهای تبرید هرمتیک فرانسه "TECUMSEH"، حالت خنک کننده واحد / حالت خنک کننده دوگانه (خنک کننده هوا) | ||||||
دستگاه های حفاظتی | حفاظت در برابر نشتی و قطع، فشار بیش از حد کمپرسور، گرمای بیش از حد، حفاظت در برابر جریان بیش از حد، حفاظت از فیوزینگ اضافه بار، هشدار سیگنال صوتی | ||||||
منبع تغذیه | AC220V/380V/400V ·50HZ/60HZ |
حفاظت ایمنی:
· محدود کننده دما مستقل: خاموش و زنگ مستقل برای اهداف حفاظت حرارتی در طول آزمایش.
· سیستم تبرید: حفاظت در برابر حرارت، جریان بیش از حد و فشار بیش از حد کمپرسور.
· محفظه تست: حفاظت از دمای بیش از حد، گرمای بیش از حد فن و موتور، خرابی فاز/معکوس، زمان بندی کل تجهیزات.
· سایر موارد: حفاظت در برابر نشت و قطع، حفاظت از فیوزینگ اضافه بار، زنگ سیگنال صوتی، حفاظت در برابر نشت برق، و حفاظت از اضافه بار.
ویژگی های محفظه تست حرارتی:
· محدوده کنترل دما از -20℃/-40℃/-60℃/-70℃/-85℃ تا 180℃
· حجم های مختلف از 50 لیتر تا 1000 لیتر برای انتخاب
· کنترل کننده صفحه نمایش لمسی LCD قابل برنامه ریزی
· کنترل دما و نمایش دقیق
· خنک کننده هوا، سیستم آبشاری برای زیر 40 درجه سانتیگراد
· نصب آسان، کارکرد آسان و سر و صدای کم
· سیستم حفاظتی ایمنی
کنترلر صفحه نمایش لمسی LCD قابل برنامه ریزی:
· کنترلر صفحه نمایش لمسی قابل برنامه ریزی 7 اینچی ژاپن
PID تنظیم خودکار و عملکرد خود تشخیصی
· تنظیم مقدار ثابت و تنظیم برنامه هر دو در دسترس هستند
· نقطه تنظیم دما و نمایش منحنی دمای بیدرنگ · برنامه 100 گروه با حافظه 999 بخش. هر بخش 99 ساعت 59 دقیقه · داده های تست را می توان در صورت نیاز از طریق رابط USB دانلود کرد
اتاق تست حرارتی چگونه کار می کند؟
محفظه تست حرارتی یا محفظه تست محیطی، از همرفت هوای اجباری برای انجام تستهای گرمایش و سرمایش در داخل منطقه آزمایش استفاده میکند، هدف ارزیابی دوام یک محصول در دماهای شدید است.
برای تحقق کنترل دما، محفظه آزمایش باید قادر به انجام دو عملکرد باشد: گرمایش و سرمایش، دمای یکنواخت نیز باید به طور مساوی در داخل منطقه آزمایش توزیع شود، Climates Symor® بر تکنیک های اصلی توزیع یکنواخت هوا مسلط است و این امکان را فراهم می کند که دستیابی به درجه بالایی از یکنواختی مقادیر دما در کل منطقه آزمایش.
اتاق تست حرارتی از سیستم خنک کننده مکانیکی و سیستم گرمایش مکانیکی برای انجام آزمایشات روی محصولات استفاده می کند:
سیستم گرمایش مکانیکی متشکل از عناصر گرمایش الکتریکی است که در نزدیکی سیستم تهویه قرار گرفته اند، به طوری که هوای گرم گرم شده از ورودی هوا به منطقه آزمایش منتقل می شود، سپس از خروجی هوا خارج می شود، در همین حال، فن های گریز از مرکز در پشت هوا وجود دارد. ورودی، به طوری که هوای گرم را منفجر می کند تا به یکنواختی بهتر برسد.
سیستم خنک کننده مکانیکی از یک سیستم مدار بسته تشکیل شده است که دارای اجزای اصلی زیر است:
· شیر کنترل
·کندانسور
· اواپراتور
· کمپرسور
سیستم تبرید در یک محفظه تست حرارتی به دو مرحله تک مرحله ای و دو مرحله ای طبقه بندی می شود، مرحله تک مرحله ای با دمای -40 درجه سانتیگراد و بالاتر و مرحله دوگانه (همچنین سیستم آبشاری نیز نامیده می شود) با دمای زیر 40 درجه سانتیگراد است.
تفاوت کیفیت بین اتاق تست حرارتی Climates Symor® و سایر برندها در چین چیست؟
1. Climates Symor® یک دستگاه تصفیه آب در داخل محفظه نصب می کند که قادر است ذرات و ناخالصی های آب را فیلتر کند، علاوه بر این، مکمل آب به صورت خودکار است، اما رقبای ما ندارند، آنها هنوز باید آب را به صورت دستی اضافه کنند.
2. Climates Symor® بر فناوری تولید محفظه آزمایش محیطی با حقوق مالکیت معنوی مستقل و پتنت های طراحی تسلط دارد.
3. Climates Symor® از کنترلر صفحه نمایش لمسی قابل برنامه ریزی ال سی دی ژاپن با کارکرد آسان استفاده می کند.
4. Climates Symor® اجزای الکتریکی هسته محفظه تست دما (کنتاکتور AC، SSR، سوئیچ ها) از برند اشنایدر هستند، در صورت بروز هر گونه خرابی به راحتی می توان جایگزینی در بازار محلی خود پیدا کرد، اما رقبای ما از مارک های محلی استفاده می کنند.
ویژگی های محفظه تست حرارتی:

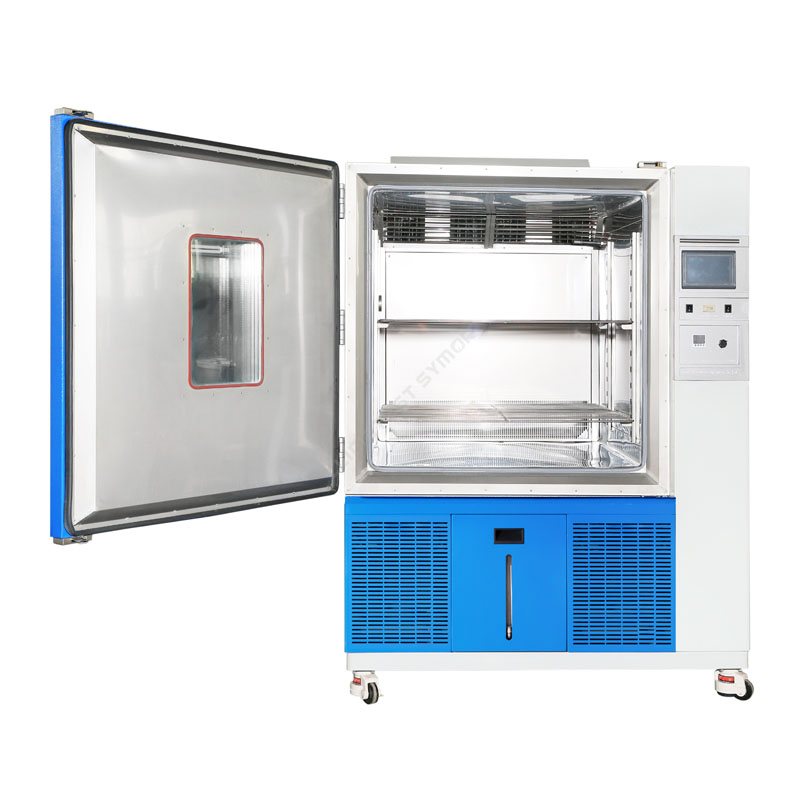

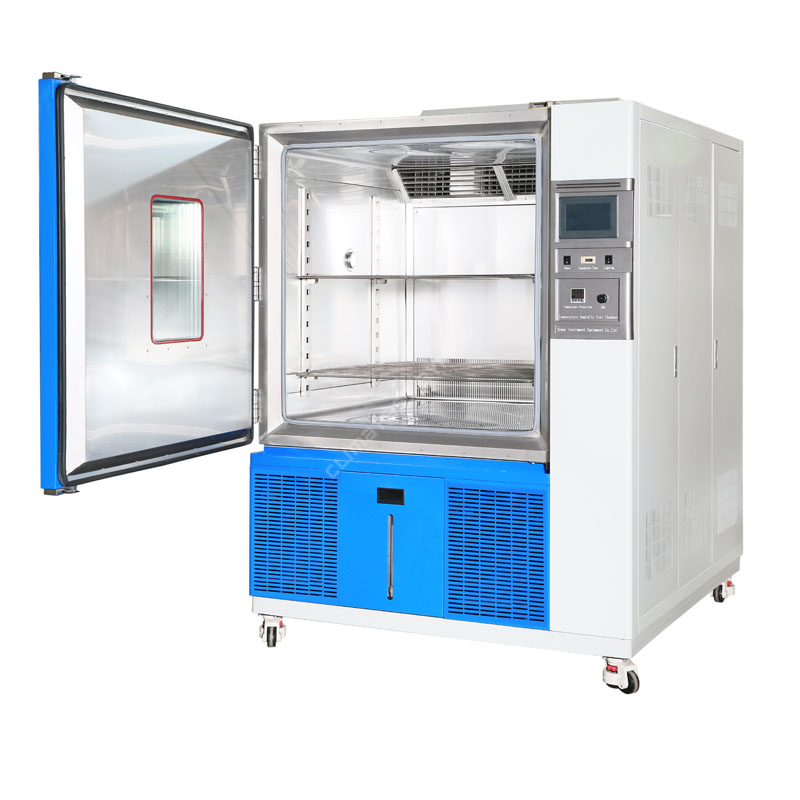

· منطقه تست توسط فولاد ضد زنگ SUS#304 برس خورده ساخته شده است.
· پنجره مشاهده شفاف موثر با نور برای مشاهده آزمایش در هر زمان.
· پورت کابل با قطر 25 میلی متر برای سیم کشی برای ادامه آزمایش بار.
·کمپرسورهای برودتی "Tecumseh" وارداتی اصل فرانسه
کاربرد:
اتاق تست حرارتی دمای بالا، دمای پایین و شرایط آب و هوایی متناوب را برای آزمایش عملکرد محصولات و مواد در شرایط آب و هوایی شدید شبیهسازی میکند، اتاق تست حرارتی برای صنایع زیر قابل استفاده است:
صنعت الکترونیک و نیمه هادی:
قابلیت اطمینان ذاتی قطعات الکترونیکی به طرح طراحی قابلیت اطمینان بستگی دارد. در طول فرآیند تولید، به دلیل نوسانات عوامل انسانی یا مواد اولیه، پارامترهای فرآیند و شرایط تجهیزات، محصول نهایی نمیتواند به قابلیت اطمینان مورد انتظار دست یابد. در هر دسته از محصولات نهایی، همیشه عیوب پنهانی وجود دارد که به صورت شکست زودهنگام تحت شرایط استرس خاص ظاهر می شود.
بنابراین لازم است اقدامات لازم جهت غربالگری این قطعات الکترونیکی با خرابی اولیه تا حد امکان قبل از نصب بر روی دستگاه انجام شود و بدین منظور اتاق تست حرارتی یکی از تجهیزات غربالگری در فرآیند کنترل کیفی اولیه می باشد.
1. تست دمای بالا اتاق تست حرارتی
غربالگری دمای بالا معمولاً روی دستگاه های نیمه هادی اعمال می شود که در دمای بالا به مدت 24 تا 168 ساعت ذخیره می شوند. بیشتر خرابیهای قطعات الکترونیکی ناشی از آلودگی سطح، اتصال ضعیف و لایههای اکسید معیوب است که ارتباط نزدیکی با دمای بالا دارد.
تنش حرارتی و مدت زمان غربالگری اجزای مختلف الکترونیکی باید به طور مناسب انتخاب شود تا از مکانیسمهای خرابی جدید جلوگیری شود. غربالگری در دمای بالا ساده، ارزان است و می تواند بر روی بسیاری از قطعات اجرا شود.
2. تست گردش دمای اتاق تست حرارتی
با توجه به اصل انبساط گرما و انقباض سرد، دستگاههای الکترونیکی در حین استفاده با شرایط دمایی محیط متفاوتی مواجه میشوند و آنهایی که مقاومت حرارتی ضعیفی دارند مستعد خرابی هستند، اتاق تست حرارتی چرخههای دما را بین دماهای بسیار بالا و پایین شبیهسازی میکند که میتواند به طور موثر محصولات را حذف کند. نقص عملکرد حرارتی شرایط غربالگری متداول برای قطعات 55- تا 125+ درجه سانتیگراد و 5 تا 10 سیکل است، هنوز هم به نیازهای خاص بستگی دارد.
3. تست دمای پایین اتاق تست حرارتی
هر چند وقت یکبار قطعات الکترونیکی در دمای پایین خراب می شوند؟ اکثر قطعات الکترونیکی دارای محدوده دمای کاری هستند، فراتر از این محدوده، از کار میافتند یا عملکرد کاهش مییابد، تغییر دما تأثیر زیادی بر هدایت، ولتاژ و جریان دستگاههای نیمهرسانا دارد. امروزه، یک تراشه اغلب حاوی میلیونها ترانزیستور و اجزای دیگر است، تجمع هر انحراف کوچک تأثیر زیادی بر عملکرد نهایی آنها دارد، محفظه آزمایش حرارتی شرایط تست دمای پایین را شبیهسازی میکند و به تولیدکنندگان کمک میکند تا دادهها را برای مرجع در تمام شرایط فوق جمعآوری کنند.
صنعت خودرو:
محفظه تست حرارتی یکی از حیاتی ترین تجهیزات شبیه سازی محیط در صنعت خودرو است، محصولات از طریق آزمایش های زیست محیطی در حال تجربه "شکنجه" هستند، قطعات خودرو به شدت تست می شوند، مشکلات بررسی می شوند و برنامه های طراحی اولیه محصول به طور مکرر مورد بازنگری قرار می گیرند تا به طور مداوم بهبود یابد. کیفیت
1) تست دمای بالا: محیط دمای بالا باعث ایجاد اثرات حرارتی می شود که باعث نرم شدن، انبساط و تبخیر، گازی شدن، ترک خوردن، ذوب و پیری قطعات خودرو می شود، سپس خودروها دچار خرابی مکانیکی، خرابی در برخورد، عایق بندی ضعیف سیستم های مدار خواهند شد. و بیشتر.
2) آزمایش دمای پایین: محیط دمای پایین باعث انقباض فیزیکی، انجماد روغن، کاهش استحکام مکانیکی، شکنندگی مواد، از دست دادن خاصیت ارتجاعی و یخ و موارد دیگر می شود، سپس خودرو ترک خوردگی، شکست مکانیکی، افزایش سایش، شکست آب بندی و خطاهای عایق ظاهر می شود. سیستم مدار
3) تست حرارت مرطوب: رطوبت محیط باعث خوردگی روی سطح فلز می شود که منجر به خراب شدن مواد، استحکام الکتریکی و کاهش مقاومت عایق می شود.
صنعت پلاستیک:
محصولات پلاستیکی همه جا در زندگی روزمره ما وجود دارند، شامل لوازم خانگی، بطری ها و ظروف، قطعات خودرو و غیره. به عنوان مثال، بطری ها/کیسه های پلاستیکی مزایای فرآیند ساده، صرفه جویی در مواد و فضای کمتر در فرآیند گردش را دارند و به طور گسترده در بسته بندی محصولات، به ویژه بسته بندی مواد غذایی و نوشیدنی استفاده می شود.
با این حال، تغییرات دما و رطوبت میتواند بر عملکرد بطریها/کیسههای پلاستیکی تأثیر بگذارد، آنها در دماهای بالا نرم و در دمای پایین سخت/شکننده میشوند. رطوبت نسبی بالا می تواند مواد آلی را تضعیف کند و رطوبت می تواند در داخل بسته بندی متراکم شود و باعث خوردگی یا آسیب های دیگر شود، بطری ها/کیسه های پلاستیکی در برابر عوامل نامطلوب مانند دما و رطوبت در هنگام گردش مقاومت ضعیفی دارند. برای بهبود کیفیت و تقویت رقابت، تولیدکنندگان محصولات پلاستیکی در حال حاضر توجه زیادی به تست قابلیت اطمینان محصولات خود در مرحله تحقیق و توسعه دارند.
محفظه تست حرارتی راه حلی مقرون به صرفه برای انواع نیازهای آزمایشی ارائه می دهد که به شرکت ها کمک می کند تا در مدت زمان کوتاهی عیوب بالقوه محصولات خود را کشف کنند و مرجع داده های خوبی برای بهبود کیفیت محصول خود ارائه دهند.
علاوه بر این، محفظه تست حرارتی نیز معمولا در صنایع ارتباطات، داروسازی، هوانوردی، نظامی، شیمیایی استفاده میشود، آزمایشهای مختلفی با توجه به نیاز خاص مشتریان انجام میشود.
بسته ها و حمل و نقل اتاق تست حرارتی
مرحله اول: فیلم نازک را روی کل محفظه آزمایش دما بپیچید تا هدف ضد آب و گرد و غبار باشد.
مرحله دوم: فوم حبابدار را روی محفظه تست دما محکم ببندید و سپس دستگاه را با یک کیسه پلاستیکی بزرگ بپوشانید.
مرحله سوم: محفظه آزمایش دما را در یک محفظه پلیوود تقویتشده با پالت در پایین قرار دهید.
بسته بندی آن به اندازه کافی مستحکم است که در برابر حمل و نقل دریایی و ریلی ناهموار مقاومت کند و اطمینان حاصل کند که محصول به طور ایمن به مشتریان تحویل داده می شود.
اتاق تست حرارتی را می توان از طریق دریا، جاده و راه آهن حمل کرد، Climates Symor® به رزرو برای مشتریان کمک می کند و به طور کامل به نیازهای حمل و نقل خاص مشتریان کمک می کند، اینکوترم های مختلف مانند EXW، FOB، CIF، DDU و DDP در دسترس هستند.
