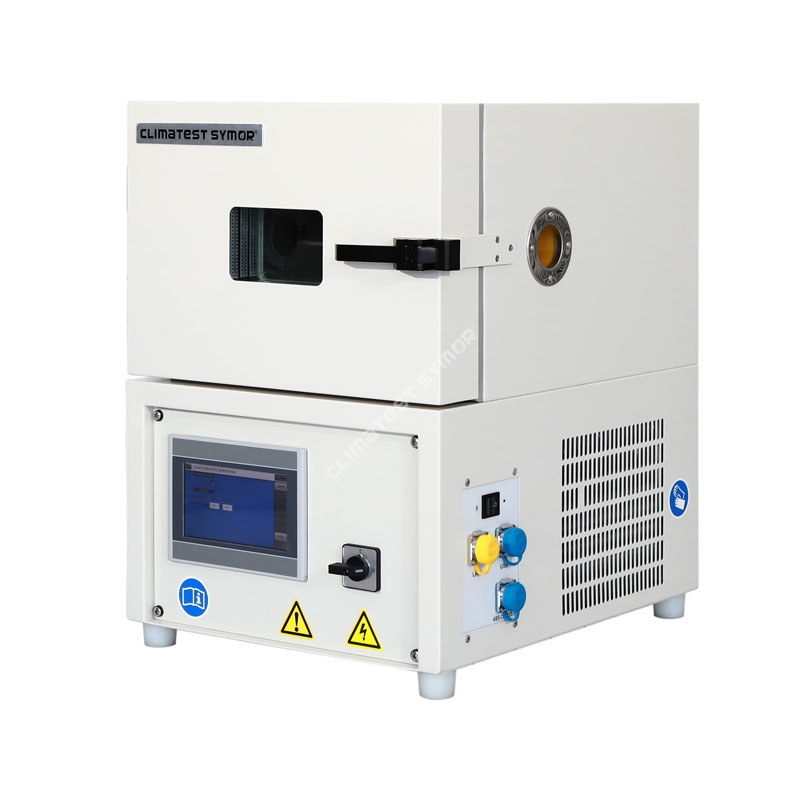

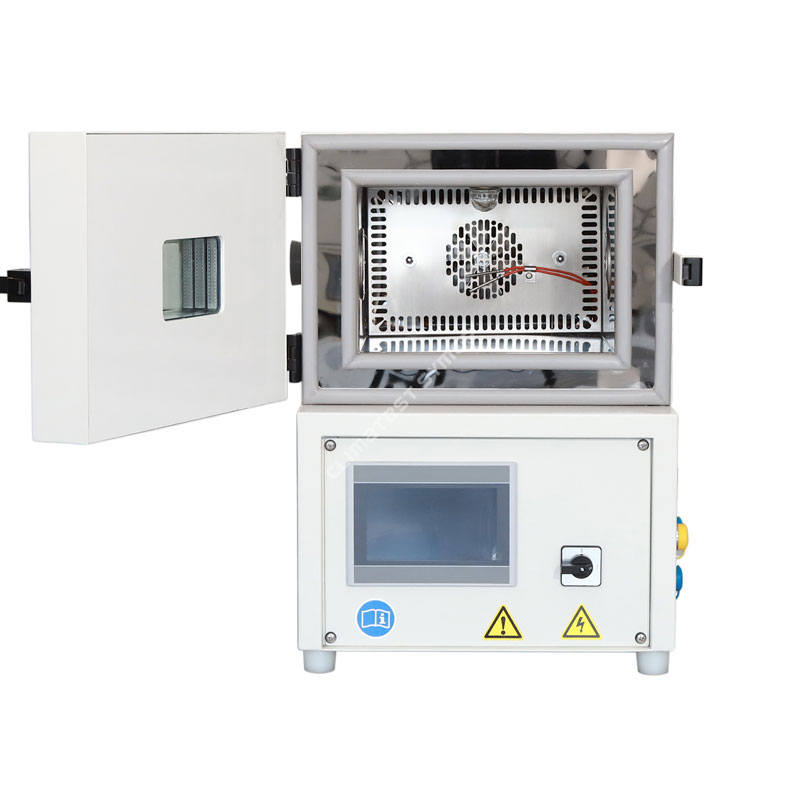

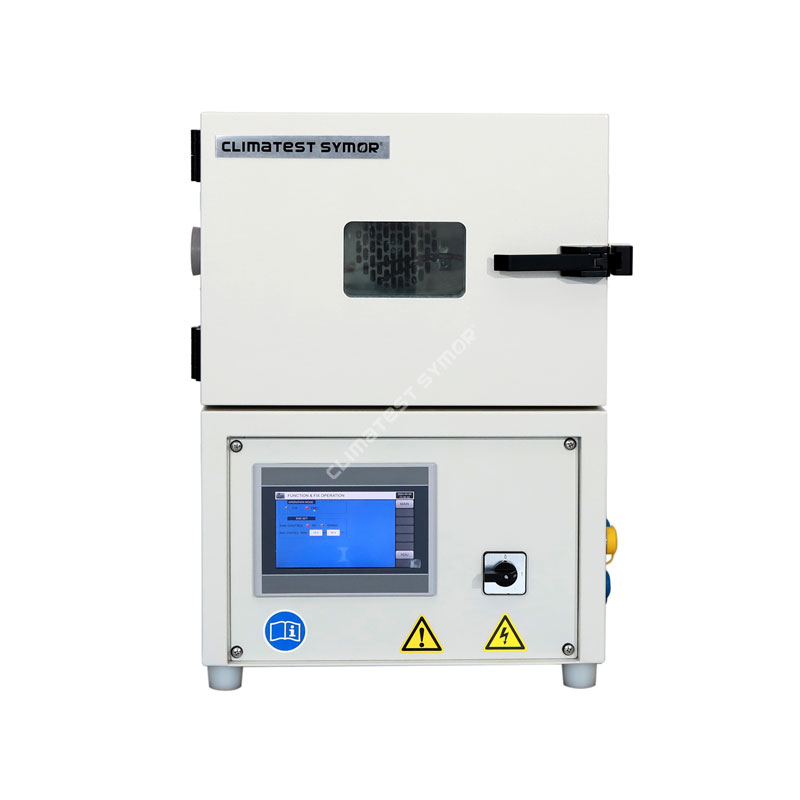

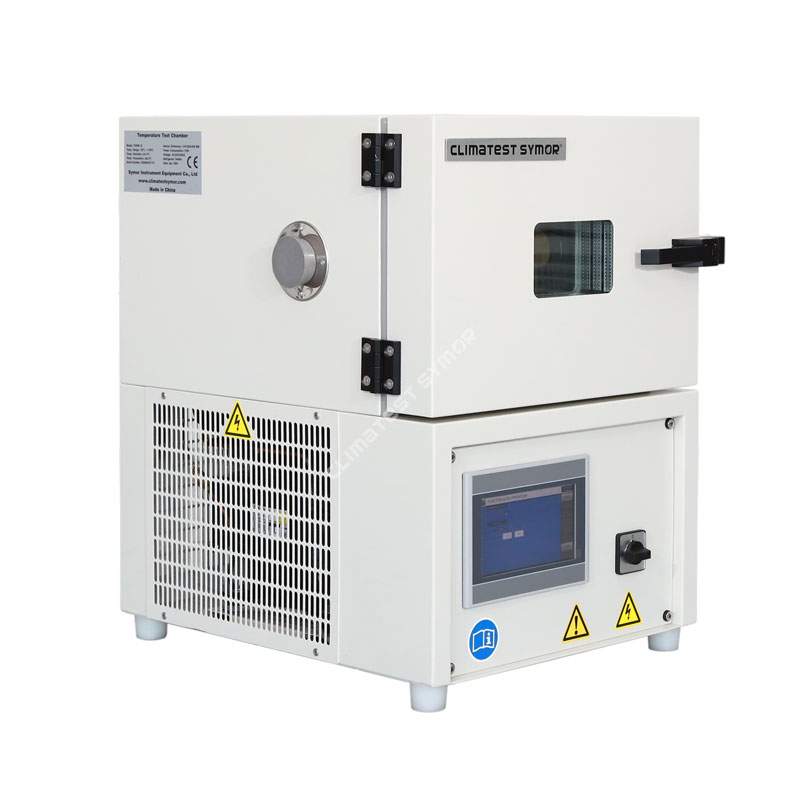

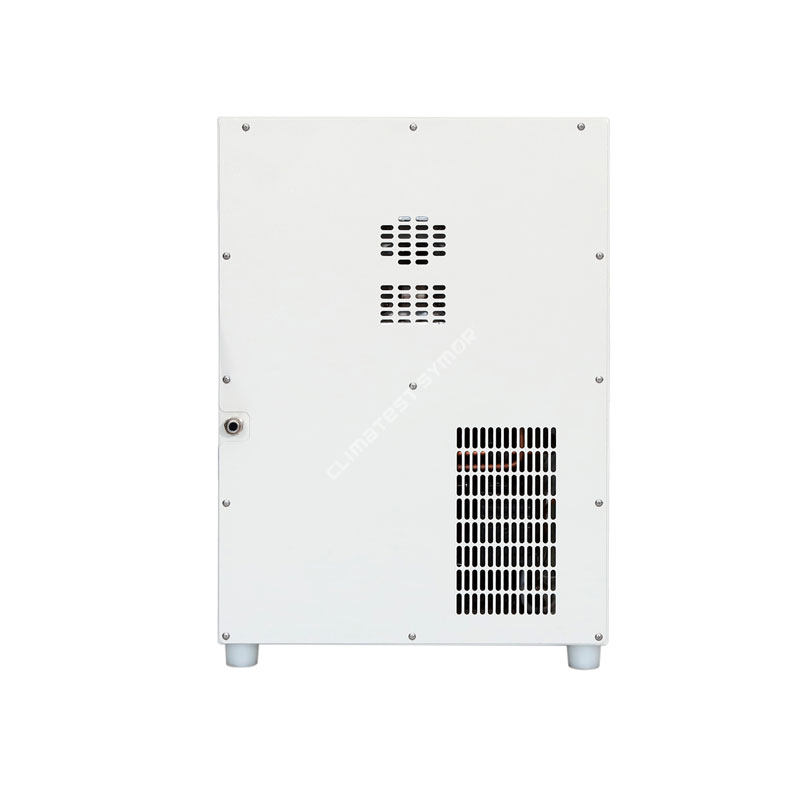

محفظه حرارتی قابل حمل Climatest Symor® طراحی فشرده برای آزمایشگاه ها و موسسات تحقیقاتی با ردپای کوچک است، محفظه حرارتی قابل حمل شرایط ایده آلی را برای آزمایش تغییرات فیزیکی نمونه های کوچک در شرایط دمایی شدید ارائه می دهد، محفظه حرارتی قابل حمل یک راه حل آزمایشی با حجم کوچک 12 لیتر ارائه می دهد. ، 22 لیتر و 36 لیتر.
مدل: TGDW-12
ظرفیت: 12 لیتر
قفسه: 1 عدد
رنگ: سفید خاموش
ابعاد داخلی: 310×205×200 میلی متر
ابعاد بیرونی: 450×500×610 میلی متر
شرح:
Climates Symor® تولید کننده و تامین کننده محفظه حرارتی قابل حمل در چین است، این محفظه حرارتی رومیزی به اندازه کافی کوچک است که در آزمایشگاه ها روی میز قرار می گیرد، کنترل دقیق دما را با عملکرد هوشمند PID ارائه می دهد، محفظه حرارتی قابل حمل دستگاه با کارکرد آسان است، کاربر قادر به انجام آزمایش های مختلف دمایی با محدوده -40 درجه سانتیگراد تا 130 درجه سانتیگراد است.
مشخصات
| مدل | TGDW-12 | TGDW-22 | TGDW-36 |
| ابعاد داخلی (W*D*H) | 310×205×200 میلی متر | 300×250×300 میلی متر | 400×300×300 میلی متر |
| ابعاد بیرونی (W*D*H) | 450×500×610 میلی متر | 700×440×700 میلی متر | 760×550×900 میلی متر |
| محدوده دما | مدل A:-20°C~+130°C مدل B: -40°C~+130°C | ||
| نوسان دما | ¤±0.5 درجه سانتی گراد | ||
| تعصب دما | ¤1.0 درجه سانتی گراد | ||
| یکنواختی دما | ¤1.5 درجه سانتی گراد | ||
| نرخ گرمایش | +25âï½+130ââ¤50 دقیقه (تخلیه بار) | ||
| نرخ خنک کننده | +25âï½-40ââ¤45 دقیقه (تخلیه) | ||
| متریال داخلی | فولاد ضد زنگ برس خورده SUS#304 ضد خوردگی | ||
| مواد بیرونی | ورق فولادی تقویت شده با پاشش الکترواستاتیک | ||
| عایق | پشم فایبرگلاس فوق ریز / فوم پلی اورتان | ||
| کنترل کننده | 7â کنترل کننده صفحه لمسی UNIQUE (UMC) وارداتی اصلی ژاپن | ||
| سیستم گردش خون | موتورهای مقاوم در برابر صدای کم و دمای بالا، فن سانتریفیوژ چند لنگه از نوع فولاد ضد زنگ و محور بلند | ||
| سیستم گرمایش | بخاری NiCr، سیستم مستقل | ||
| سیستم تبرید | فرانسه "TECUMSEH" کمپرسورهای تبرید، خنک کننده هوا | ||
| منبع تغذیه | AC110V/220V/AC230V·50HZ/60HZ | ||
حفاظت ایمنی:
· محدود کننده دما مستقل: خاموش و زنگ مستقل برای اهداف حفاظت حرارتی در طول آزمایش.
· سیستم تبرید: حفاظت در برابر حرارت، جریان بیش از حد و فشار بیش از حد کمپرسور.
· محفظه تست: حفاظت از دمای بیش از حد، گرمای بیش از حد فن و موتور، خرابی فاز/معکوس، زمان بندی کل تجهیزات.
· سایر موارد: حفاظت در برابر نشت و قطع، حفاظت از فیوزینگ اضافه بار، زنگ سیگنال صوتی، حفاظت از نشت برق، و حفاظت از اضافه بار.
مزایای کنترل کننده قابل برنامه ریزی:
· کنترلر صفحه نمایش لمسی قابل برنامه ریزی 7 اینچی ژاپن
· نقطه دما را در حالت مقدار ثابت یا حالت برنامه تنظیم کنید
· نقطه تنظیم دما و نمایش منحنی دمای بیدرنگ
· برنامه 100 گروه با 999 حافظه بخش. هر بخش 99 ساعت 59 دقیقه
· داده های تست را می توان در صورت نیاز از طریق رابط RS232 دانلود کرد
امکانات:
· منطقه کار توسط فولاد ضد زنگ SUS #304 ضد خوردگی ساخته شده است
· آب بندی درب فوق العاده ساخته شده از لاستیک سیلیکونی تقویت شده، که مقاوم در برابر درجه حرارت بالا و مقاوم در برابر پیری است.
· سیستم گردش هوای یکنواخت در داخل منطقه کار
·کمپرسورهای برودتی "Tecumseh" وارداتی اصل فرانسه
· پورت کابل با قطر 25 میلی متر در سمت راست قرار دارد
پنجره دید شفاف و روشنایی در داخل برای مشاهده آسان
فواید:
·نصب آسان
· کنترل دقیق دما در محفظه کوچک
· نوع رومیزی برای آزمایشگاه فضای محدود طراحی شده است
· محدود کننده بیش از حد دما
· کنترل کننده LCD قابل برنامه ریزی ژاپنی
· ثبت اطلاعات تاریخچه 365 روز
· نمایش منحنی بیدرنگ و تاریخچه دما و رطوبت
· رابط کامپیوتر RS232 برای دانلود داده ها
کاربرد:
به عنوان یک تجهیزات تست قابلیت اطمینان برای مهندسی کنترل کیفیت، محفظه حرارتی قابل حمل دمای بالا، دمای پایین، محیط متناوب دما را برای آزمایش محصولات مختلف و عملکرد مواد برای مقاومت در برابر شرایط آب و هوایی سخت مداوم شبیه‌سازی می‌کند، محفظه حرارتی قابل حمل برای صنایع زیر قابل استفاده است:
صنعت الکترونیک و نیمه هادی:
قابلیت اطمینان ذاتی قطعات الکترونیکی به طرح طراحی قابلیت اطمینان بستگی دارد. در طول فرآیند تولید، به دلیل نوسانات در عوامل انسانی یا مواد اولیه، پارامترهای فرآیند و شرایط تجهیزات، محصول نهایی نمی تواند همه به قابلیت اطمینان مورد انتظار دست یابد. در هر دسته از محصولات نهایی، همیشه عیوب پنهانی وجود دارد که در شرایط استرس خاص به صورت شکست زودهنگام ظاهر می شود.
بنابراین لازم است قبل از نصب این قطعات الکترونیکی با خرابی اولیه تا حد امکان تدابیری اتخاذ شود و برای این منظور قطعات باید غربال شوند، محفظه حرارتی قابل حمل یکی از تجهیزات غربالگری در مراحل اولیه می باشد. فرآیند کنترل کیفیت:
1. ذخیره سازی در دمای بالا از محفظه حرارتی قابل حمل
غربالگری دمای بالا معمولاً در دستگاه های نیمه هادی استفاده می شود که در دمای بالا به مدت 24 تا 168 ساعت ذخیره می شوند. بیشتر خرابی‌های قطعات الکترونیکی ناشی از آلودگی سطح، اتصال ضعیف و لایه‌های اکسید معیوب است که ارتباط نزدیکی با دما دارند.
تنش حرارتی و مدت زمان غربالگری اجزای مختلف الکترونیکی باید به طور مناسب انتخاب شود تا از مکانیسم‌های خرابی جدید جلوگیری شود. غربالگری در دمای بالا ساده، ارزان است و می تواند بر روی بسیاری از قطعات اجرا شود.
2. سیستم گردش دمای اتاق حرارتی قابل حمل
با توجه به اصل انبساط گرما و انقباض سرد، دستگاه های الکترونیکی در حین استفاده با شرایط دمایی محیط متفاوتی مواجه می شوند و قطعات با مقاومت حرارتی ضعیف مستعد خرابی هستند، محفظه حرارتی قابل حمل چرخه های دما را بین دمای بسیار بالا و دمای بسیار پایین شبیه سازی می کند که می تواند به طور موثری از بین برود. محصولات با نقص عملکرد حرارتی شرایط غربالگری متداول برای قطعات 55- تا 125+ و 5 تا 10 سیکل است.
صنعت پلاستیک:
محفظه و ظروف پلاستیکی به طور گسترده در زندگی عادی استفاده می شود، شامل لوازم خانگی، ابزار دقیق، تجهیزات ساختمانی، صنعت خودرو، سخت افزار روزانه و موارد دیگر، محصولات پلاستیکی در سال های اخیر به سرعت در حال افزایش هستند، برای بهبود کیفیت و رقابت، تولید کنندگان در حال حاضر توجه بیشتری به تست قابلیت اطمینان محصولات پلاستیکی آنها
به عنوان مثال، طول عمر محصولات روشنایی تحت تأثیر دمای بالا، دمای پایین و محیط مرطوب است. علاوه بر این، به دلیل نامشخص بودن عوامل در فرآیند قالب‌گیری و تأثیر شرایط محیطی پس از مونتاژ، وضعیت ثابت مهره درج در داخل محفظه پلاستیکی، پدیده ترک‌خوردگی و پارگی طبیعی ظاهر می‌شود، این مشکلات نمی‌توانند در مدت زمان کوتاهی ظاهر شوند، اما تا حد معینی انباشته می شود و در نتیجه خرابی عملکرد، خطرات پنهان، تجربه استفاده بدی را برای کاربران به ارمغان می آورد.
محفظه حرارتی قابل حمل محیط خشن مانند دمای بالا، دمای پایین، دمای بالا و پایین متناوب را شبیه سازی می کند تا به سازندگان کمک کند عیوب محفظه پلاستیکی خود را در مدت زمان کوتاهی شناسایی کنند، محفظه حرارتی قابل حمل مجموعه داده های بسیار ارزشمندی را در مرحله تحقیق و توسعه برای آنها فراهم می کند. بهبود بهره وری تولید و صرفه جویی در هزینه.
صنعت خودرو:
در صنعت خودرو، محفظه حرارتی قابل حمل یکی از حیاتی ترین تجهیزات تست محیط است، محصولات مانند عبور از یک "شکنجه" از طریق آزمایش های محیطی هستند، قطعات خودرو و خودرو تست می شوند، مشکلات بررسی می شوند و برنامه های طراحی اولیه محصول به طور مکرر مورد بازنگری قرار می گیرند. به منظور بهبود مستمر محصولات، به منظور دستیابی به حداکثر سازگاری با محیط کار در طول کل چرخه زندگی.
به طور خلاصه، محفظه حرارتی قابل حمل در صنایع ارتباطات، دارویی، نظامی و بسته بندی نیز کاربرد دارد، نیازمندی های مختلف تست با شبیه سازی محیط طبیعی و شتاب گرفته انجام می شود، محفظه حرارتی قابل حمل تجهیزاتی متداول برای ارائه تست های محیطی قابل اطمینان است که می تواند به طور موثری انجام شود. تغییرات عملکرد محصولات را در محیط های مختلف تشخیص می دهد و نقش مهمی در مرحله تحقیق و توسعه محصول دارد.
آیا نمونه های کوچکی برای انجام آزمایش دارید؟
Climates Symor® محفظه حرارتی قابل حمل قادر به انجام تست‌های دمای پایین بالا برای نمونه‌های کوچک در مرحله توسعه و تحقیق است، محدوده دمایی -70 تا +180 آزمایش مقاومت نمونه‌ها در برابر تغییرات شدید دما را ممکن می‌سازد. محفظه تست دمای رومیزی به گونه ای طراحی شده است که یک واحد جمع و جور برای آزمایش قطعات و محصولات کوچک در اختیار کاربران قرار دهد و برای رفع نیازهای آزمایشی مختلف، عملیات محیطی و بی صدا باشد، محفظه حرارتی قابل حمل بهترین فروشنده در آزمایشگاه هایی با فضای محدود است.
اصل تبرید محفظه حرارتی قابل حمل چیست؟
گردش تبرید چرخه کارنو معکوس را اتخاذ می کند، شامل دو فرآیند همدما و دو فرآیند آدیاباتیک است: مبرد از طریق فشرده سازی آدیاباتیک کمپرسور به فشار بالا فشرده می شود و سپس مبرد تبادل حرارتی را با محیط اطراف انجام می دهد و گرما را به صورت همدما به این محیط ها منتقل می کند. پس از آن، مبرد با انبساط آدیاباتیک از طریق شیر قطع کار می کند و دمای مبرد کاهش می یابد. در نهایت، مبرد گرما را از اجسام با دمای بالا به صورت همدما از طریق اواپراتور جذب می کند تا دمای اجسام خنک شونده را کاهش دهد. این چرخه باید تکرار شود تا متوجه کاهش دما شود.
مزایای Climates Symor® محفظه حرارتی قابل حمل
· با حقوق مالکیت معنوی مستقل و اختراعات طراحی و تسلط بر فناوری هسته اتاق آزمایش محیطی.
· کنترلر ال سی دی ژاپن به راحتی قابل برنامه ریزی است که می تواند از راه دور کنترل شود (اختیاری).
·کنترل دقیق دما و یکنواختی دمای مطلوب.
· سیستم تبرید از کمپرسورهای وارداتی اصل فرانسه استفاده می کند.
· سیستم نورپردازی از دانه های نور مقاوم در برابر پیری در دمای بالا، لایه های شیشه سکوریت شده روی پنجره مشاهده برای مشاهده آسان استفاده می کند.
· مجهز به دستگاه های حفاظتی چند ایمنی.
چگونه محفظه حرارتی قابل حمل بسته بندی کنیم؟
مرحله اول: فیلم نازک را روی کل محفظه آزمایش دما بپیچید تا هدف ضد آب و گرد و غبار باشد.
مرحله دوم: فوم حبابدار را روی محفظه آزمایش دما محکم ببندید و سپس دستگاه را با یک کیسه پلاستیکی بزرگ بپوشانید.
مرحله سوم: محفظه آزمایش دما را در یک محفظه پلی‌وود تقویت‌شده با پالت در پایین قرار دهید.
این بسته به اندازه کافی محکم است که بتواند در برابر حمل و نقل دریایی و راه آهن پر از دست انداز مقاومت کند و اطمینان حاصل کند که محصول به راحتی به مشتریان تحویل داده می شود.
حمل محفظه حرارتی قابل حمل
حمل و نقل هوا به محفظه حرارتی قابل حمل قابل اجرا نیست، زیرا داخل آن مبرد و کمپرسور وجود دارد، در حال حاضر روش های رایج حمل و نقل به شرح زیر است:
به اروپا: از طریق دریا، راه آهن چین- اتحادیه اروپا
به آمریکای شمالی/آمریکای جنوبی: از طریق دریا، Matson Clipper به ایالات متحده محدود می شود
به آسیای جنوب شرقی: از طریق دریا، از طریق جاده
به نیوزلند/استرالیا: از طریق دریا
به آفریقا: از طریق دریا
Climates Symor® خدمات رزرو را قبل از حمل و نقل ترتیب می دهد و با مشتریان تحت اینکوترم های مختلف مانند CIF/FOB//EXW/DAP همکاری می کند. Climates Symor® همچنین خدمات درب به در (incoterm: DDP) را ارائه می دهد، به این معنی که ما تمام مراحل صادرات و واردات را انجام می دهیم، مشتریان فقط باید برای دریافت امضا کنند.
