کابینتهای خشک خشککننده محیط ذخیرهسازی رطوبت نسبی بسیار کم را فراهم میکنند که برای رسیدگی به اجزا و مواد حساس به رطوبت از جمله بردهای مدار چاپی (PCB)، صفحات، فیبرهای نانو، کاستها، فیبرهای نوری، مدارهای مجتمع، نمونههای آزمایشگاهی طراحی شده است.

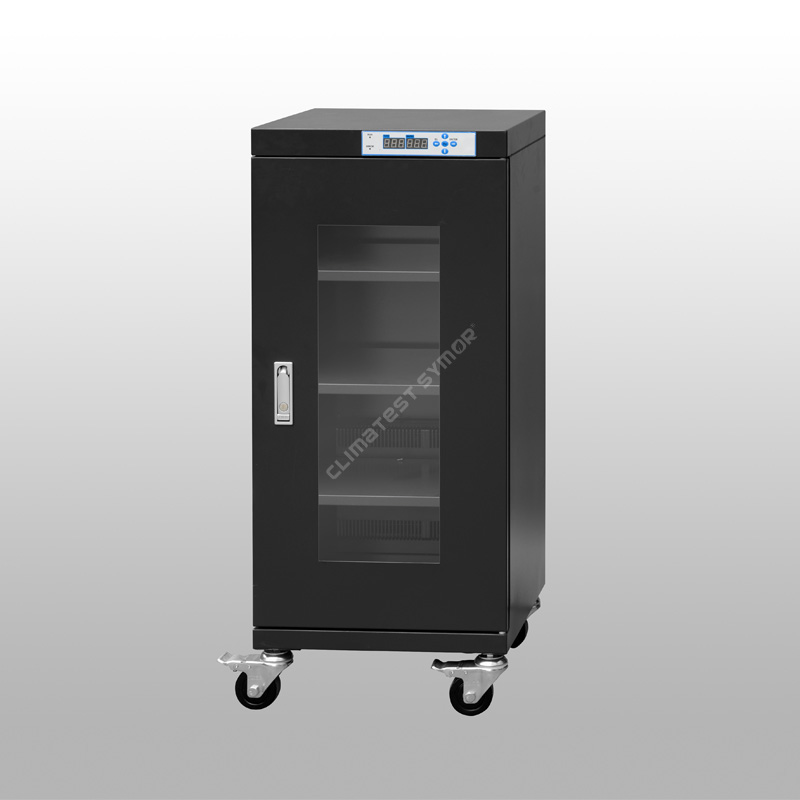

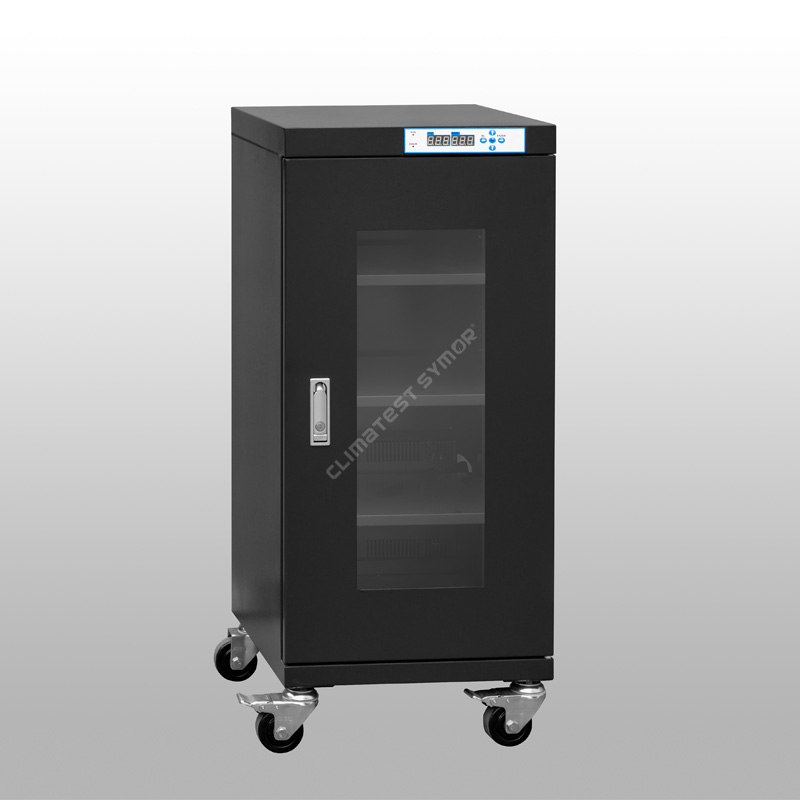

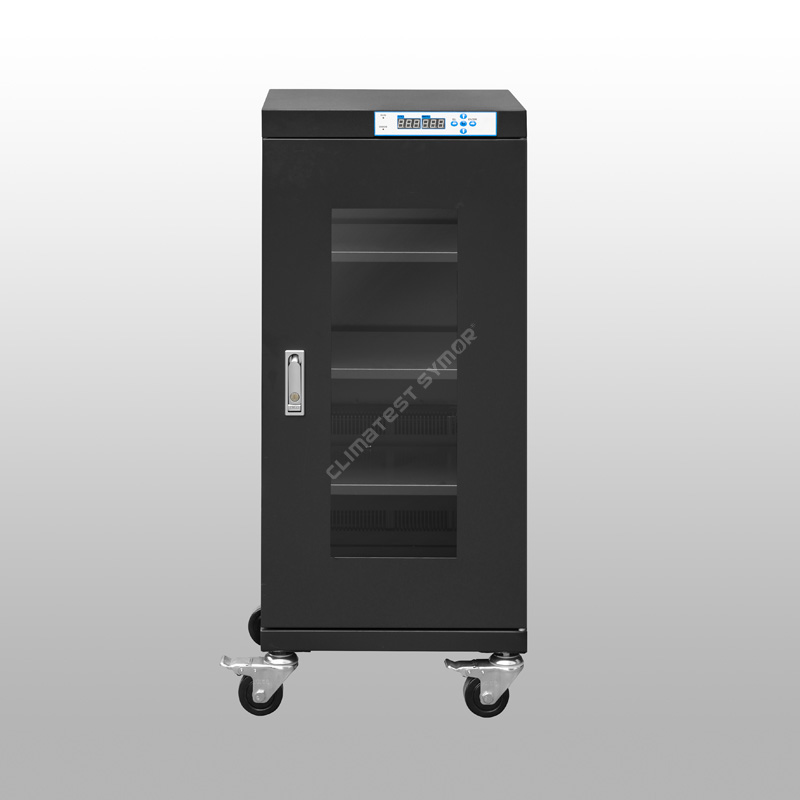

مدل: TDA160F
ظرفیت: 160 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 3 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W446*D422*H848 MM
ابعاد بیرونی: W448*D450*H1010 MM
شرح
Climates Symor® کابینت های خشک کن خشک کن، کابینت های خشک کن و ذخیره سازی کنترل شده با رطوبت هستند، که کنترل دقیق رطوبت را با رطوبت زدایی سریع حفظ می کنند، برای ذخیره سازی رطوبت کم دستگاه های مختلف حساس به رطوبت، کابینت خشک نه تنها برای ذخیره سازی ایمن خشک کردن ESD، بلکه برای حذف سریع رطوبت و گرد و غبار استفاده می شود. اثبات
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این کار دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت های خشک خشک کن دارای عملکرد حافظه هستند، بدون نیاز به تنظیم مجدد پس از قطع برق.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.

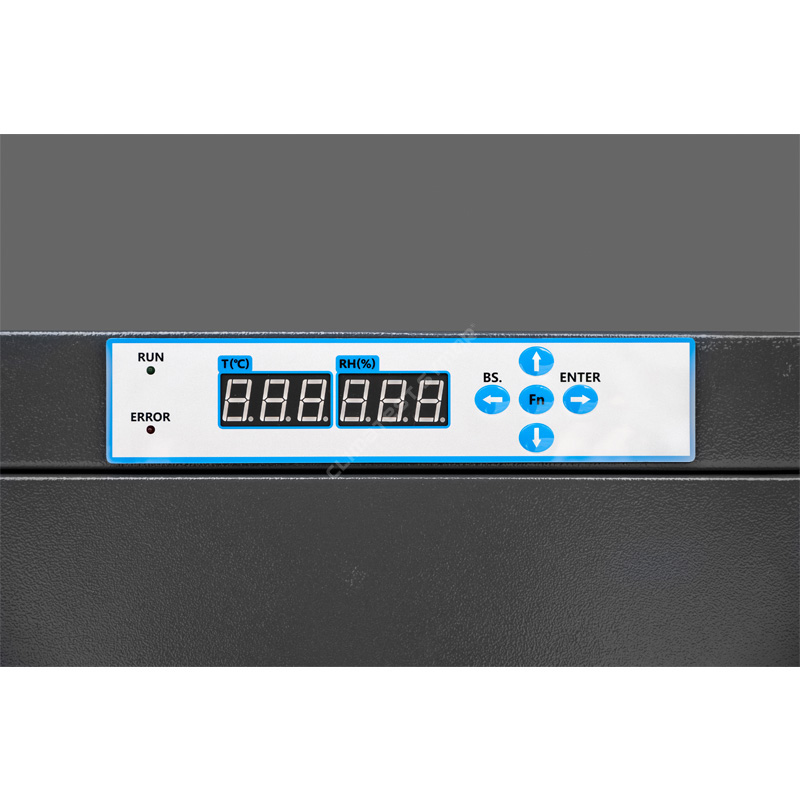

· مجهز به هشدار رطوبت بیش از حد + هشدار باز شدن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت خشک خشک کن از غربال مولکولی چند متخلخل به عنوان خشک کن استفاده می کند، می توان آن را به طور خودکار بازسازی کرد، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا
-کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت خشک 40 خشک کن چیست؟
Climates Symor® کابینت خشک خشک کن برای کنترل رطوبت در محدوده 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینت خشک خشک کن از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت های خشک خشک کن در فرآیند SMT ضروری است؟
با افزایش کاربرد کابینتهای خشک خشککننده، ذخیرهسازی کنترلشده رطوبت قطعات الکترونیکی در صنعت ساخت و مونتاژ الکترونیک ضروری میشود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) علامتگذاری شدهاند، استاندارد IPC رطوبت مورد نیاز را مشخص میکند. مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیرهسازی <5% RH و <10% RH در یک کابینت ذخیرهسازی خشک رطوبتزدایی، یا جعبه خشک. زمان قرار گرفتن در معرض از 72 ساعت تجاوز نمی کند، می توان آن را در رطوبت مشخص شده (مانند زیر 10٪ RH یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در کابینت های خشک خشک کن نگهداری کرد، عمر کف را می توان بازیابی کرد. â
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
1. کابینت نیتروژن با گاز نیتروژن پر می شود تا اکسیژن داخل کابینت را فشرده کند، به طوری که یک محیط حفاظت از گاز بی اثر تشکیل شود، به این ترتیب می توان از اکسید شدن ویفرها، تراشه های آی سی و تراشه های LED جلوگیری کرد. کابینت نیتروژن بستگی به پاکسازی نیتروژن برای تامین رطوبت کم و ذخیره سازی ضد اکسیداسیون، خلوص نیتروژن بیش از 99٪ پیشنهاد می شود، کابینت نیتروژن معمولا در صنایع میکروالکترونیک، نیمه هادی استفاده می شود. کابینت خشک الکترونیکی کابینت خشک خودکار است، کابینت ذخیره سازی خشک رطوبت زدایی، که می تواند رطوبت را جذب کند. و تخلیه به خارج، برای تشکیل یک محیط ذخیرهسازی با رطوبت کم، توانایی کنترل رطوبت را دارد. کابینت نیتروژن از گاز بیاثر برای ایجاد یک محیط بدون اکسیژن یا کم اکسیژن استفاده میکند، محصولاتی که در کابینت نیتروژن قرار میگیرند اساسا بسته بندی ضد رطوبت، اکسیداسیون دشوار است. کابینت خشک الکترونیکی فقط می تواند رطوبت را کنترل کند، عملکرد ضد اکسیداسیون ندارد، محتوای اکسیژن تقریباً مشابه محیط است. t محیط.
ویژگی های کابینت خشک خشک کن
طراحی مدولار مستقل: این کابینت خشک خشک کن دارای طراحی مدولار ثبت شده است، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی زیستمحیطی: کابینتهای خشک خشککننده کل زباله تولید نمیکنند تا محیط را آلوده کنند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل به طور خودکار عمل کند. این یک کابینت خشک خشک کن درجه صنعتی کارآمد است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.
یادآوری کالیبراسیون: رانش سنسورها بر دقت کابینت های خشک کننده خشک کننده تأثیر می گذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
برای اطلاعات بیشتر در مورد کابینت های خشک کن خشک کن، لطفاً از وب سایت ما www.climatestsymor.com دیدن کنید یا مستقیماً به sales@climatestsymor.com ایمیل ارسال کنید، ما در سریع ترین زمان شما را باز خواهیم گرداند، برای همکاری احتمالی خوش آمدید.
