کابینت خشک برای دستگاه های حساس به رطوبت، محیط ذخیره سازی رطوبت بسیار کم را برای صنعت تولید الکترونیک فراهم می کند، کابینت خشک خودکار نه تنها برای ذخیره سازی خشک کردن، بلکه حذف سریع رطوبت، ضد گرد و غبار و محافظت در برابر استاتیک (ESD) برای قطعات الکترونیکی شما است. .

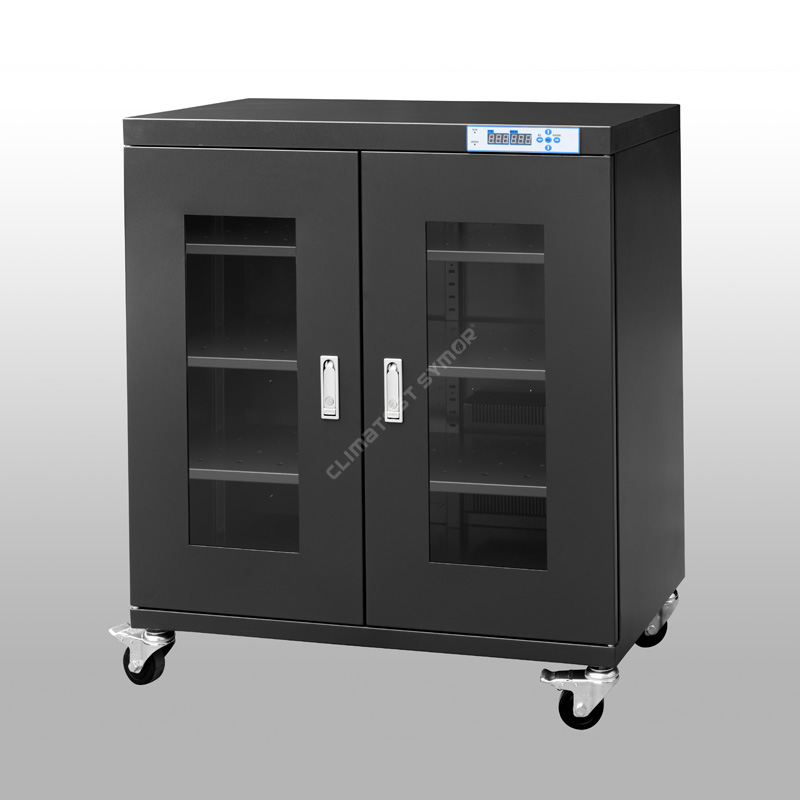

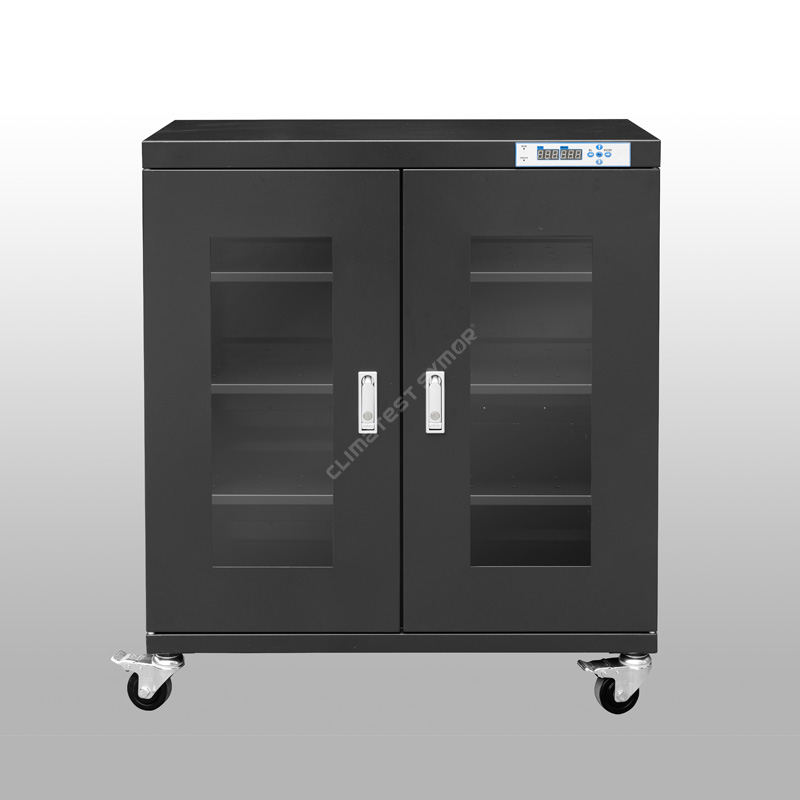

مدل: TDA435F
ظرفیت: 435 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 3 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W898*D572*H848 MM
ابعاد بیرونی: W900*D600*H1010 MM
شرح
Climates Symor® کابینت خشک برای دستگاه های حساس به رطوبت، یک کابینت خشک الکترونیکی برای ذخیره سازی کنترل رطوبت است، می تواند کنترل دقیق رطوبت را با رطوبت زدایی سریع حفظ کند، کابینت خشک SMT برای ذخیره سازی MSD، برد مدار چاپی (PCB)، صفحات، الیاف نانو، کاست ها مناسب است. ، فیبرهای نوری، مدارهای مجتمع، تراشه ها و نمونه آزمایشگاهی.
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این امر دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت خشک دستگاه های حساس به رطوبت دارای عملکرد حافظه است، پس از قطع برق نیازی به تنظیم مجدد نیست.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.

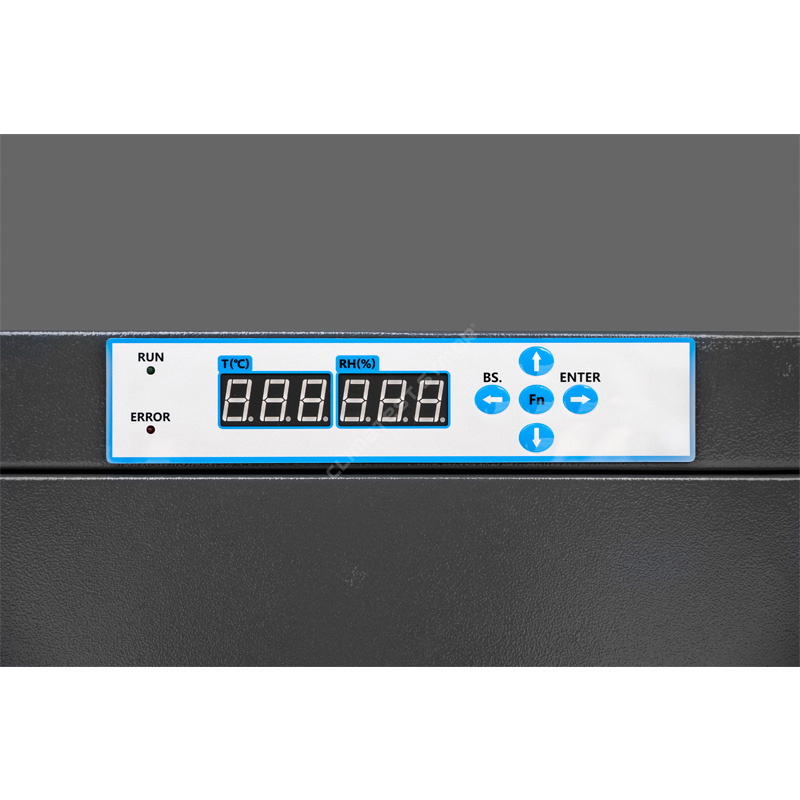

· مجهز به هشدار رطوبت بیش از حد + هشدار باز شدن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت خشک برای دستگاه های حساس به رطوبت از غربال مولکولی چند متخلخل به عنوان خشک کننده استفاده می کند، می توان آن را به طور خودکار بازسازی کرد، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا

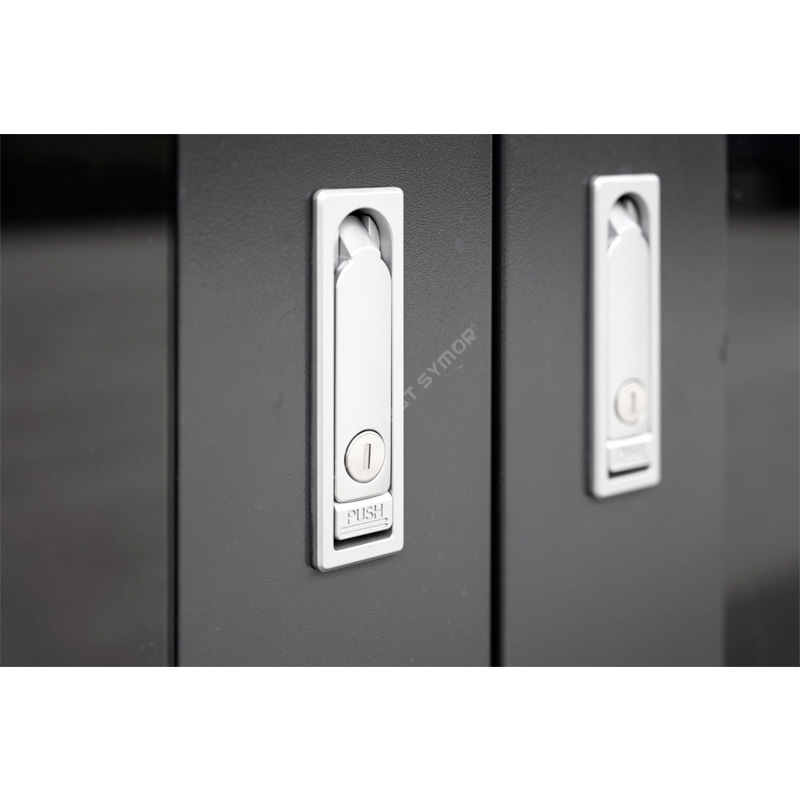

- کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت خشک 40 برای دستگاه های حساس به رطوبت چیست؟
Climates Symor® کابینت خشک برای دستگاه های حساس به رطوبت برای کنترل رطوبت در محدوده 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینت خشک برای دستگاه های حساس به رطوبت از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت خشک برای دستگاه های حساس به رطوبت در فرآیند SMT ضروری است؟
با افزایش کاربرد کابینت خشک برای دستگاه های حساس به رطوبت، ذخیره سازی قطعات الکترونیکی کنترل شده با رطوبت در صنعت ساخت و مونتاژ الکترونیک ضروری می شود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) مشخص شده اند، استاندارد IPC مشخص می کند نیاز به رطوبت برای مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیرهسازی <5% RH و <10% RH در یک کابینت ذخیرهسازی خشک یا جعبه خشک. MSD، زمانی که زمان قرار گرفتن در معرض از 72 ساعت تجاوز نمی کند، می توان آن را تحت رطوبت مشخص شده (مانند RH زیر 10٪ یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در یک کابینت خشک برای دستگاه های حساس به رطوبت نگهداری کرد. عمر کف قابل بازیابی است.â
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
1. کابینت نیتروژن با گاز نیتروژن پر می شود تا اکسیژن داخل کابینت را فشرده کند، به طوری که یک محیط حفاظت از گاز بی اثر تشکیل شود، به این ترتیب می توان از اکسید شدن ویفرها، تراشه های آی سی و تراشه های LED جلوگیری کرد. کابینت نیتروژن بستگی به پاکسازی نیتروژن برای تامین رطوبت کم و ذخیره سازی ضد اکسیداسیون، خلوص نیتروژن بیش از 99٪ پیشنهاد می شود، کابینت نیتروژن معمولا در صنایع میکروالکترونیک، نیمه هادی استفاده می شود. کابینت خشک الکترونیکی کابینت خشک خودکار است، کابینت ذخیره سازی خشک رطوبت زدایی، که می تواند رطوبت را جذب کند. و تخلیه به خارج، برای تشکیل یک محیط ذخیرهسازی با رطوبت کم، توانایی کنترل رطوبت را دارد. کابینت نیتروژن از گاز بیاثر برای ایجاد یک محیط بدون اکسیژن یا کم اکسیژن استفاده میکند، محصولاتی که در کابینت نیتروژن قرار میگیرند اساسا بسته بندی ضد رطوبت، اکسیداسیون دشوار است. کابینت خشک الکترونیکی فقط می تواند رطوبت را کنترل کند، عملکرد ضد اکسیداسیون ندارد، محتوای اکسیژن تقریباً مشابه محیط است. محیط t
ویژگی های کابینت خشک برای دستگاه های حساس به رطوبت
طراحی مدولار مستقل: این کابینت خشک برای دستگاه های حساس به رطوبت دارای یک طراحی مدولار ثبت شده است، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی محیطی: کل کابینت خشک برای دستگاه های حساس به رطوبت زباله تولید نمی کند تا محیط زیست را آلوده کند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل خودکار عمل کند. این یک کابینت خشک صنعتی کارآمد برای دستگاه های حساس به رطوبت است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.
یادآوری کالیبراسیون: رانش سنسورها بر روی کابینت خشک برای دقت دستگاه های حساس به رطوبت تأثیر می گذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
