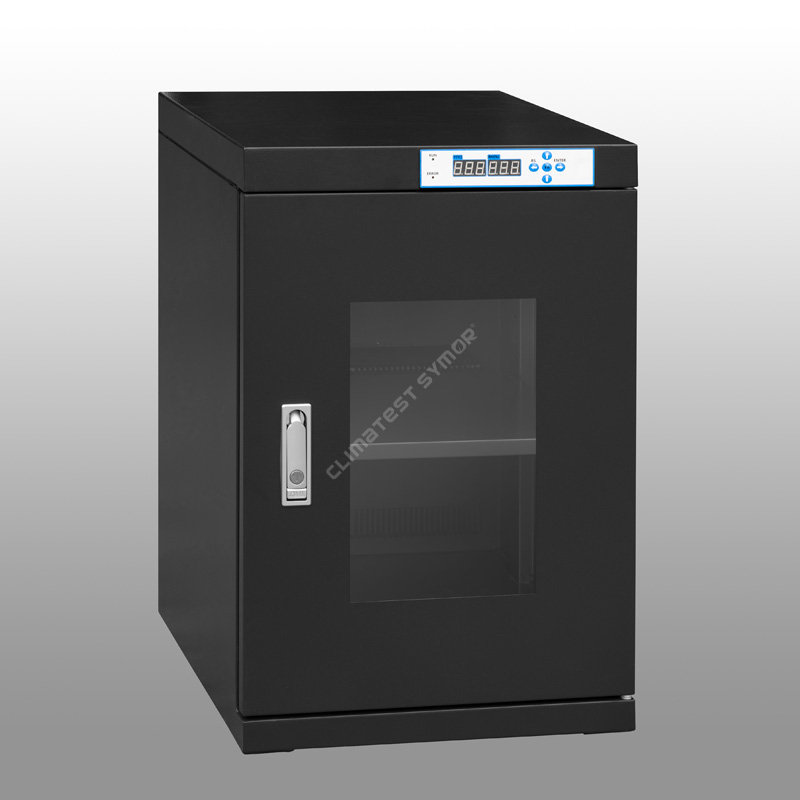

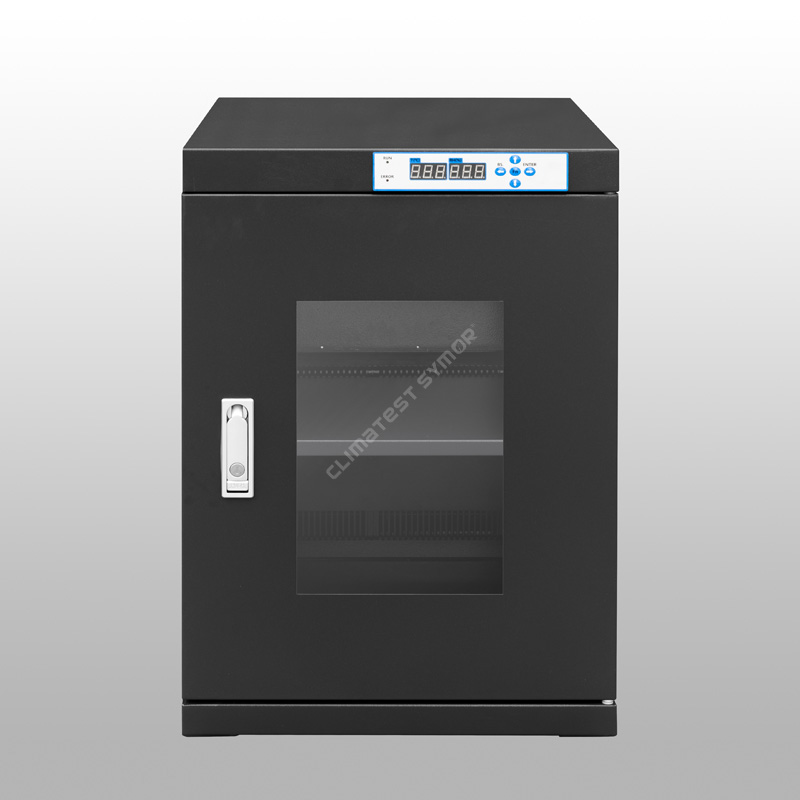

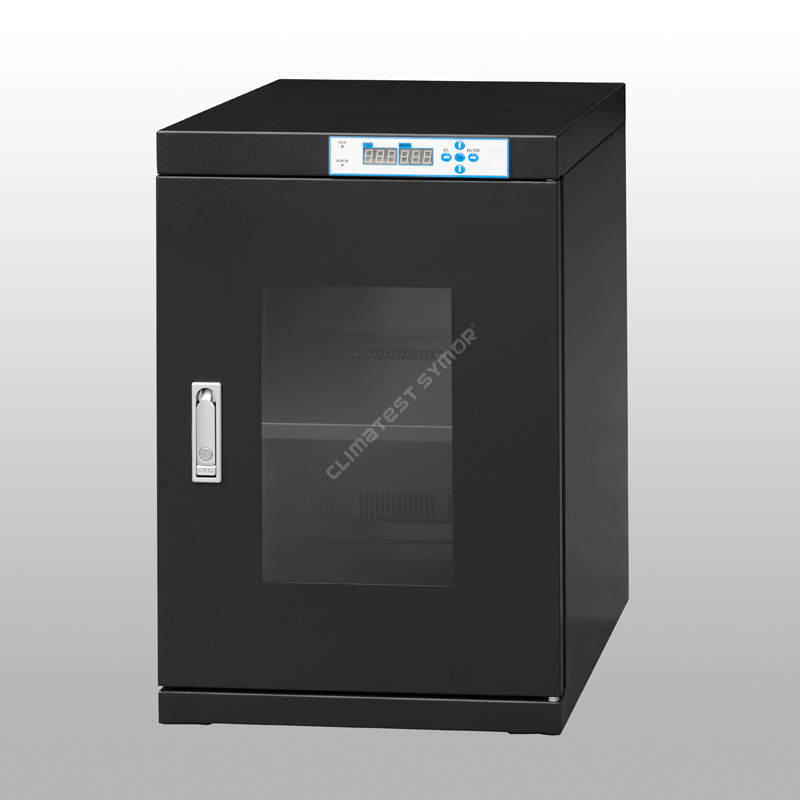

کابینت خشک برای الکترونیک، محیط ذخیره‌سازی رطوبت نسبی بسیار کم را فراهم می‌کند، که برای رسیدگی به اجزا و مواد حساس به رطوبت از جمله بردهای مدار چاپی (PCB)، صفحات، فیبرهای نانو، کاست‌ها، فیبرهای نوری، مدارهای مجتمع، نمونه‌های آزمایشگاهی طراحی شده است.
مدل: TDA98F
ظرفیت: 98 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 1 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W446*D372*H598 MM
ابعاد بیرونی: W448*D400*H688 MM
شرح
Climates Symor® کابینت خشک برای وسایل الکترونیکی کابینت خشک کن و ذخیره سازی کنترل شده با رطوبت است، کنترل دقیق رطوبت را با رطوبت زدایی سریع حفظ می کند، برای ذخیره رطوبت کم دستگاه های مختلف حساس به رطوبت، کابینت خشک نه تنها برای ذخیره سازی ایمن خشک کردن ESD استفاده می شود، بلکه از حذف سریع رطوبت نیز استفاده می شود. ضد گرد و غبار
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
|
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
|
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این امر دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت خشک لوازم الکترونیکی دارای عملکرد حافظه است، بدون نیاز به تنظیم مجدد پس از قطع برق.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.
· مجهز به هشدار رطوبت بیش از حد + هشدار باز بودن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت خشک برای الکترونیک از غربال مولکولی چند متخلخل به عنوان خشک کننده استفاده می کند، می توان آن را به طور خودکار بازسازی کرد، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا

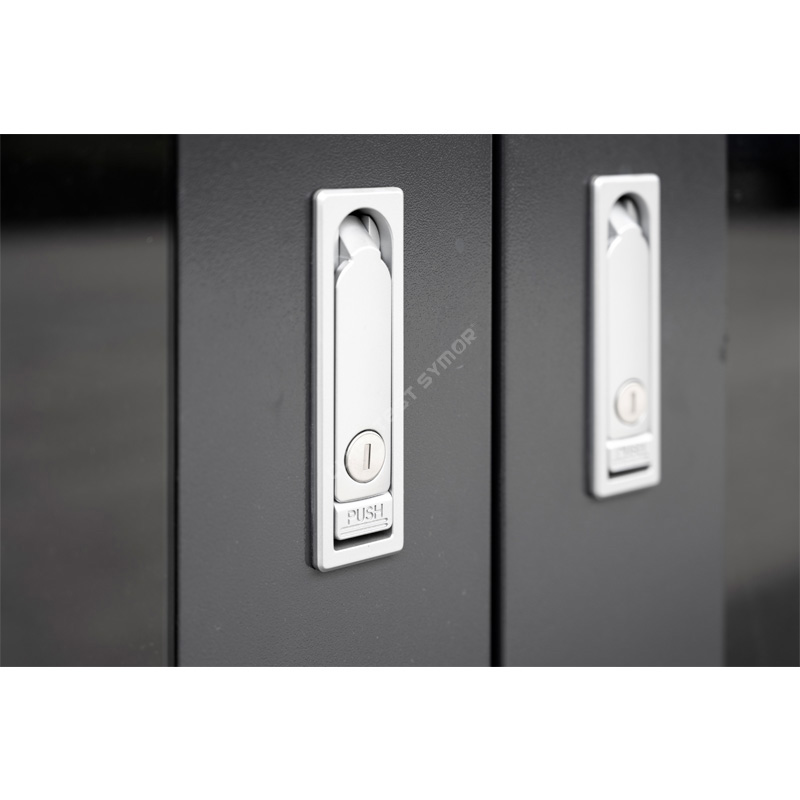

- کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت خشک 40 برای لوازم الکترونیکی چیست؟
Climates Symor® کابینت خشک برای الکترونیک برای کنترل رطوبت در 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینت خشک برای الکترونیک از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت خشک برای الکترونیک در فرآیند SMT ضروری است؟
با افزایش استفاده از کابینت خشک برای الکترونیک، ذخیره سازی کنترل شده با رطوبت قطعات الکترونیکی در صنعت ساخت و مونتاژ الکترونیک ضروری می شود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) علامت گذاری شده اند، استاندارد IPC رطوبت مورد نیاز را مشخص می کند. برای مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیره‌سازی <5% RH و <10% RH در یک کابینت ذخیره‌سازی خشک یا جعبه خشک. زمانی که زمان نوردهی از 72 ساعت تجاوز نمی کند، می توان آن را تحت رطوبت مشخص شده (مانند زیر 10٪ RH یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در یک کابینت خشک برای الکترونیک ذخیره کرد، عمر کف می تواند کاهش یابد. بهبود یافت.â
|
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
1. کابینت نیتروژن با گاز نیتروژن پر می شود تا اکسیژن داخل کابینت را فشرده کند، به طوری که یک محیط حفاظت از گاز بی اثر تشکیل شود، به این ترتیب می توان از اکسید شدن ویفرها، تراشه های آی سی و تراشه های LED جلوگیری کرد. کابینت نیتروژن بستگی به پاکسازی نیتروژن برای تامین رطوبت کم و ذخیره سازی ضد اکسیداسیون، خلوص نیتروژن بیش از 99٪ پیشنهاد می شود، کابینت نیتروژن معمولا در صنایع میکروالکترونیک، نیمه هادی استفاده می شود. کابینت خشک الکترونیکی کابینت خشک خودکار است، کابینت ذخیره سازی خشک رطوبت زدایی، که می تواند رطوبت را جذب کند. و تخلیه به خارج، برای تشکیل یک محیط ذخیره‌سازی با رطوبت کم، توانایی کنترل رطوبت را دارد. کابینت نیتروژن از گاز بی‌اثر برای ایجاد یک محیط بدون اکسیژن یا کم اکسیژن استفاده می‌کند، محصولاتی که در کابینت نیتروژن قرار می‌گیرند اساسا بسته بندی ضد رطوبت، اکسیداسیون دشوار است. کابینت خشک الکترونیکی فقط می تواند رطوبت را کنترل کند، عملکرد ضد اکسیداسیون ندارد، محتوای اکسیژن تقریباً مشابه محیط است. t محیط.
ویژگی های کابینت خشک برای الکترونیک
طراحی مدولار مستقل: این کابینت خشک برای الکترونیک دارای طراحی مدولار ثبت شده است، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی محیطی: کل کابینت خشک برای وسایل الکترونیکی زباله تولید نمی کند تا محیط زیست را آلوده کند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل خودکار عمل کند. این یک کابینت خشک صنعتی کارآمد برای الکترونیک است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.

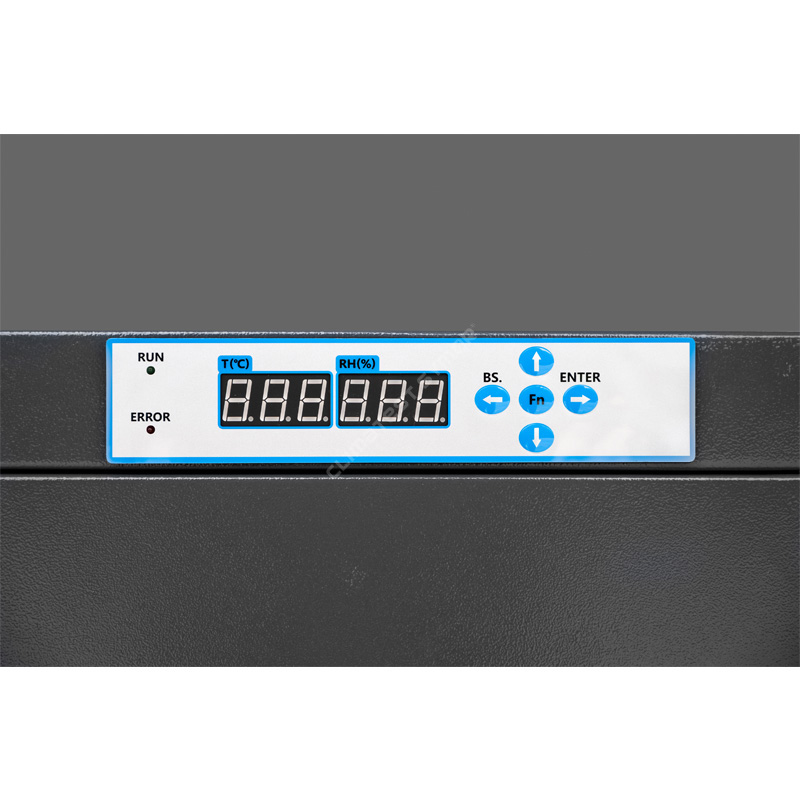

یادآوری کالیبراسیون: رانش سنسورها بر روی کابینت خشک برای دقت الکترونیک تأثیر می گذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
برای جزئیات بیشتر در مورد کابینت خشک برای لوازم الکترونیکی، لطفاً از وب سایت ما www.climatestsymor.com دیدن کنید یا مستقیماً به sales@climatestsymor.com ایمیل ارسال کنید، ما در سریع ترین زمان شما را بازگردانیم، برای همکاری احتمالی خوش آمدید.
