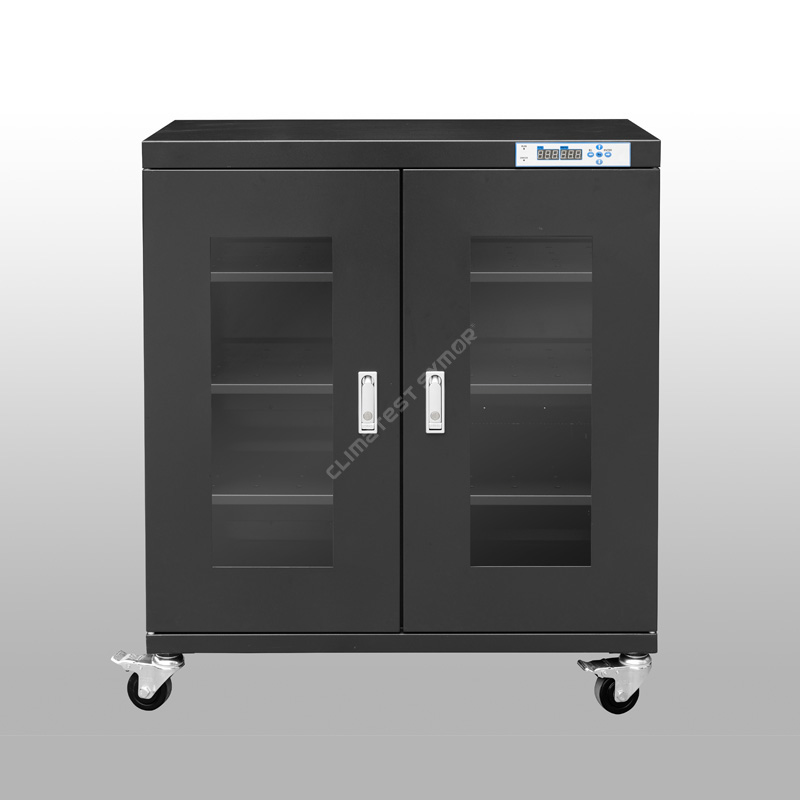

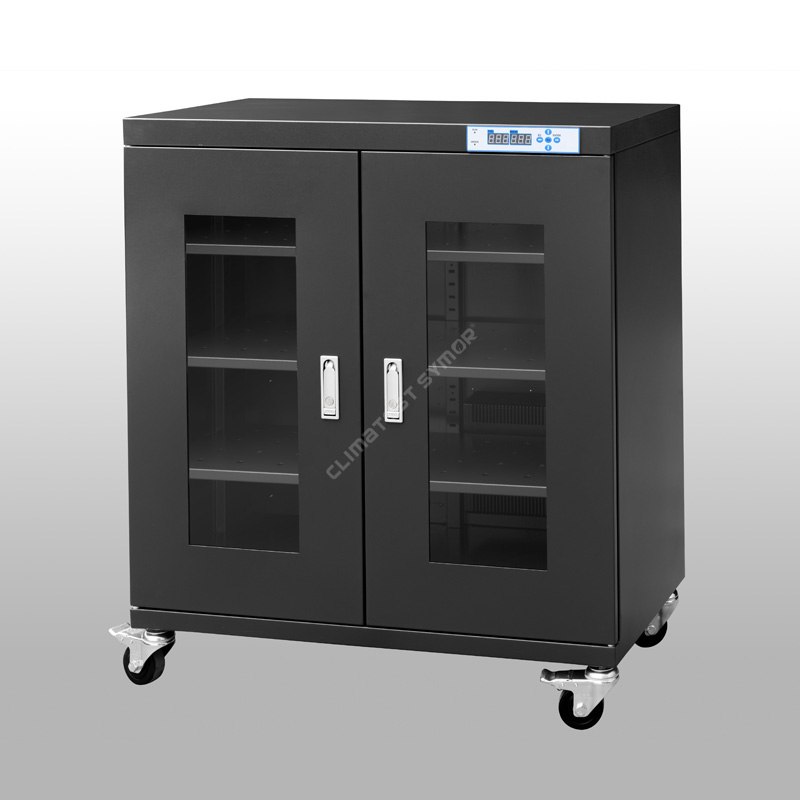

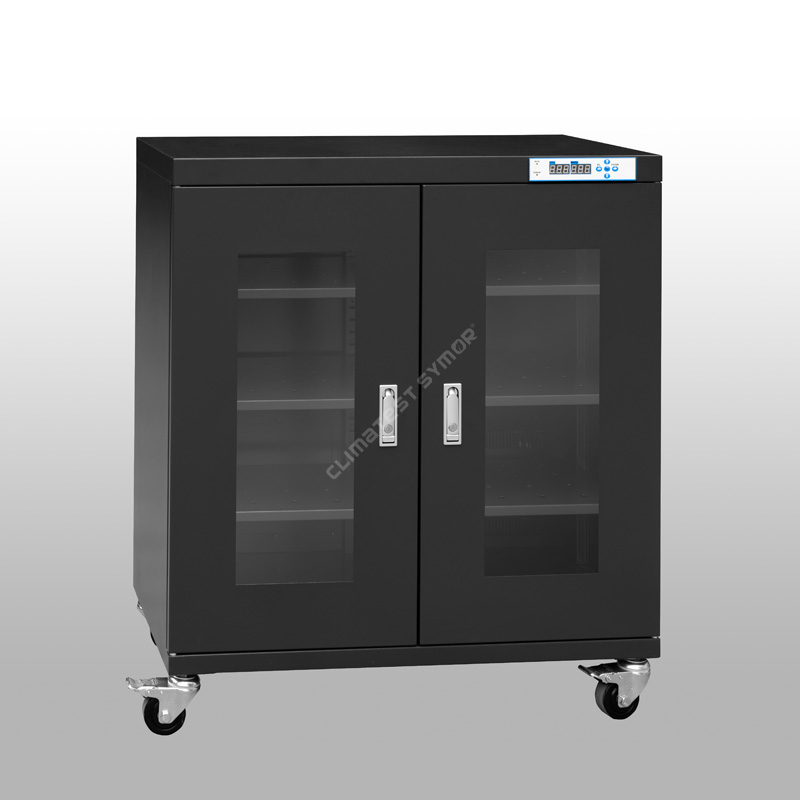

کابینت ذخیرهسازی PCB محیط ذخیرهسازی رطوبت نسبی بسیار کم را برای تولید الکترونیک فراهم میکند که برای رسیدگی به اجزا و مواد حساس به رطوبت از جمله بردهای مدار چاپی (PCB)، صفحات، فیبرهای نانو، کاستها، فیبرهای نوری، مدارهای مجتمع، نمونههای آزمایشگاهی طراحی شده است.
مدل: TDA320F
ظرفیت: 320 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 3 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W898*D422*H848 MM
ابعاد بیرونی: W900*D450*H1010 MM
شرح
Climates Symor® کابینت ذخیره سازی PCB، کابینت های خشک کن و ذخیره سازی کنترل شده با رطوبت برای تولید الکترونیکی است، کنترل دقیق رطوبت را با رطوبت زدایی سریع حفظ می کند، برای ذخیره سازی رطوبت کم دستگاه های مختلف حساس به رطوبت، کابینت خشک نه تنها برای ذخیره سازی ایمن خشک کردن ESD، بلکه برای رطوبت سریع نیز استفاده می شود. حذف و ضد گرد و غبار
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این کار دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت ذخیره سازی PCB دارای عملکرد حافظه است، پس از قطع برق نیازی به تنظیم مجدد نیست.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.

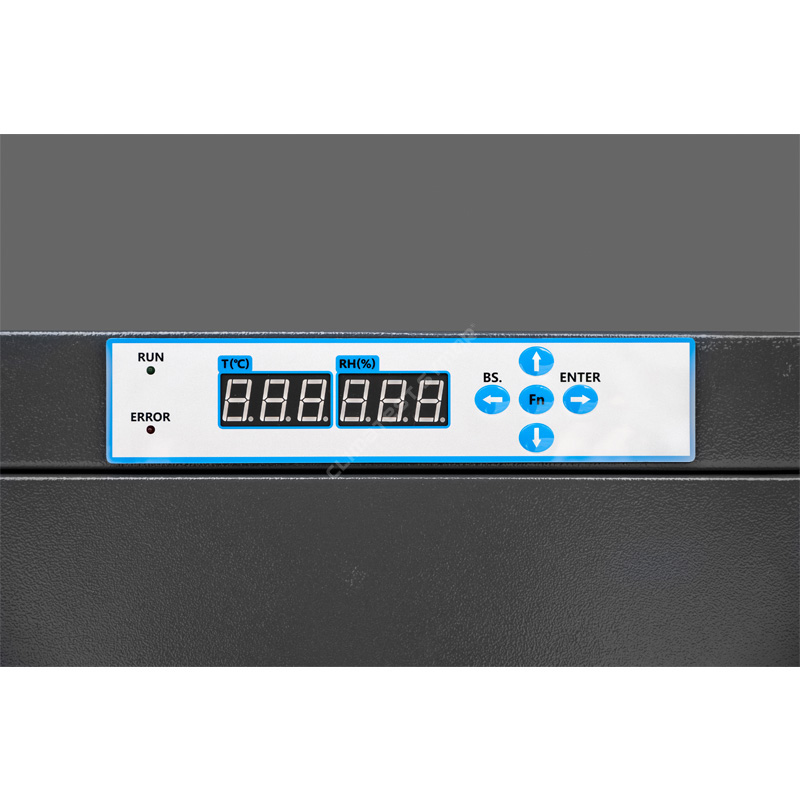

· مجهز به هشدار رطوبت بیش از حد + هشدار باز شدن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت ذخیره سازی PCB از غربال مولکولی چند متخلخل به عنوان خشک کننده استفاده می کند، می توان آن را به طور خودکار بازسازی کرد، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا

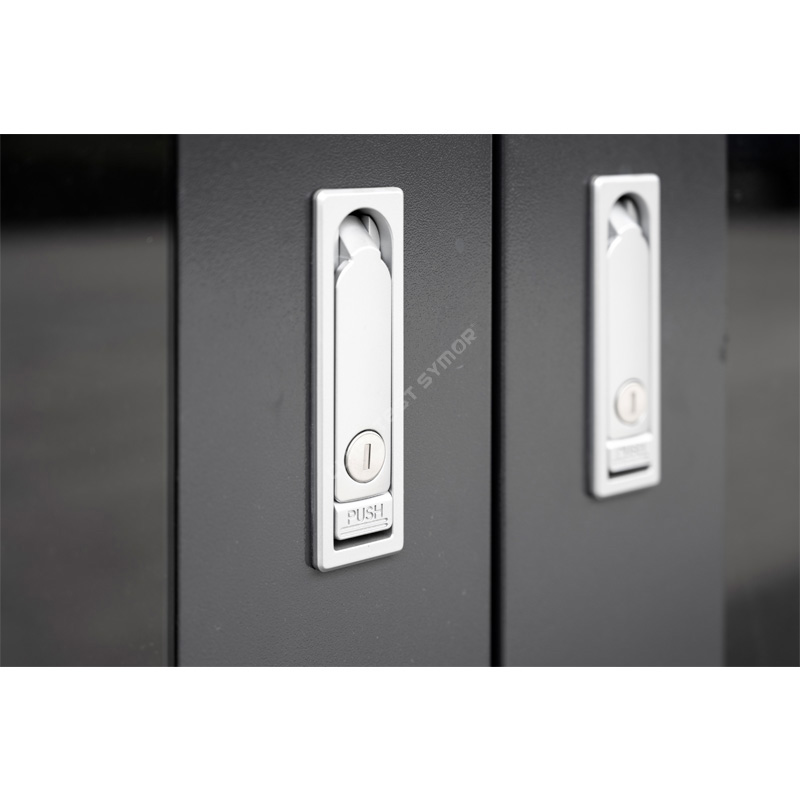

- کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت ذخیره سازی 40 PCB چیست؟
Climates Symor® کابینت ذخیره سازی PCB برای کنترل رطوبت در 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینت ذخیره سازی PCB از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت ذخیره سازی PCB در فرآیند SMT ضروری است؟
با افزایش کاربرد کابینت ذخیره سازی PCB، ذخیره سازی کنترل شده با رطوبت قطعات الکترونیکی در صنعت ساخت و مونتاژ الکترونیک ضروری می شود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) مشخص شده اند، استاندارد IPC رطوبت مورد نیاز را برای مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیرهسازی <5% RH و <10% RH در یک کابینت ذخیرهسازی خشک رطوبتزدایی، یا جعبه خشک. زمان قرار گرفتن در معرض از 72 ساعت تجاوز نمی کند، می توان آن را در رطوبت مشخص شده (مانند زیر 10٪ RH یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در یک کابینت ذخیره سازی PCB ذخیره کرد، طول عمر کف را می توان بازیابی کرد. â
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
1. کابینت نیتروژن با گاز نیتروژن پر می شود تا اکسیژن داخل کابینت را فشرده کند، به طوری که یک محیط حفاظت از گاز بی اثر تشکیل شود، به این ترتیب می توان از اکسید شدن ویفرها، تراشه های آی سی و تراشه های LED جلوگیری کرد. کابینت نیتروژن بستگی به پاکسازی نیتروژن برای تامین رطوبت کم و ذخیره سازی ضد اکسیداسیون، خلوص نیتروژن بیش از 99٪ پیشنهاد می شود، کابینت نیتروژن معمولا در صنایع میکروالکترونیک، نیمه هادی استفاده می شود. کابینت خشک الکترونیکی کابینت خشک خودکار است، کابینت ذخیره سازی خشک رطوبت زدایی، که می تواند رطوبت را جذب کند. و تخلیه به خارج، برای تشکیل یک محیط ذخیرهسازی با رطوبت کم، توانایی کنترل رطوبت را دارد. کابینت نیتروژن از گاز بیاثر برای ایجاد یک محیط بدون اکسیژن یا کم اکسیژن استفاده میکند، محصولاتی که در کابینت نیتروژن قرار میگیرند اساسا بسته بندی ضد رطوبت، اکسیداسیون دشوار است. کابینت خشک الکترونیکی فقط می تواند رطوبت را کنترل کند، عملکرد ضد اکسیداسیون ندارد، محتوای اکسیژن تقریباً مشابه محیط است. محیط t
ویژگی های کابینت ذخیره سازی PCB
طراحی مدولار مستقل: این کابینت ذخیره سازی PCB دارای طراحی مدولار ثبت شده است، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی محیطی: کل کابینت ذخیره سازی PCB زباله تولید نمی کند تا محیط را آلوده کند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل به طور خودکار عمل کند. این یک کابینت ذخیره سازی PCB درجه صنعتی کارآمد است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.
یادآوری کالیبراسیون: رانش سنسورها بر دقت کابینت ذخیرهسازی PCB تأثیر میگذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
برای جزئیات بیشتر در مورد کابینت ذخیره سازی PCB، لطفاً از وب سایت ما www.climatestsymor.com دیدن کنید یا مستقیماً به sales@climatestsymor.com ایمیل بفرستید، ما در سریع ترین زمان شما را برمی گردانیم، برای همکاری احتمالی خوش آمدید.
