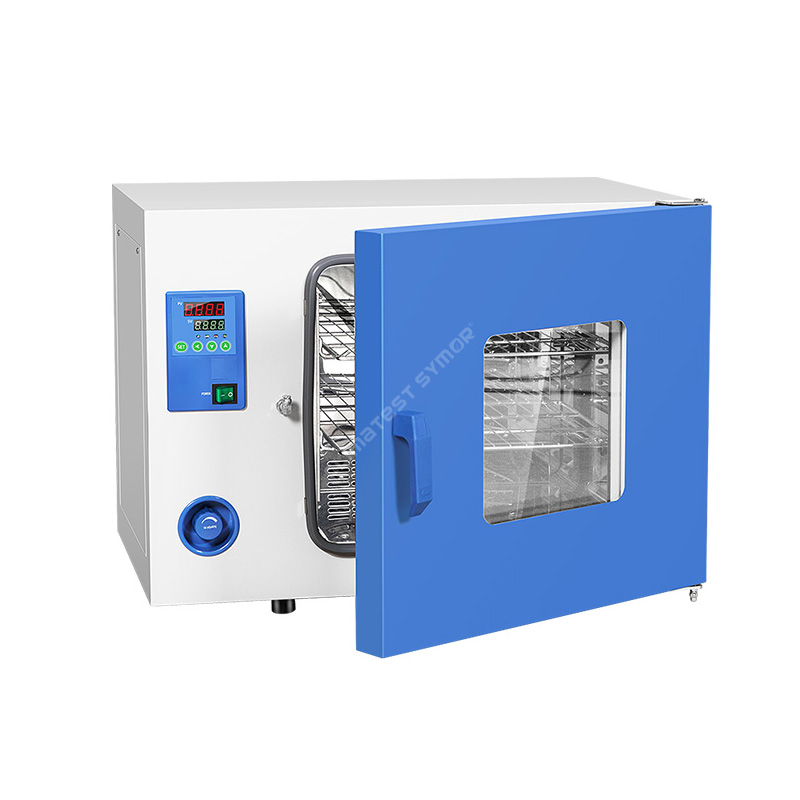

آزمایشگاه کوره گرمایی که گاهی اوقات به سادگی اجاق آزمایشگاهی نامیده می شود، برای گرم کردن کنترل شده، خشک کردن و عملیات حرارتی مواد و نمونه های مختلف طراحی شده است. کورهها ابزارهای ضروری در تحقیقات علمی، آزمایشها و فرآیندهای کنترل کیفیت در آزمایشگاهها در زمینههای مختلف از جمله داروسازی، شیمیایی، علم مواد و مهندسی هستند.
مدل: TG-9203A
ظرفیت: 200 لیتر
ابعاد داخلی: 600*550*600 میلی متر
ابعاد خارجی: 885*730*795 میلی متر
شرح
آزمایشگاه کوره گرمایش به طور خاص برای خشک کردن نمونه ها یا مواد استفاده می شود، عمدتاً هوای گرم را از طریق محفظه به گردش در می آورد. گردش هوای گرم یک محیط کنترل شده ایجاد می کند، این امکان خشک کردن سریع و کارآمد را فراهم می کند. کورههای گرمایش آزمایشگاهی در اندازهها و محدودههای دمایی مختلف برای پاسخگویی به نیازهای آزمایشگاهی خاص موجود هستند.
مشخصات
مدل |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
ظرفیت |
25 لیتر |
35 لیتر |
50 لیتر |
80 لیتر |
105 لیتر |
135 لیتر |
200 لیتر |
225 لیتر |
کم نور داخلی (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
نمای بیرونی کم نور (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
محدوده دما |
RT+10°C ~ 200°C |
|||||||
نوسان دما |
± 1.0 درجه سانتیگراد |
|||||||
وضوح دما |
0.1 درجه سانتی گراد |
|||||||
یکنواختی دما |
± 2.5٪ (نقطه آزمایش @100 درجه سانتیگراد) |
|||||||
قفسه ها |
2 عدد |
|||||||
زمان سنجی |
0 تا 9999 دقیقه |
|||||||
منبع تغذیه |
AC220V 50HZ |
|||||||
دمای محیط |
+5 درجه سانتیگراد تا 40 درجه سانتیگراد |
ویژگی
• گردش دمای یکنواخت: جریان هوای اجباری در اجاق پخت به حفظ درجه حرارت در سراسر محفظه کمک می کند. این تضمین می کند که تمام قسمت های نمونه یا مواد در معرض شرایط خشک شدن یکسانی قرار می گیرند.
• پخت سریعتر: گردش فعال هوای گرم فرآیند پخت را تسریع می کند و فر پخت را برای کاربردهای مختلف مناسب می کند.
•کنترل دقیق دما: این اجاق های پخت مجهز به سیستم های کنترل دما هستند که به کاربران اجازه می دهد سطوح دمایی خاصی را برای کاربردهای خود تنظیم و حفظ کنند.
•کنترل دیجیتالی: صفحه نمایش دیجیتال هوشمند روی فر پخت، نظارت و کنترل فرآیند خشک کردن را آسان تر می کند.
ساختار
آزمایشگاه کوره گرمایشی معمولاً از بخشهای زیر تشکیل شده است:
• اجاق داخلی: ساخته شده از فولاد ضد زنگ SUS#304 ضد زنگ
• المنت حرارتی (هیتر): ساخته شده از فولاد ضد زنگ SUS#304، گرما را در داخل محفظه تولید می کند.
• دمنده گردش: همرفت هوای اجباری توزیع یکنواخت دما و خشک شدن سریعتر را حفظ می کند.
• سیستم کنترل دما: یک کنترل کننده دیجیتال دما به کاربران اجازه می دهد دمای خاصی را تنظیم و حفظ کنند.
• قفسه بندی یا قفسه ها: نمونه ها یا مواد روی قفسه ها قرار می گیرند، آنها قابل جابجایی و تنظیم هستند تا اندازه های مختلف نمونه را در خود جای دهند.
• ویژگی های ایمنی: حفاظت از حد دمای بیش از حد و هشدار.
آزمایشگاه کوره گرمایشی به گونه ای ساخته شده است که کنترل دقیق دما، توزیع یکنواخت گرما و محیط کنترل شده را ارائه می دهد و برای کاربردهای مختلف خشک کردن و گرمایش در آزمایشگاه ها و صنایع استفاده می شود.
کاربرد
آزمایشگاه کوره حرارتی برای حذف رطوبت از قطعات الکترونیکی در طی فرآیندهای تولید الکترونیکی استفاده می شود. در اینجا نمونه هایی از برنامه ها آورده شده است:
فناوری نصب سطحی (SMT): در طول فرآیند SMT، قطعات الکترونیکی با استفاده از یک ماشین انتخاب و جاسازی روی PCB (برد مدار چاپی) قرار میگیرند. پس از قرار دادن قطعات، تخته ها از داخل یک کوره جریان مجدد عبور می کنند که در آن خمیر لحیم کاری ذوب می شود تا قطعات به برد متصل شوند. از آنجایی که قطعات و تخته ها ممکن است در طول فرآیند رطوبت را جذب کنند، گرمایش آون آزمایشگاه آب اضافی را حذف می کند و از خرابی های احتمالی ناشی از نفوذ رطوبت جلوگیری می کند.
لحیم کاری موجی: لحیم کاری موجی شامل عبور دادن قسمت پایین PCB از روی حوضچه ای از لحیم مذاب است که یک اتصال محکم بین PCB و قطعات الکترونیکی ایجاد می کند. قبل از لحیم کاری موجی، PCB با شار محلول در آب شسته می شود تا هر گونه اکسیداسیون از برد حذف شود. PCB سپس از داخل کوره هوای گرم عبور داده می شود تا رطوبت باقیمانده قبل از لحیم کاری حذف شود، به طوری که اکسیداسیون در طول فرآیند لحیم کاری به آلاینده تبدیل نشود.
گلدان و کپسولهسازی: برای محافظت از دستگاههای الکترونیکی در برابر رطوبت، پوشاندن دستگاه با یک گلدان یا مواد کپسولهای که ضد آب است، معمول است. این مواد معمولاً حاوی فرآیند پخت هستند که برای اطمینان از پخت کامل مواد، نیاز به پخت در دمای بالا دارد. قرار دادن دستگاه ها در آزمایشگاه کوره گرمایشی می تواند مواد گلدانی یا کپسوله را خشک کند.
کاربرد خمیر لحیم کاری: خمیر لحیم کاری معمولاً برای اتصال قطعات الکترونیکی به PCB قبل از لحیم کاری مجدد استفاده می شود. خمیر از ذرات فلزی و شار ساخته شده است که به شکل خمیر در می آید. از آنجایی که خمیر لحیم کاری رطوبت را جذب می کند، خشک کردن خمیر قبل از استفاده بسیار مهم است. آزمایشگاه گرمایش کوره آب را از خمیر لحیم خارج می کند و اطمینان می دهد که به درستی می چسبد و باعث اتصالات لحیم ضعیف نمی شود.
رطوبت بیش از حد ممکن است باعث اختلال در عملکرد یا تخریب قطعات الکترونیکی در طول زمان شود و در نهایت آنها را بی مصرف کند. فر با هوای گرم در صنعت تولید الکترونیک مدرن ضروری است. این ابزار پخت به طور موثر با حذف رطوبت داخل قطعات در طول فرآیند ساخت، از خرابی های احتمالی جلوگیری می کند.
مراحل کلی عملیات:
در اینجا روشهای عملیاتی در آزمایشگاه کوره گرمایشی آورده شده است:
• فر را از قبل با دمای لازم گرم کنید.
• مواد را در یک قفسه قرار دهید، مطمئن شوید که فاصله ای بین آنها وجود دارد
• دما و زمان پخت را روی صفحه نمایش دیجیتال تنظیم کنید.
• در طول فرآیند پخت، دما را کنترل کنید.
• پس از اتمام زمان پخت، فر به طور خودکار کار نمی کند، لطفا قبل از خارج کردن مواد اجازه دهید خنک شوند.
توجه به این نکته ضروری است که برخی از مواد به دمای بالا حساس هستند، بنابراین برای جلوگیری از آسیب رساندن به آنها، رعایت دما و زمان پخت توصیه شده ضروری است. علاوه بر این، مواد پخته شده باید در محیط خشک نگهداری شوند تا از ورود مجدد رطوبت به فرآیند خشک کردن جلوگیری شود.
آزمایشگاه کوره گرمایش چگونه کار می کند؟
در طول فرآیند پخت، بخاری هوا را گرم می کند و فن گردش هوای گرم را در کل محفظه خشک کردن به گردش در می آورد. با گردش هوای گرم، آب را از محصولات در حال پخت جذب می کند. سپس هوای حاوی رطوبت از طریق سیستم تهویه تخلیه می شود و هوای گرم خشک دوباره به گردش در می آید تا فرآیند خشک شدن ادامه یابد. این چرخه را تا رسیدن به دمای تنظیم تکرار کنید.
به طور خلاصه، گرمایش آون آزمایشگاه محیطی کنترل شده ایجاد می کند، نمونه ها یا مواد در این کوره ها اعمال می شود که منجر به حذف رطوبت می شود. کنترل دقیق دما، توزیع یکنواخت گرما و جو کنترل شده در داخل محفظه، آنها را برای کاربردهای مختلف آزمایشگاهی، تحقیقاتی و صنعتی مناسب می کند.
