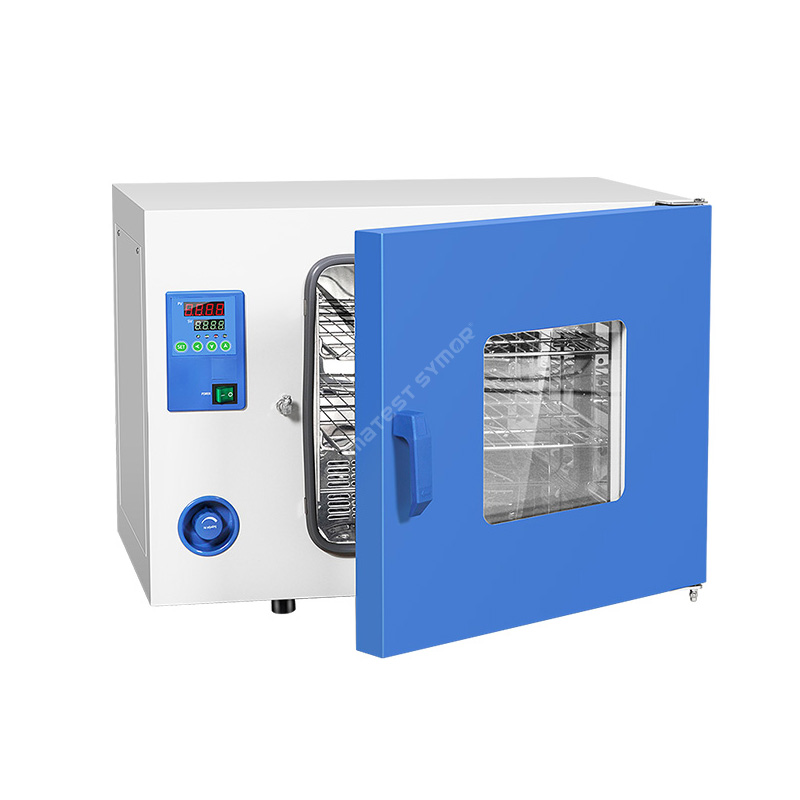

کوره خشک کن با گردش هوای گرم

شرح

کوره خشک کن با گردش هوای گرم از جریان هوای گرم برای پخت موثر و یکنواخت محصولات استفاده می کند. کوره معمولاً از یک عنصر گرمایش، یک سیستم کنترل دما و یک فن تشکیل شده است که هوای گرم را در سراسر محفظه به گردش در می آورد. فن به توزیع یکنواخت گرما کمک می کند و اطمینان حاصل می کند که محصولات همان مقدار گرما را دریافت می کنند.

مشخصات

ویژگی

• کنترل دمای یکنواخت

• نمونه ها را به سرعت گرم و خشک می کند، قادر به گرم کردن نمونه ها تا دمای 200 درجه سانتیگراد است

• اجاق داخلی sus#304 فولاد ضد زنگ و اجاق بیرونی صفحه فولادی با روکش پودری، مقاوم در برابر خوردگی

• مصرف کم انرژی، صرفه جویی در هزینه

• کنترل کننده صفحه نمایش دیجیتالی PID کنترل دقیق و مطمئن دما را برای شما به ارمغان می آورد

ساختار

کوره خشک کن با گردش هوای گرم به طور کلی از اجزای زیر تشکیل شده است:
• فر داخلی: ساخته شده از فولاد ضد زنگ SUS#304
• عایق: ساخته شده از پشم شیشه بسیار ریز، برای به حداقل رساندن اتلاف حرارت از فر به محیط اطراف.
• Heating Element: گرما را در داخل فر ایجاد می کند.
• Circulation Fan: هوای گرم را در داخل فر به گردش در می آورد.
• مجرای هوا: مجرای هوا با فن یکپارچه شده است، این امر تضمین می کند که هوای گرم به طور مداوم در داخل فر جریان یابد.
• سنسور دما: دمای داخل فر را اندازه گیری می کند.
• سیستم کنترل: دما و زمان فرآیند خشک کردن را تنظیم می کند.
در حین کار، المنت گرم کننده هوا را گرم می کند، سپس هوا توسط فن از طریق مجرای هوا به داخل محفظه فر و در نهایت از طریق اگزوز خارج می شود. کل این فرآیند حرارت و خشک شدن یکنواخت مواد را تضمین می کند.

کاربرد

کوره خشک کن با گردش هوای گرم معمولاً در صنعت تولید لوازم الکترونیکی برای حذف رطوبت از قطعات الکترونیکی و بازیابی عمر مفید آنها استفاده می شود.

در اینجا چند نمونه از نحوه استفاده از کوره های خشک کن در تولید الکترونیک آورده شده است: فناوری نصب سطحی (SMT): در طی فرآیند SMT، قطعات الکترونیکی با استفاده از یک ماشین انتخاب و جابجایی بر روی PCB (بردهای مدار چاپی) نصب می‌شوند. پس از قرار دادن قطعات، تخته ها از طریق یک کوره جریان مجدد عبور می کنند که در آن خمیر لحیم کاری ذوب می شود تا قطعات به برد متصل شوند. از آنجایی که قطعات و تخته ها ممکن است رطوبت را در طول فرآیند جذب کنند، برای حذف رطوبت اضافی و جلوگیری از خرابی احتمالی ناشی از نفوذ رطوبت از کوره خشک کن استفاده می شود.

لحیم کاری موجی: لحیم کاری موجی شامل عبور دادن قسمت پایین PCB از روی حوضچه ای از لحیم مذاب است که باعث ایجاد یک اتصال جامد بین PCB و قطعات الکترونیکی می شود. قبل از لحیم کاری موجی، PCB با شار محلول در آب شسته می شود تا هر گونه اکسیداسیون از برد حذف شود. PCB سپس از داخل کوره خشک کن عبور داده می شود تا رطوبت باقی مانده قبل از لحیم کاری موجی حذف شود تا اکسیداسیون در طول فرآیند لحیم کاری به آلاینده تبدیل نشود.

گلدان و کپسوله‌سازی: برای محافظت از دستگاه‌های الکترونیکی در برابر رطوبت، پوشاندن دستگاه با یک گلدان یا مواد کپسوله‌ای که ضد آب است، معمول است. این مواد معمولاً حاوی فرآیند پخت هستند که برای اطمینان از پخت کامل مواد، نیاز به پخت در دمای بالا دارد. این شامل قرار دادن دستگاه در کوره خشک کن برای خشک کردن گلدان یا مواد کپسوله است.

کاربرد خمیر لحیم کاری: خمیر لحیم کاری معمولاً برای اتصال قطعات الکترونیکی به PCB قبل از لحیم کاری مجدد استفاده می شود. خمیر از ذرات فلزی و شار ساخته شده است که به شکل خمیر در می آید. از آنجایی که خمیر لحیم کاری رطوبت را جذب می کند، خشک کردن خمیر قبل از استفاده بسیار مهم است. از اجاق های پخت برای حذف هر گونه رطوبت از خمیر لحیم استفاده می شود تا اطمینان حاصل شود که به درستی می چسبد و باعث اتصالات لحیم ضعیف نمی شود.

کوره های خشک کن با گردش هوای گرم در تولید لوازم الکترونیکی مدرن ضروری است. این اجاق ها با حذف رطوبت از مراحل مختلف فرآیند تولید، به جلوگیری از خرابی احتمالی الکترونیکی کمک می کنند.

پخت قطعات الکترونیکی در اجاق خشک کن

اجاق خشک کن با گردش هوای گرم از طریق گرم کردن برای حذف رطوبت از قطعات الکترونیکی کار می کند. اجاق یک محیط دمای کنترل شده را فراهم می کند، این در صورت نیاز قابل تنظیم است. فر در محدوده دمایی مختلف از 50 تا 150 درجه سانتی گراد کار می کند.

فرآیند پخت چندین ساعت طول می کشد و در این مدت قطعات الکترونیکی در معرض محیط کنترل شده قرار می گیرند. این اجازه می دهد تا رطوبت جذب شده توسط اجزا تبخیر شود، اما هنوز به اجزاء آسیب نمی رساند.

پس از تکمیل فرآیند پخت، قطعات الکترونیکی باید به آرامی خنک شوند تا از شوک حرارتی جلوگیری شود. سپس اجزای پخته شده در بسته بندی های بدون رطوبت بسته می شوند تا از جذب مجدد رطوبت جلوگیری شود.

به طور کلی، اجاق خشک کن گردش هوای گرم یک انتخاب بهینه برای بازگرداندن عمر کف قطعات الکترونیکی شما است و راندمان تولید شما را تا حد زیادی بهبود می بخشد.
