کابینت کنترل رطوبت الکترونیکی محیط ذخیره سازی رطوبت زدایی سریع را برای دستگاه های حساس به رطوبت فراهم می کند، کابینت کنترل رطوبت الکترونیکی نه تنها برای ذخیره سازی خشک کردن، بلکه همچنین برای حذف سریع رطوبت، ضد گرد و غبار و محافظت در برابر استاتیک (ESD) برای قطعات الکترونیکی شما است.

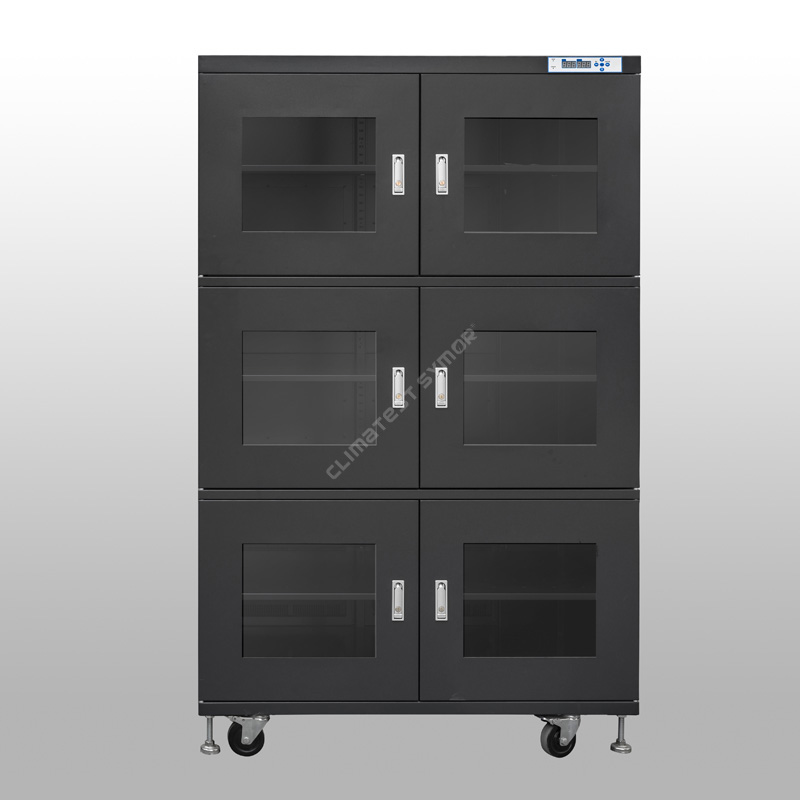

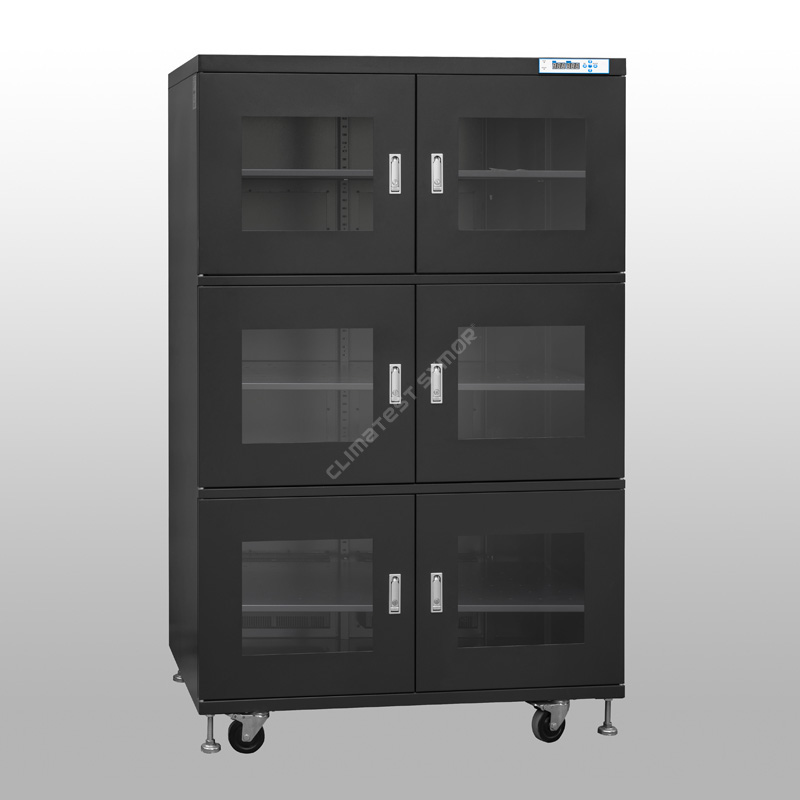

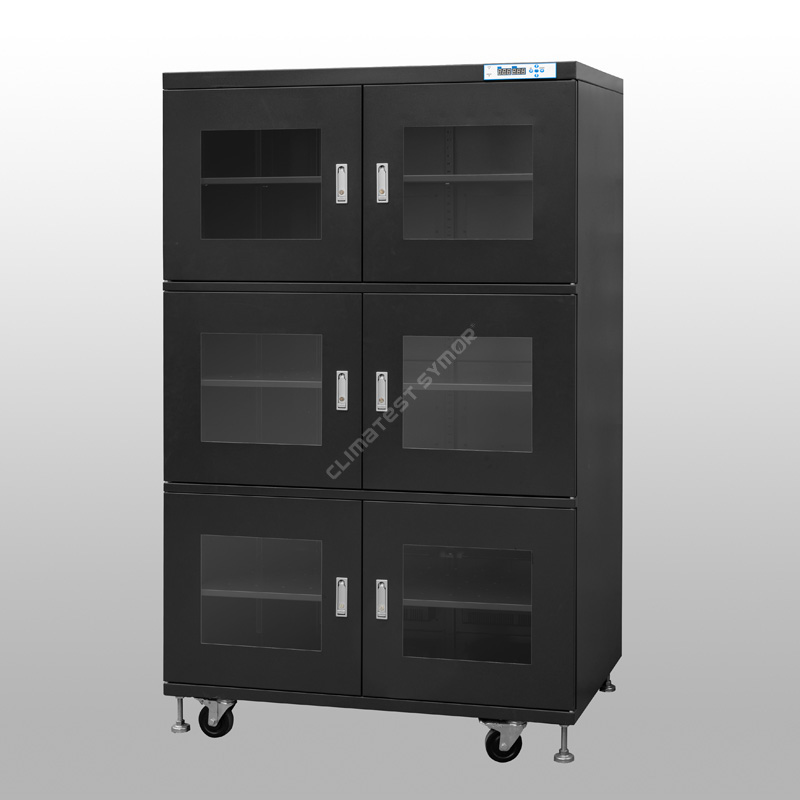

مدل: TDA1436F-6
ظرفیت: 1436 لیتر
رطوبت: 20٪ - 60٪ RH قابل تنظیم
زمان ریکاوری: حداکثر 30 دقیقه پس از باز شدن درب 30 ثانیه سپس بسته شد. (محیط 25± 60% RH)
قفسه ها: 5 عدد، قابل تنظیم ارتفاع
رنگ: آبی تیره، ایمن ESD
ابعاد داخلی: W1198*D682*H1723 MM
ابعاد بیرونی: W1200*D710*H1910 MM
شرح
Climates Symor® کابینت کنترل رطوبت الکترونیکی یا کابینت ذخیره سازی خشک با رطوبت کم، کنترل دقیق رطوبت را با فناوری ثبت شده حفظ می کند، این کابینت خشک خودکار برای ذخیره سازی MSD، مانند تخته های مدار چاپی (PCB)، صفحات، فیبرهای نوری، کاست ها، فیبرهای نوری، مدارهای مجتمع مناسب است. چیپس و نمونه آزمایشگاهی
مشخصات
حالت # با F: عملکرد ESD، رنگ آبی تیره.
حالت # بدون F: بدون عملکرد ESD، رنگ سفید
مدل |
ظرفیت |
ابعاد داخلی (W×D×H،mm) |
ابعاد خارجی (W×D×H،mm) |
توان متوسط (W) |
وزن ناخالص (کیلوگرم) |
حداکثر بار/قفسه (KG) |
TDA98 |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 لیتر |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 لیتر |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 لیتر |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 لیتر |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 لیتر |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 لیتر |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 لیتر |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 لیتر |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 لیتر |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ویژگی
· سنسور رطوبت و دما وارداتی اصلی سوئیس را اتخاذ می کند.
-این امر دقت بالایی در استفاده را تضمین می کند، علاوه بر این، کابینت کنترل رطوبت الکترونیکی دارای عملکرد حافظه است، پس از قطع برق نیازی به تنظیم مجدد نیست.
· ساخته شده از فولاد گالوانیزه با ضخامت 1.2 میلی متر، با پاشش پودر ضد الکتریسیته ساکن DuPont آمریکا.
-ساختار جامد، تحمل بار عالی، عملیات سطحی با 18 فرآیند پاشش پودر، مقدار مقاومت استاتیک برابر با 10 است.6 -108Ω.
· مجهز به هشدار رطوبت بیش از حد + هشدار باز شدن درب و سیستم ثبت اطلاعات.
هنگامی که رطوبت داخلی از مقدار تنظیم شده فراتر رفت یا درب باز شد، بلافاصله با صدا و نور هشدار می دهد تا به اپراتور یادآوری شود.
· ماژول خشک قدرتمند با طول عمر پیش بینی شده +15 سال.
- کابینت الکترونیکی کنترل رطوبت از غربال مولکولی چند متخلخل به عنوان خشک کننده استفاده می کند، می تواند به طور خودکار بازسازی شود، بدون مواد مصرفی و بدون نیاز به جایگزینی.
· عملکرد عالی در برابر هوا

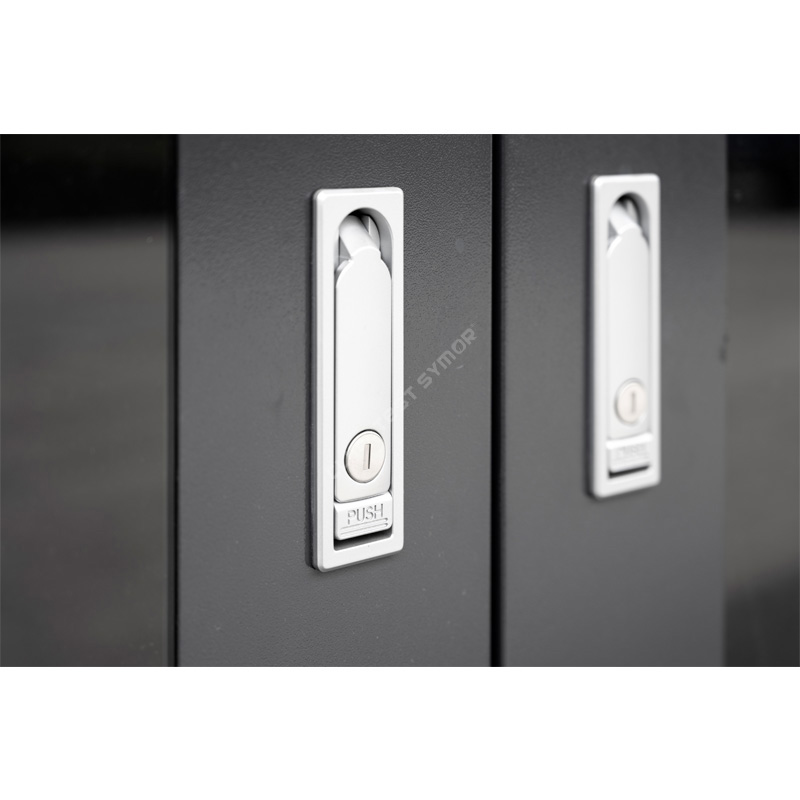

-کل کابینت خشک از قفل تحت فشار استفاده می کند تا احتمال نفوذ رطوبت را به حداقل برساند.
کابینت کنترل رطوبت الکترونیکی 40 چیست؟
Climates Symor® کابینت کنترل رطوبت الکترونیکی برای کنترل رطوبت در 20٪ RH-60٪ RH استفاده می شود، هر نقطه رطوبت در این محدوده را می توان آزادانه تنظیم کرد، کابینه کنترل رطوبت الکترونیکی از فناوری رطوبت زدایی خودکار استفاده می کند.
واحد خشک قلب یک کابینت خشک الکترونیکی، کابینت هوای خشک است، توسط ماده خشک کن مصنوعی ساخته شده است، که می تواند به طور خودکار تولید شود، و بدون نیاز به تعمیر و نگهداری، طول عمر این خشک کن مصنوعی + 15 سال است، بدون نیاز به تعویض، بدون قطرات خنک کننده، بدون کیسه های خشک کننده، بدون نیاز به نیتروژن، کل فرآیند رطوبت زدایی بی صدا و محیطی است.
واحد خشک از جدیدترین ماده خشک کن مصنوعی و آلیاژ حافظه شکل در داخل استفاده می کند، حتی پس از قطع برق، خشک کننده مصنوعی همچنان رطوبت را جذب می کند، رطوبت داخلی نباید در عرض 24 ساعت بیش از 10٪ RH افزایش یابد.
کابینت خشک برای الکترونیک از سنسور RH و دما وارداتی سوئیس با دقت بالا استفاده می کند، سنسور به طور خودکار طراوت و بازیافت خشک کن مصنوعی را با دقت 2٪ کنترل می کند.
چرا کابینت کنترل رطوبت الکترونیکی در فرآیند SMT ضروری است؟
با افزایش کاربرد کابینت کنترل رطوبت الکترونیکی، ذخیره سازی کنترل شده رطوبت قطعات الکترونیکی در صنعت ساخت و مونتاژ الکترونیک ضروری می شود. قطعات الکترونیکی قبل از کارخانه با سطح حساس به رطوبت (MSL) مشخص شده اند، استاندارد IPC رطوبت مورد نیاز را مشخص می کند برای مدارهای مجتمع تحت MSL متناظر، در حال حاضر، دو توصیه اصلی در استاندارد وجود دارد که عبارتند از ذخیرهسازی <5% RH و <10% RH در یک کابینت ذخیرهسازی خشک یا جعبه خشک. زمانی که زمان نوردهی از 72 ساعت تجاوز نمی کند، می توان آن را تحت رطوبت مشخص شده (مانند زیر 10٪ RH یا زیر 5٪ RH) به مدت 5 بار یا 10 برابر بیشتر در یک کابینت کنترل رطوبت الکترونیکی ذخیره کرد، عمر کف می تواند کاهش یابد. بهبود یافت.â
ذخیره سازی معمولی |
فرآیند جریان مجدد |
||
|
|
|
|
رطوبت محیط به داخل بسته ها نفوذ می کند. |
در حین گرم کردن، فشار بخار آب افزایش می یابد که باعث جدا شدن قالب و رزین می شود. |
بخار آب تحت گرم شدن همچنان به گسترش خود ادامه می دهد و بسته ها را منفجر می کند. |
بخار آب بسته ها را می شکند که باعث ایجاد ریز ترک می شود. |
سرعت رطوبت زدایی 20%-60% سری RH:
(محیط 25 درجه سانتیگراد، رطوبت 60% RH)
تفاوت بین کابینت خشک الکترونیکی و کابینت نیتروژن:
1. کابینت نیتروژن با گاز نیتروژن پر می شود تا اکسیژن داخل کابینت را فشرده کند، به طوری که یک محیط حفاظت از گاز بی اثر تشکیل شود، به این ترتیب می توان از اکسید شدن ویفرها، تراشه های آی سی و تراشه های LED جلوگیری کرد. کابینت نیتروژن بستگی به پاکسازی نیتروژن برای تامین رطوبت کم و ذخیره سازی ضد اکسیداسیون، خلوص نیتروژن بیش از 99٪ پیشنهاد می شود، کابینت نیتروژن معمولا در صنایع میکروالکترونیک، نیمه هادی استفاده می شود. کابینت خشک الکترونیکی کابینت خشک خودکار است، کابینت ذخیره سازی خشک رطوبت زدایی، که می تواند رطوبت را جذب کند. و تخلیه به خارج، برای تشکیل یک محیط ذخیرهسازی با رطوبت کم، توانایی کنترل رطوبت را دارد. کابینت نیتروژن از گاز بیاثر برای ایجاد یک محیط بدون اکسیژن یا کم اکسیژن استفاده میکند، محصولاتی که در کابینت نیتروژن قرار میگیرند اساسا بسته بندی ضد رطوبت، اکسیداسیون دشوار است. کابینت خشک الکترونیکی فقط می تواند رطوبت را کنترل کند، عملکرد ضد اکسیداسیون ندارد، محتوای اکسیژن تقریباً مشابه محیط است. t محیط.
ویژگی های کابینت کنترل رطوبت الکترونیکی
طراحی مدولار مستقل: این کابینت کنترل رطوبت الکترونیکی یک طرح مدولار ثبت شده را اتخاذ می کند، نمایشگر دما و رطوبت، سیستم کنترل، ماژول گرمایش، ماژول های خشک را می توان به سرعت جایگزین کرد، تعمیر و نگهداری ساده است، این به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد.
طراحی محیطی: کل کابینت کنترل رطوبت الکترونیکی زباله تولید نمی کند تا محیط را آلوده کند. این مدل برای استفاده طولانی مدت طراحی شده است، اگر ساختار اصلی بدنه دستگاه کامل باشد، غیر مخرب باشد، فقط نیاز به بررسی دوره ای و تعویض ماژول معیوب دارد، می توان از آن برای همیشه استفاده کرد، این جدیدترین طرح سبز است که مطابقت دارد. به حفاظت از محیط زیست
عملکرد آسان: تنظیمات پیچیده ای وجود ندارد و پرسنل نیازی به آموزش ندارند، دستگاه فقط به برق نیاز دارد، می تواند به طور کامل به طور خودکار عمل کند. این یک کابینت کنترل رطوبت الکترونیکی درجه صنعتی کارآمد است. این نه تنها در هزینه آموزش پرسنل شما صرفه جویی می کند، بلکه راندمان تولید کارخانه را نیز تا حد زیادی بهبود می بخشد.

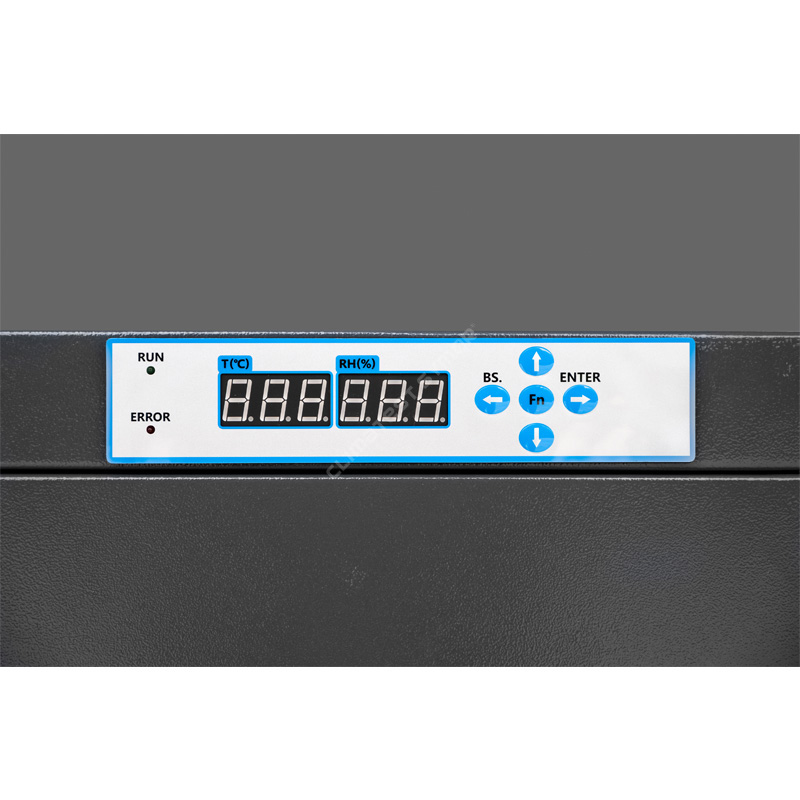

یادآوری کالیبراسیون: رانش سنسورها بر دقت کابینت کنترل رطوبت الکترونیکی تأثیر می گذارد. به منظور رعایت مقررات ISO، عملکرد یادآوری انقضای کالیبراسیون در این مدل ارائه شده است. هنگامی که سنسور در روزهای از پیش تعیین شده کار می کند، نقطه اعشار در کنترلر چشمک می زند تا به کاربر یادآوری کند، این عملکرد به طور موثر باعث صرفه جویی در نیروی انسانی می شود.
برای جزئیات بیشتر در مورد کابینت کنترل رطوبت الکترونیکی، لطفاً از وب سایت ما www.climatestsymor.com دیدن کنید یا مستقیماً به sales@climatestsymor.com ایمیل ارسال کنید، ما در سریع ترین زمان شما را بازگردانیم، برای همکاری احتمالی خوش آمدید.
